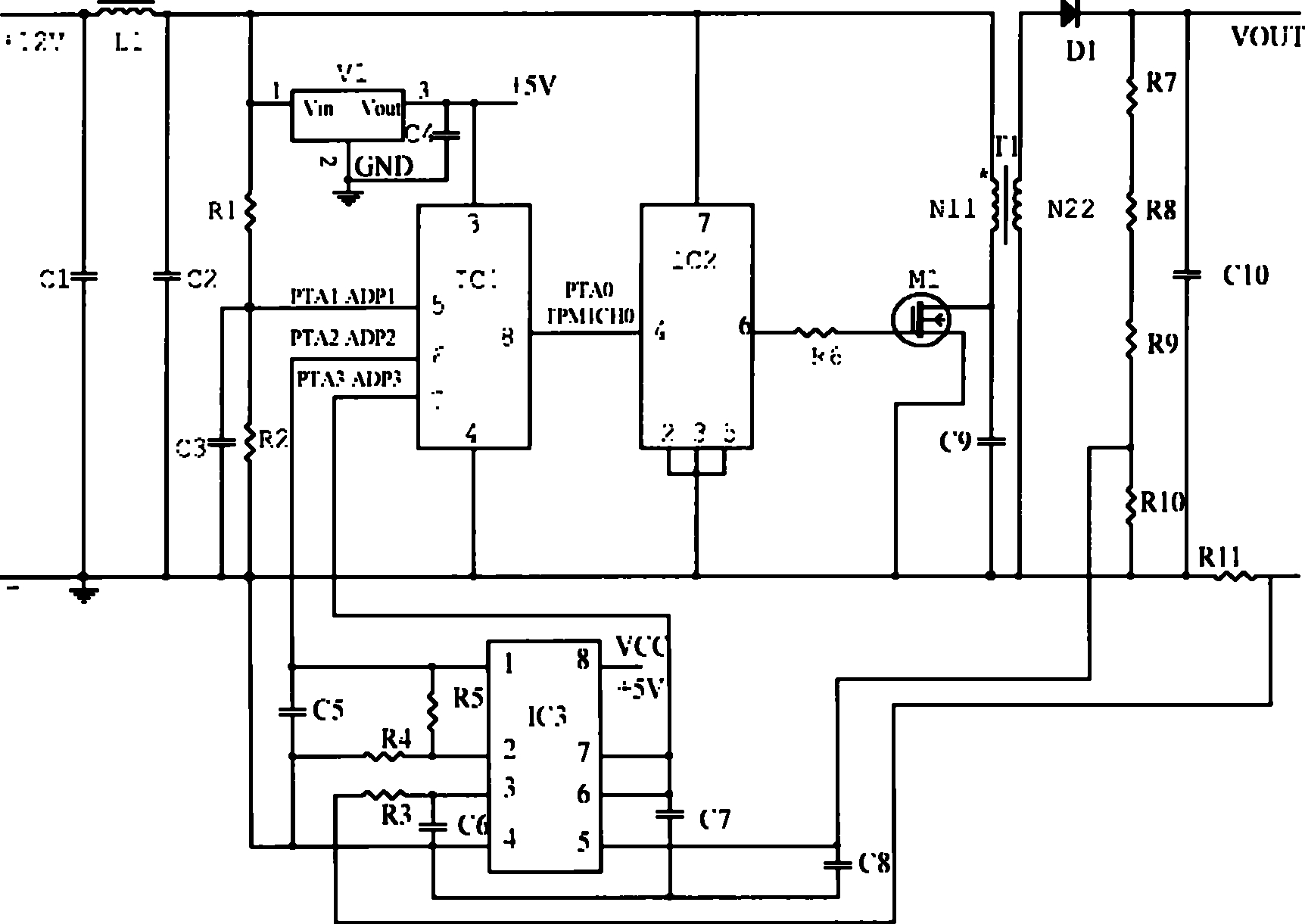

1.恒功率输出直流变换电路,包括单片机控制电路、PWM功率驱动电路、单端反激式变换电路、输出取样电路和信号调理电路,其特征在于:
单片机控制电路包括单片机(IC1)、三端稳压器(V1)、第一输入电压取样电阻(R1)、第二输入电压取样电阻(R2)、第一滤波电容(C1)、第二滤波电容(C2)、第三滤波电容(C3)、第四滤波电容(C4)和滤波电感(L1);三端稳压器(V1)的1脚通过滤波电感(L1)与直流输入电压12V正极连接,2脚接地,3脚为+5V电源输出端,3脚通过第四滤波电容(C4)与2脚连接;滤波电感(L1)的两端分别与第一滤波电容(C1)的一端和第二滤波电容(C2)的一端连接;第一输入电压取样电阻(R1)的一端与三端稳压器(V1)的1脚连接,另一端与第二输入电压取样电阻(R2)的一端和第三滤波电容(C3)的一端连接,第一滤波电容(C1)、第二滤波电容(C2)和第三滤波电容(C3)的另一端接地;单片机(IC1)的3脚与三端稳压器(V1)的3脚连接、5脚与第一输入电压取样电阻(R1)的另一端连接、4脚接地;
PWM功率驱动电路包括驱动电路(IC2)和栅极限流电阻(R6);驱动电路(IC2)的7脚与三端稳压器(V1)的1脚连接,4脚与单片机(IC1)的6脚连接,6脚与栅极限流电阻(R6)的一端连接,2脚、3脚和5脚接地;
单端反激式变换电路包括高频变压器(T1)、功率MOS管(M1)、整流二极管(D1)、高频滤波电容(C10)和吸收电容(C9);高频变压器(T1)原边的一端与三端稳压器(V1)的1脚连接、另一端与功率MOS管(M1)的漏极连接,高频变压器(T1)副边的一端与整流二极管(D1)的正极连接,另一端接地;功率MOS管(M1)的栅极与栅极限流电阻(R6)的另一端连接、源极接地;吸收电容(C9)的一端与功率MOS管(M1)的漏极连接、另一端接地;高频滤波电容(C10)的一端与整流二极管(D1)的负极连接、另一端接地;
输出取样电路包括第一输出电压取样电阻(R7)、第二输出电压取样电阻(R8)、第三输出电压取样电阻(R9)、第四输出电压取样电阻(R10)和电流取样电阻(R11);第一输出电压取样电阻(R7)、第二输出电压取样电阻(R8)和第三输出电压取样电阻(R9)依次串联后的一端与整流二极管(D1)的负极连接、另一端与第四输出电压取样电阻(R10)的一端连接,第四输出电压取样电阻(R10)的另一端和电流取样电阻(R11)的一端接地;
信号调理电路包括运算放大器(IC3)、同相输入端电阻(R3)、反相输入端电阻(R4)、反馈电阻(R5)、第五滤波电容(C5)、第六滤波电容(C6)、第七滤波电容(C7)和第八滤波电容(C8);运算放大器(IC3)接+5V电源、4脚接地;第五滤波电容(C5)的一端分别与单片机(IC1)的6脚、反馈电阻(R5)的一端、运算放大器(IC3)的1脚连接,第五滤波电容(C5)的另一端接地;反相输入端电阻(R4)的一端分别与反馈电阻(R5)的另一端和运算放大器(IC3)的2脚连接,反相输入端电阻(R4)的另一端接地;同相输入端电阻(R3)的一端与电流取样电阻(R11)的另一端连接,同相输入端电阻(R3)的另一端分别与第六滤波电容(C6)的一端和运算放大器(IC3)的3脚连接,第六滤波电容(C6)的另一端接地;第七滤波电容(C7)的一端分别与运算放大器(IC3)的6脚、7脚以及单片机(IC1)的7脚连接,第七滤波电容(C7)的另一端接地;第八滤波电容(C8)的一端分别与运算放大器(IC3)的5脚以及第四输出电压取样电阻(R10)的一端连接,第八滤波电容(C8)的另一端接地。
