1、一种棒状钙钛复合物巨电流变液，包括采用液体绝缘介质的连续相和分散在其中的分散相，其特征在于：所述的分散相为纳米级的棒状结构的钙钛沉淀复合物颗粒，并且分散相的质量浓度为10～75％。

2、 根据权利要求l所述的棒状钙钛沉淀复合物巨电流变液，其特征在于：所述液 体绝缘介质选自硅油。

3、 根据权利要求2所述的棒状钙钛沉淀复合物巨电流变液，其特征在于：所述硅 油为甲基硅油或羟基硅油。

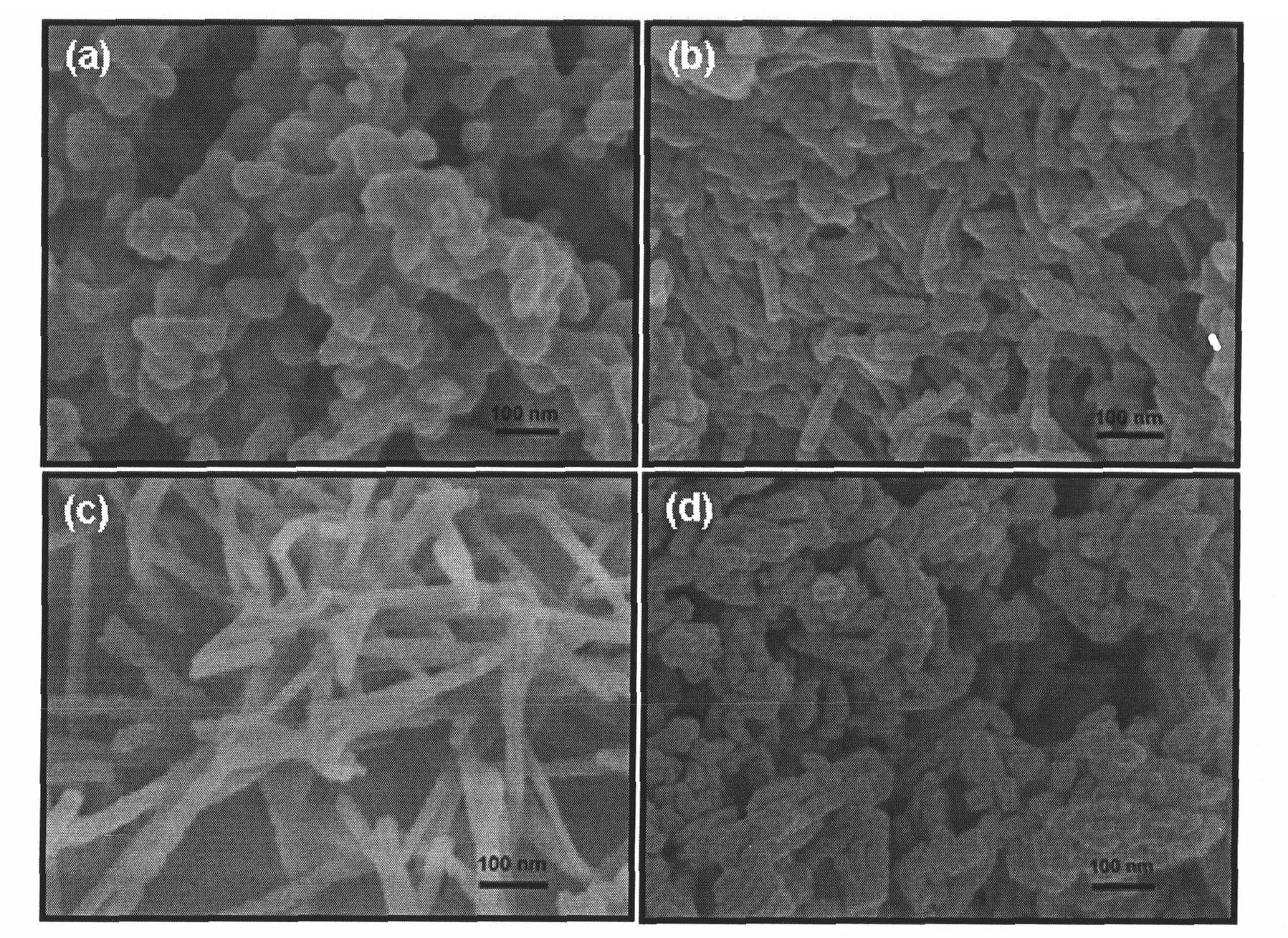

4、 一种棒状钙钛沉淀复合物巨电流变液的制备方法，其特征在于包括以下步骤：(1) 将草酸溶于体积比为0.5〜10: 1的乙醇/水的混合溶剂中，再滴加入含钛化合物，使溶液中钛离子或含钛的基团的浓度为0.1〜0.3mol/L，边滴加边搅拌，直至形成透 明溶液a;保持溶液a中钛离子与草酸的摩尔比为1: 1〜3.5;(2) 将可溶性钙盐溶于体积比为0〜8: 1的乙醇/水的混合溶剂中，再加入柠檬酸和聚乙二醇，连续搅拌，直至形成透明溶液b;保持溶液b中钙离子浓度为0.2〜0.6 mol/L、 钙离子与柠檬酸的摩尔比为1: 0〜2、聚乙二醇的浓度为0〜0.002mol/L、溶液b的pH 值为3〜4;(3) 在室温至80。C条件下，保持搅拌，将溶液b滴加入溶液a中，保持溶液中钙 离子的摩尔的量为钛离子或含钛的基团的摩尔的量的0.9〜1.2倍，逐渐形成乳白色沉淀， 滴加完毕后，将生成的沉淀在40〜6(fC下陈化4-24小时，得到钙钛沉淀复合物；(4) 将钙钛沉淀复合物洗涤离心，得到的产物在50〜60。C真空烘箱中干燥10〜 24小时，再经100〜130°C常压干燥2〜6小时，得到不同长径比的棒状钙钛复合物的纳 米颗粒；(5) 将所得到的棒状钙钛复合物的纳米颗粒与液体绝缘介质混合均匀，配制成棒 状钙钛复合物的质量浓度为10~75%的巨电流变液。

5、 根据权利要求4所述的棒状钙钛沉淀复合物巨电流变液的制备方法，其特征在 于：所述钙离子来源于可溶性钙盐化合物。

6、 根据权利要求5所述的棒状钙钛沉淀复合物巨电流变液的制备方法，其特征在 于：所述的可溶性钙盐化合物选自醋酸钙、无水硝酸钙、四水硝酸钙、无水氯化钙、二 水氯化钙或六水氯化钙。

7、 根据权利要求4所述的棒状钙钛沉淀复合物巨电流变液的制备方法，其特征在 于：所述的含钛化合物选自四氯化钛、四溴化钛、钛酸四丁酯、钕酸四乙酯或钛酸四丙 酯。

8、根据权利要求4所述的棒状钙钛沉淀复合物巨电流变液的制备方法，其特征在 于：所述的聚乙二醇的分子量为10000〜200000。
