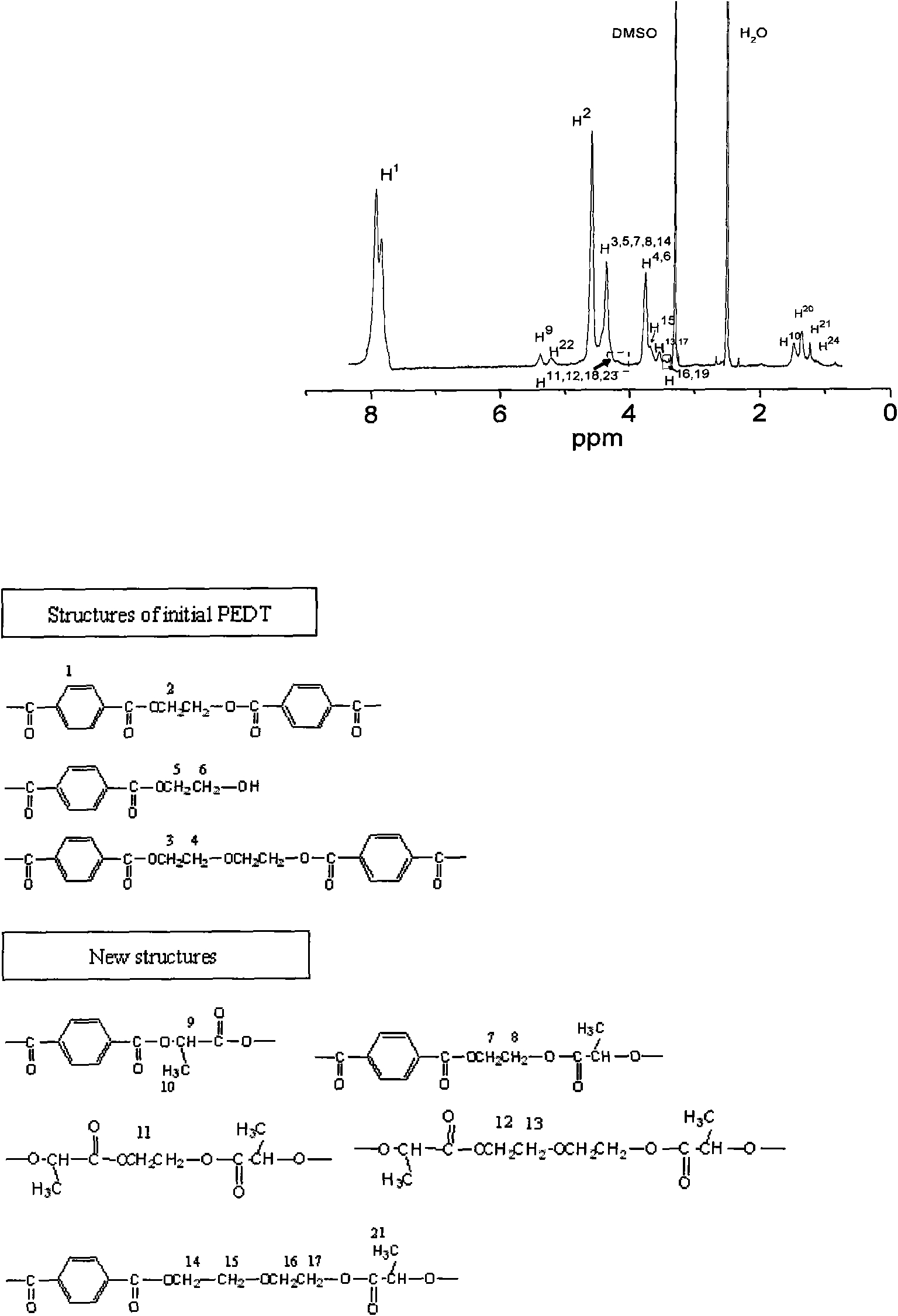

1.一种可生物降解的芳香族-脂肪族共聚酯的制备方法，其特征在于先将芳香二元酸或者芳香二酸二酯与羟基酸进行酯化获得羟基酸封端的酯化物；然后上述酯化物与二元醇进行再酯化制得二元醇封端的酯化物；最后此酯化产物在催化剂的作用下，在减压条件下，在小于0.07KPa进行熔融缩聚，控制反应温度为160～280℃，反应40-400min获得高分子量的共聚酯；

所述的芳香二元酸为对苯二甲酸、间苯二酸、1，4-萘二甲酸、2，6-萘二甲酸中的一种或多种；

所述的芳香二元酸二酯为对苯二甲酸、间苯二甲酸、1，4-萘二甲酸或者2，6-萘二甲酸反应而成的二甲醇酯、二乙醇酯、二三氟乙醇酯一种或者多种；

所述的二元醇是结构式为HO(CH2)nOH、2≤n≤6的化合物中的一种或者多种；

所述的羟基酸为包括L-乳酸、D-乳酸、D，L-乳酸或乙醇酸的含有羟基和羧基化合物的一种或几种。

2.根据权利要求1所述的可生物降解的的芳香族-脂肪族共聚酯的制备方法，其特征在于所述的催化剂为含有锌、锑、锰、钴、锡金属元素的化合物一种或一种以上。

3.根据权利要求1所述的可生物降解的的芳香族-脂肪族共聚酯的制备方法，其特征在于所述的催化剂为钛酸四丁酯、钛酸四异丁酯、二氧化钛、醋酸锌，氧化锌、醋酸锑、三氧化二锑、醋酸钴、氯化亚锡，辛酸亚锡的一种或多种。

4.根据权利要求1所述的可生物降解的的芳香族-脂肪族共聚酯的制备方法，其特征在于所述的羟基酸与芳香二元酸或者芳香二酸二酯的摩尔比为0.6～2.8；酯化反应温度为175～260℃，反应时间为120～240min；

5.根据权利要求4所述的可生物降解的的芳香族-脂肪族共聚酯的制备方法，其特征在于所述的芳香二元酸或者芳香二酸二酯与羟基酸的摩尔比为1∶1.6；酯化反应温度为

210℃，反应时间为200min；

6.根据权利要求1所述的可生物降解的的芳香族-脂肪族共聚酯的制备方法，其特征在于所述的缩聚温度为210～260℃，反应时间为120～360min。

7.根据权利要求6所述的可生物降解的的芳香族-脂肪族共聚酯的制备方法，其特征在于缩聚温度为230℃，反应时间为240min。
