专利号: 2009102280792
申请人: 天津理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

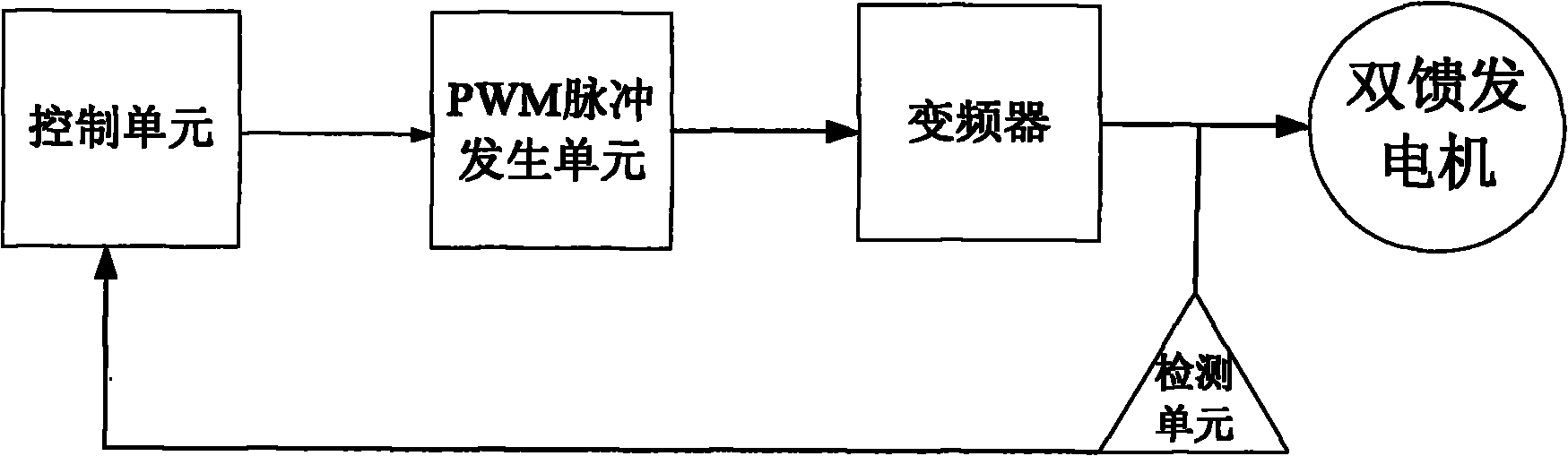

1.一种变速恒频双馈异步风力发电机动态功率控制系统,包括双馈发电机,其特征在于它是由控制单元、PWM脉冲发生单元、变频器和检测单元;其中,所说的控制单元的输入端与检测单元的输出端连接,其输出端与PWM脉冲发生单元的输入端连接;所说的PWM脉冲发生单元的输出端与变频器的输入端连接;所说的变频器的输出端与双馈发电机的输入端和检测单元的输入端连接。

2.根据权利要求1中所述一种变速恒频双馈异步风力发电机动态功率控制系统,其特征在于所说的控制单元是由电流互感器构成、转差电流计算器、3/2坐标变换器、DSP芯片、磁链/功率计算器和2/3坐标变换器;其中,所说的转差电流计算器的输入端接收电流互感器采集的双馈异步发电机的定子输出的电流信号,其输出端与3/2坐标变换器的输入端连接;所说的3/2坐标变换器的输出端与DSP芯片的输入端连接;所说的2/3坐标变换器的输入端与磁链/功率计算器的输出端连接;所说的磁链/功率计算器的输入端接收电压互感器采集的电流信号;所说的DSP芯片的输入端与3/2坐标变换器的输出端和2/3坐标变换器的输出端连接,且其输出端输出PWM脉冲控制信号,传送给PWM脉冲发生单元。

3.根据权利要求2中所述一种变速恒频双馈异步风力发电机动态功率控制系统,其特征在于所说的DSP是TMS320C6713B芯片。

4.根据权利要求2中所述一种变速恒频双馈异步风力发电机动态功率控制系统,其特征在于所说的磁链/功率计算器和转差电流计算器都选用Intel公司的8086单片机。
