专利号: 2010100048106
申请人: 华为技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-11-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

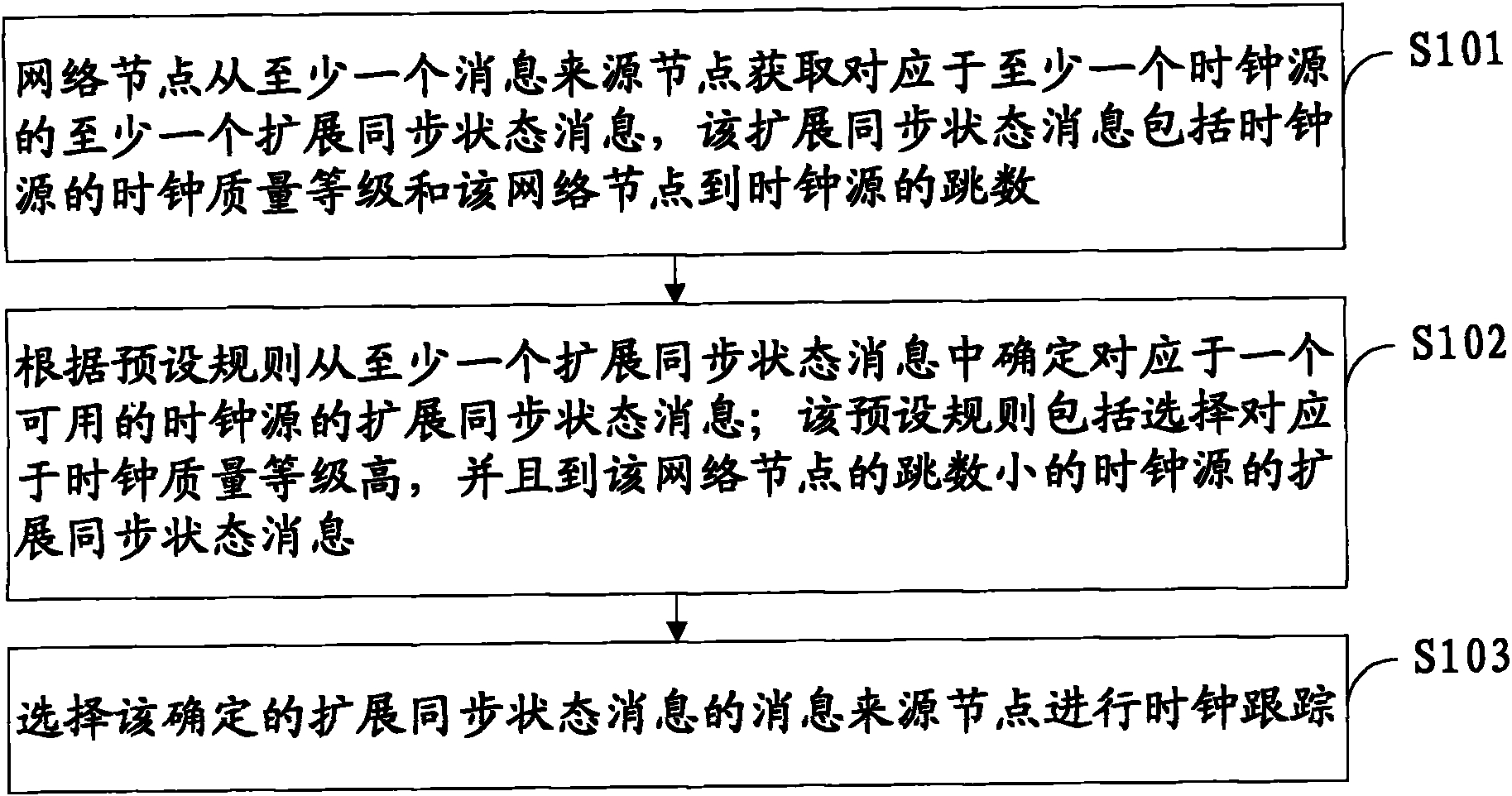

1.一种同步以太网时钟跟踪的方法,其特征在于,包括:

网络节点从至少一个消息来源节点获取对应于至少一个时钟源的至少一个扩展同步状态消息,所述扩展同步状态消息包括所述时钟源的时钟质量等级和所述网络节点到时钟源的跳数;

根据预设规则从所述至少一个扩展同步状态消息中确定对应于一个可用的时钟源的扩展同步状态消息;所述预设规则包括选择对应于时钟质量等级高,并且到所述网络节点的跳数小的时钟源的扩展同步状态消息;

选择所述确定的扩展同步状态消息的消息来源节点进行时钟跟踪。

2.如权利要求1所述的方法,其特征在于,所述根据预设规则从所述至少一个扩展同步状态消息中确定对应于一个可用的时钟源的扩展同步状态消息包括:在接收到的至少一个扩展同步状态消息中,选择时钟质量等级最高的时钟源对应的扩展同步状态消息,得到第一集合,若所述第一集合中只有一个扩展同步状态消息,则所述第一集合中的所述一个扩展同步状态消息为确定的扩展同步状态消息;若所述第一集合中有至少两个扩展同步状态消息,则选择对应于到所述网络节点跳数最小的时钟源的扩展同步状态消息。

3.如权利要求1所述的方法,其特征在于,所述扩展同步状态消息还包括:时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识;所述网络节点从消息来源节点获取扩展同步状态消息,所述获取到的扩展同步状态消息的来源节点标识用于指示该消息来源节点。

4.如权利要求3所述的方法,其特征在于,所述对应于至少一个时钟源的至少一个扩展同步状态消息中,有一个扩展同步消息是在所述网络节点上的时钟源配置的,所述至少一个扩展同步状态消息中的其它扩展同步状态消息由网络节点从该网络节点的邻居节点接收;或者,所述对应于至少一个时钟源的至少一个扩展同步状态消息由所述网络节点从该网络节点的邻居节点接收。

5.如权利要求4所述的方法,其特征在于,所述根据预设规则从所述至少一个扩展同步状态消息中确定对应于一个可用的时钟源的扩展同步状态消息包括:在获取到的至少一个扩展同步状态消息中,选择时钟质量等级最高的时钟源对应的扩展同步状态消息,得到第一集合,所述第一集合中有至少两个扩展同步状态消息;

设置在根据扩展同步状态消息确定一个可用的扩展同步状态消息时,考虑所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数的优先次序;

按照考虑所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数的优先次序,以及按照根据所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数选择扩展同步状态消息的规则,确定一个可用的扩展同步状态消息。

6.如权利要求5所述的方法,其特征在于,所述根据时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数选择扩展同步状态消息的规则包括:选择所在节点标识最小的时钟源所对应的扩展同步状态消息;选择优先级最高的时钟源对应的扩展同步状态消息,选择节点标识最小的消息来源节点所发送的扩展同步状态消息,选择到所述网络节点的跳数最小的时钟源所对应的扩展同步状态消息。

7.如权利要求5或6所述的方法,其特征在于,所述设置在根据扩展同步状态消息确定一个可用的扩展同步状态消息时,考虑所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数的优先次序包括:设置在根据扩展同步状态消息确定一个可用的扩展同步状态消息时,考虑所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数的优先次序为:优先考虑时钟源优先级,其次考虑网络节点到时钟源的跳数,再次考虑时钟源所在节点标识,然后考虑获取到的扩展同步状态消息的来源节点标识。

8.如权利要求5或6所述的方法,其特征在于,所述按照考虑所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数的优先次序,以及按照根据所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数选择扩展同步状态消息的规则,确定一个可用的扩展同步状态消息包括:当按照考虑所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数的优先次序,以及按照根据所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数选择扩展同步状态消息的规则得到的扩展同步状态消息有至少一个时,则在所得到的至少一个扩展同步状态消息中任意选择一个扩展同步状态消息为所确定的一个可用的扩展同步状态消息。

9.如权利要求5或6所述的方法,其特征在于,所述按照考虑所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数的优先次序,以及按照根据所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数选择扩展同步状态消息的规则,确定一个可用的扩展同步状态消息包括:当按照考虑所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数的优先次序,以及按照根据所述时钟源所在节点标识、时钟源优先级、获取到的扩展同步状态消息的来源节点标识、网络节点到时钟源的跳数选择扩展同步状态消息的规则得到的扩展同步状态消息有至少一个时,则选择扩展同步状态消息接收端口的索引值最小的扩展同步状态消息为所确定的一个可用的扩展同步状态消息。

10.如权利要求6所述的方法,其特征在于,所述扩展同步状态消息,还包括:发送所述扩展同步状态消息的节点的时钟子网ID、发送所述扩展同步状态消息的节点到时钟源的物理距离。

11.如权利要求10所述的方法,其特征在于,在选出质量等级最高的扩展同步状态消息之前,还包括:去除发送扩展同步状态消息的节点的时钟子网ID与本节点的时钟子网ID不同的扩展同步状态消息。

12.如权利要求10或11所述的方法,其特征在于,在选出跳数最小的扩展同步状态消息之后,若得到至少两个扩展同步状态消息,还包括:选出发送扩展同步状态消息的节点到时钟源的物理距离最短的扩展同步状态消息。

13.如3-6中任一权利要求所述的方法,其特征在于,选择所述确定的一个可用的扩展同步状态消息对应的邻居节点进行时钟跟踪之后还包括:更新所述确定的一个可用的扩展同步状态消息,将更新后的扩展同步状态消息发送给除所选择的时钟跟踪邻居节点之外的其它邻居节点;向所选择的时钟跟踪邻居节点发送质量等级为不要使用同步(DNU)的扩展同步状态消息;

所述更新确定的一个可用的扩展同步状态消息包括:

将所述确定的扩展同步状态消息中的网络节点到时钟源的跳数加1,以及将所述选定扩展同步状态消息中的扩展同步状态消息的来源节点标识设置为本网络节点标识。

14.一种网络节点设备,其特征在于,包括:

接收单元,用于从至少一个消息来源节点获取对应于至少一个时钟源的至少一个扩展同步状态消息,所述扩展同步状态消息包括所述时钟源的时钟质量等级和所述网络节点设备到时钟源的跳数;

选择单元,用于根据预设规则从所述至少一个扩展同步状态消息中确定对应于一个可用的时钟源的扩展同步状态消息;所述预设规则包括选择对应于时钟质量等级高,并且到所述网络节点设备的跳数小的时钟源的扩展同步状态消息;

跟踪单元,用于选择所述确定的扩展同步状态消息的消息来源节点进行时钟跟踪。

15.如权利要求14所述的设备,其特征在于,所述选择单元,包括:

时钟质量等级选择子单元,用于选择时钟质量等级最高的时钟源对应的扩展同步状态消息;

跳数选择子单元,用于选择对应于到所述网络节点设备跳数最小的时钟源的扩展同步状态消息。

16.如权利要求14或15所述的设备,其特征在于,所述设备还包括:

更新单元,用于更新所述确定的一个可用的扩展同步状态消息,其中,将所述确定的扩展同步状态消息中的网络节点到时钟源的跳数加1,以及将所述选定扩展同步状态消息中的扩展同步状态消息的来源节点标识设置为本网络节点标识;

发送单元,用于将更新后的扩展同步状态消息发送给除所选择的时钟跟踪邻居节点之外的其它邻居节点;向所选择的时钟跟踪邻居节点发送质量等级为不要使用同步(DNU)的扩展同步状态消息。

17.一种通信网络,其特征在于,包括;

网络节点设备,用于从至少一个消息来源节点获取对应于至少一个时钟源的至少一个扩展同步状态消息,所述扩展同步状态消息包括所述时钟源的时钟质量等级和所述网络节点设备到时钟源的跳数;根据预设规则从所述至少一个扩展同步状态消息中确定对应于一个可用的时钟源的扩展同步状态消息;所述预设规则包括选择对应于时钟质量等级高,并且到所述网络节点设备的跳数小的时钟源的扩展同步状态消息;选择所述确定的扩展同步状态消息的消息来源节点进行时钟跟踪。
