专利号: 2010101028896
申请人: 沈阳科友真空技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

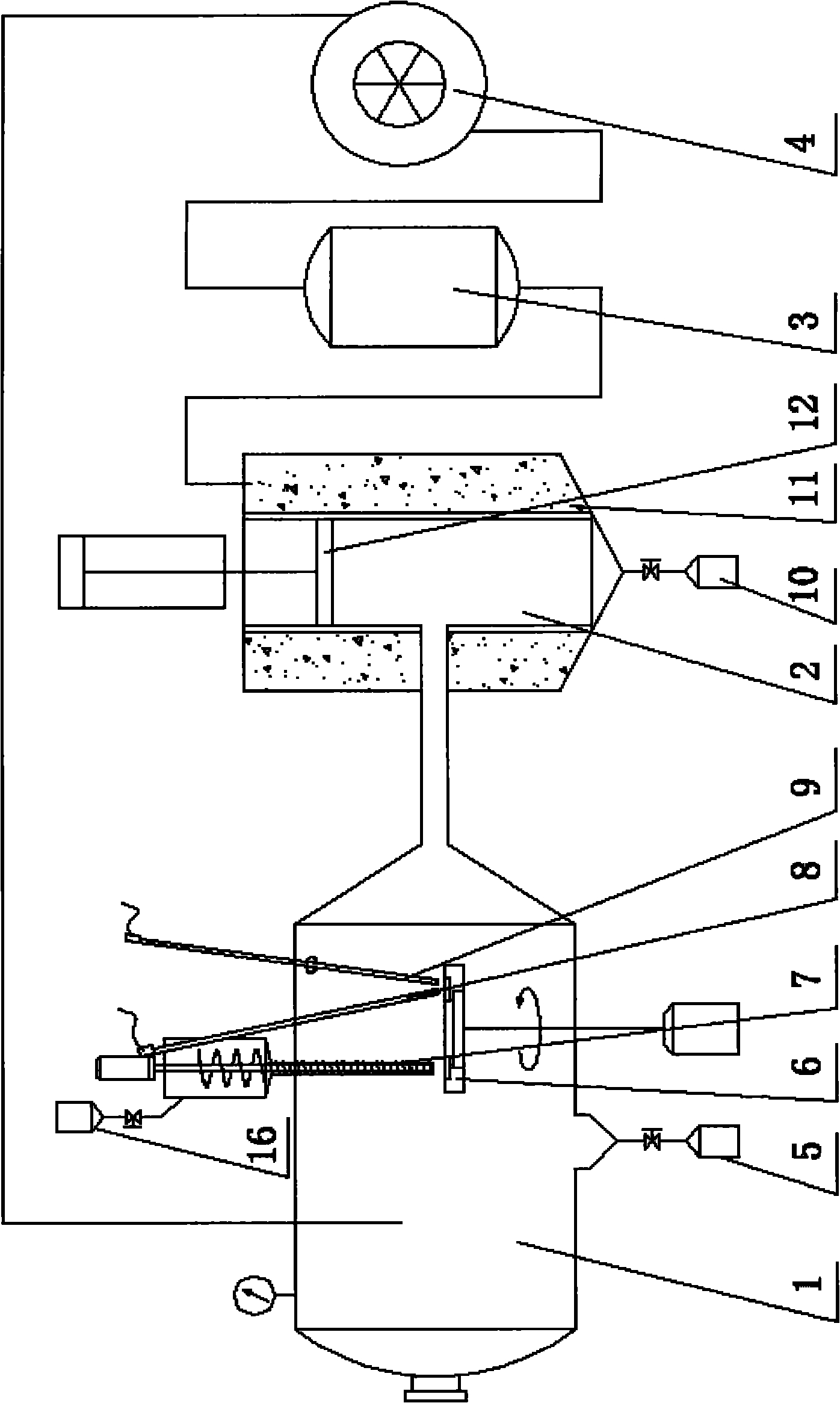

1.一种富勒烯连续制备真空设备,其特征在于:包括制粉室(1)、收集室(2)和循环室(4),所述制粉室(1)、收集室(2)和循环室(4)依次通过管道串接成循环系统,所述循环系统密封并与抽气设备连接;

所述制粉室(1)内设置水冷铜盘阴极机构(6)、螺旋供料机构(7)、可升降的水冷阳极机构A(8)、可升降的水冷阳极机构B(9);所述水冷铜盘阴极机构(6)表面覆盖带环形槽(13)的石墨衬,所述水冷铜盘阴极机构(6)与转动机构连接,转速可调,所述环形槽(13)位于螺旋供料机构(7)及可升降的水冷阳极机构A(8)、可升降的水冷阳极机构B(9)的下方,螺旋供料机构(7)的供料口与可升降水冷阳极机构A(8)、可升降的水冷阳极机构B(9)的电极相对于水冷铜盘阴极机构(6)的环形槽(13)呈对侧位置排列;所述可升降水冷阳极机构A(8)、可升降的水冷阳极机构B(9)与正极连接,水冷铜盘阴极机构(6)与负极连接;所述螺旋供料机构(7)中设置下料螺杆,螺旋供料机构(7)与装料罐(16)连接;所述制粉室(1)下端设置收集罐A(5);

所述收集室(2)内设置水冷屏集粉机构(12),所述水冷屏集粉机构(12)由一水冷圆筒和一气动刮粉机构组成,水冷圆筒内设置刮头,所述刮头与气动装置连接,水冷圆筒与收集室(2)内壁间填充铁制滤粉(11),收集室(2)下端设置收集罐B(10);

所述水冷阳极A(8)和水冷阳极B(9)交错排列在环形槽(13)上。

2.根据权利要求1所述的富勒烯连续制备真空设备,其特征在于:在收集室(2)和循环室(4)之间还串接热交换器(3)。

3.根据权利要求2所述的富勒烯连续制备真空设备,其特征在于:所述制粉室(1)的外壁、水冷圆筒均为双层水冷结构。

4.根据权利要求2所述的富勒烯连续制备真空设备,其特征在于:所述制粉室(1)为多个并且通过多通道接口共同与一个收集室(2)连接。

5.根据权利要求1-4所述的任一富勒烯连续制备真空设备,其特征在于:在螺旋供料机构(7)与装料罐(16)间、制粉室(1)下端与收集罐A(5)间、收集室(2)下端与收集罐B(10)间均设置截止阀门。
