1.一种制备铌镁酸铅钛酸铅弛豫铁电陶瓷的方法，包括以下步骤：(1)按化学计量比称量氧化铅、五氧化二铌、硝酸镁和二氧化钛原料混合物，掺杂时则加入烧结助剂，经混合、湿法球磨、过滤、洗涤、干燥，获得混合均匀的配合料；

(2)配合料中加入聚乙烯醇(PVA)造粒，压制成型制备陶瓷毛坯；

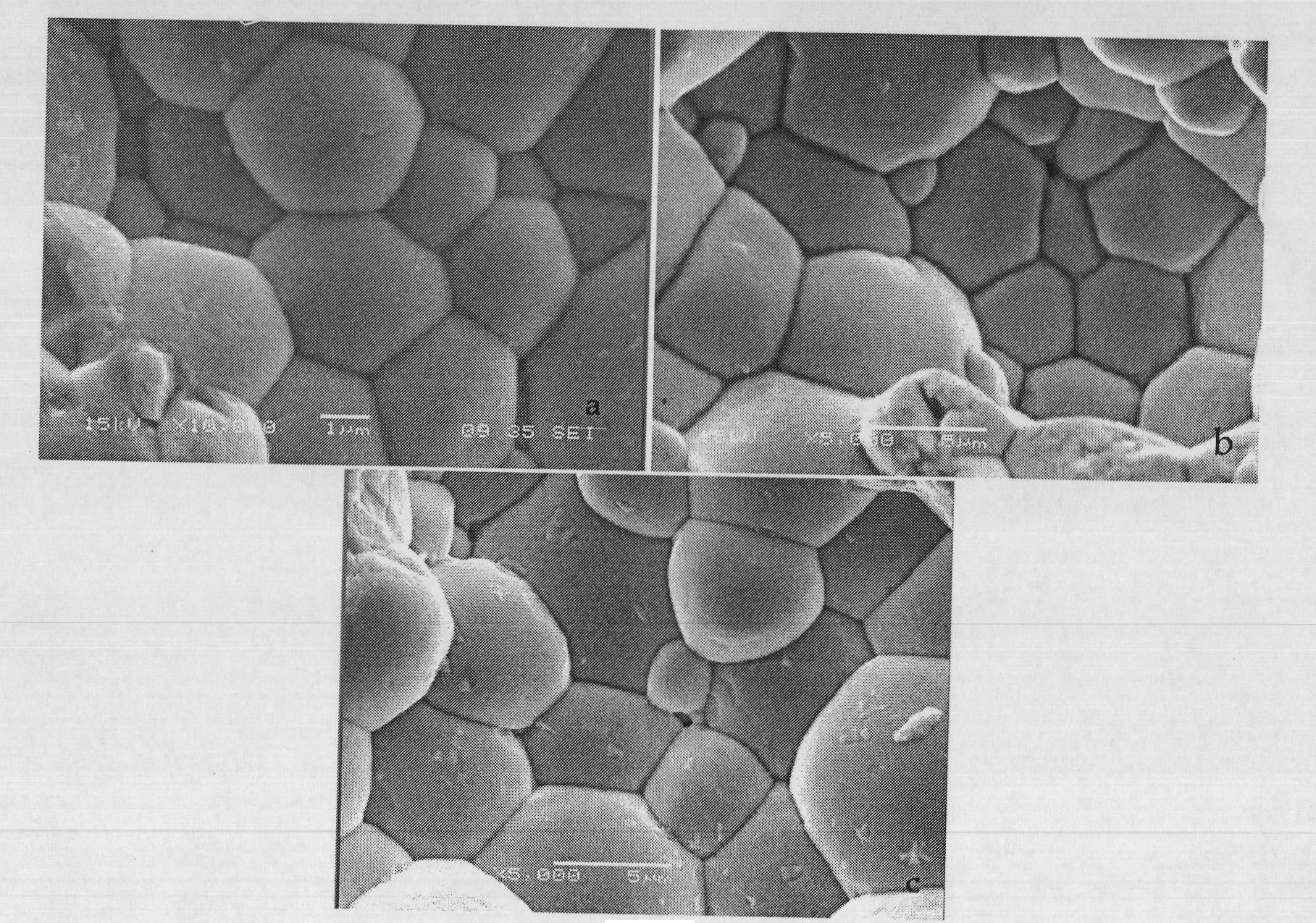

(3)成型的陶瓷毛坯通过反应烧结法制备铌镁酸铅钛酸铅(PMN-PT)陶瓷，烧结时陶瓷毛坯四周覆盖同质量、同组成的原料混合物作为焙烧粉以提供铅源，未掺杂的PMN-PT陶瓷在1180-1270℃烧结2h，掺杂的PMN-PT陶瓷在880-1150℃烧结2h；

所述的铌镁酸铅钛酸铅弛豫铁电陶瓷的配方组成为：xPb(Mg1/3Nb2/3)O3-(1-x)PbTiO3(xPMN-(1-x)PT)，x＝0.8-0.2；

所述的掺杂物质为CuO、Li2CO3、Sb2O3、WO3或SrCO3，掺杂量为配合料的物质的量的

1-5％。

2.如权利要求1所述的制备方法，其特征在于：步骤(1)中，球磨工艺为：以丙酮作为研磨介质、以ZrO2作为研磨球，球磨24h。

3.如权利要求1所述的制备方法，其特征在于：步骤(2)中，聚乙烯醇(PVA)的加入量为配合料质量的1wt％，压制成型的压力为300-500MPa。

4.如权利要求1所述的制备方法，其特征在于：步骤(3)中，陶瓷毛坯采取平行叠片式方式放置在密封的氧化铝坩埚中进行烧结。

5.如权利要求1所述的制备方法，其特征在于：烧结的设备为可通气氛的管式炉或箱式马弗炉。
