专利号: 2010101359371
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

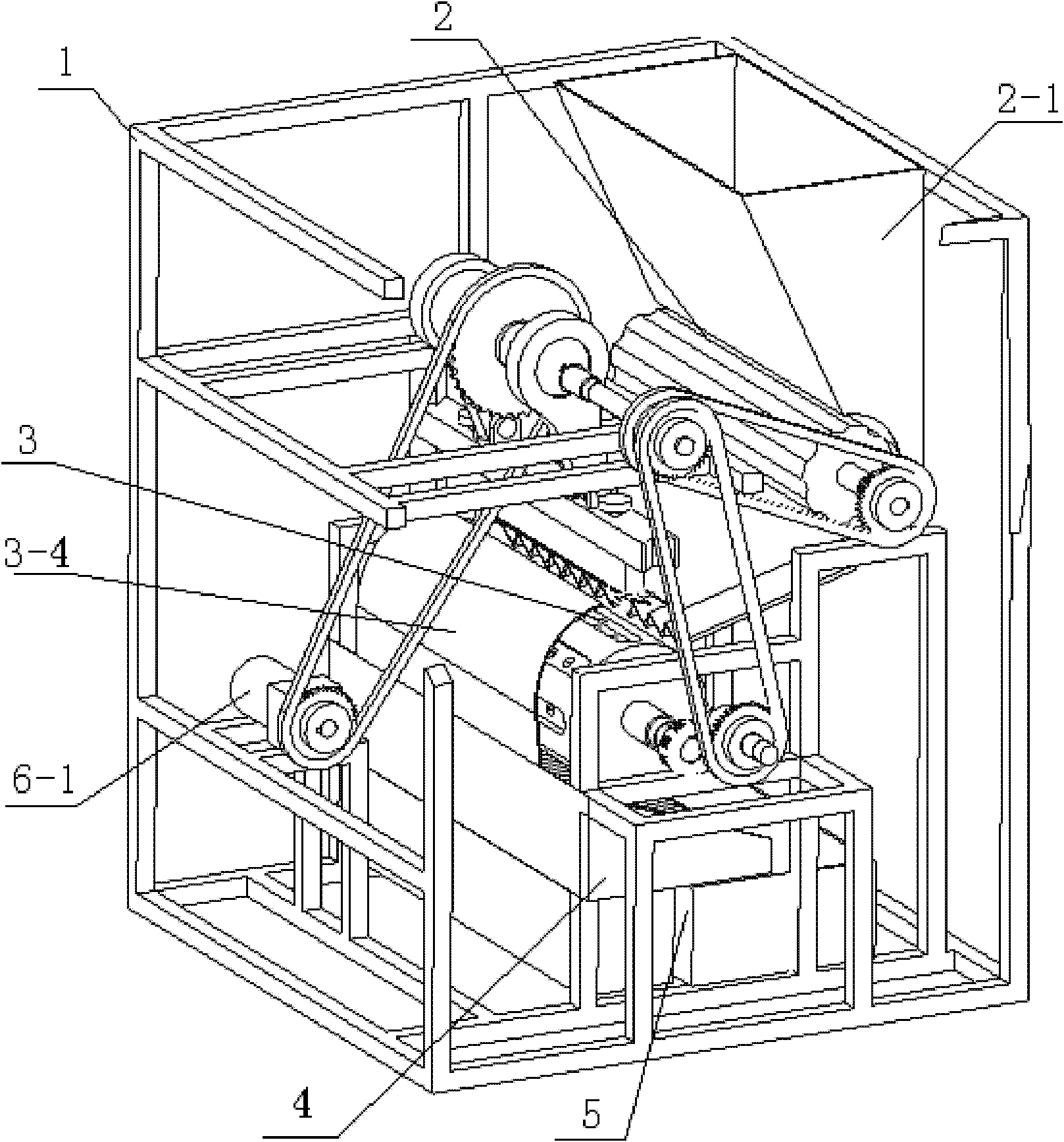

1.一种山核桃破壳分拣机,其特征在于:所述山核桃破壳分拣机包括机架、供料模块、挤压模块、碎壳分离筛和出料模块,所述供料模块包括供料斗、拨料滚筒和供料导槽,所述供料斗固定在机架上,所述拨料滚筒通过轴承与轴承座安装在机架上,所述供料导槽固定在机架上,所述拨料滚筒位于供料斗的下方,所述供料导槽位于所述拨料滚筒的下方;所述挤压模块包括挤压滚筒、挤压重锤、升降滑轨、盖板,所述挤压滚筒通过轴承与轴承座安装在机架上,所述挤压滚筒在圆周方向均匀设置横槽,所述横槽内均匀设有供山核桃放置的小圆孔,每个小圆孔内安装挤压刃,所述升降滑轨安装在机架上,所述盖板安装在机架上,所述盖板包覆在所述挤压滚筒的两侧和顶部,盖板上方开有比挤压重锤下部端面积大的方孔;所述碎壳分离筛安装在挤压滚筒的下方;所述出料模块位于碎壳分离筛的下方。

2.如权利要求1所述的山核桃破壳分拣机,其特征在于:所述出料模块包括碎壳出料斗和核桃出料斗,所述碎壳出料斗安装在碎壳分离筛的下方,所述核桃出料斗安装在碎壳分离筛的前下方。

3.如权利要求1或2所述的山核桃破壳分拣机,其特征在于:所述山核桃破壳分拣机还包括传动机构,所述传动机构包括主电机、偏心轮机构、不完全齿轮机构和链轮链条,所述主电机通过链轮链条带动所述偏心轮机构中的主轴,所述偏心轮机构包括主轴、偏心盘和连杆件,大链轮和所述偏心盘均通过平键安装在主轴上,所述连杆件通过销与挤压重锤上部连接,所述主轴的右端安装有两个链轮,轴内侧链轮通过链条与拨料滚筒轴端的链轮相连接,轴外侧链轮通过链条与一作为中间轴的短轴上的链轮连接,所述不完全齿轮机构包括主动轮和从动轮,所述主动轮通过平键安装在短轴上,所述从动轮安装在挤压滚筒的轴端。

4.如权利要求1或2所述的山核桃破壳分拣机,其特征在于:所述供料导槽包括下导引板与上盖板,下导引板与上盖板固定连接,所述供料导槽与水平面呈20°~45°,所述供料导槽固定在机架上。

5.如权利要求1或2所述的山核桃破壳分拣机,其特征在于:所述挤压重锤包括挤压重锤上部、挤压重锤下部和间隙调整垫片,所述挤压重锤上部与所述挤压重锤下部固定连接,所述挤压重锤上部和挤压重锤下部之间设有设有间隙调整垫片,所述挤压重锤下部端面安装挤压刃。
