1.一种含氟T型沸石分子筛膜的制备方法，其特征是以含氟T型沸石分子筛晶种诱导，其制备步骤如下：

(1)含氟T型沸石晶种制备：将铝源、硅源和氟源缓慢添加至碱液中，所形成的SiO2-K2O-Al2O3-MF-H2O体系，溶胶配比以各物质摩尔比表示为：SiO2/Al2O3＝10～50，H2O/SiO2＝18～50，K2O/SiO2＝0.2～0.5，MF/SiO2＝0.05～1.5，加入0.1～2 wt％纳米分子筛晶种，在90～130℃合成温度下水热合成0.5～5天，制备出含氟T型沸石晶种制备；

(2)晶种化支撑体：管状多孔莫来石或不锈钢或氧化铝支撑体经打磨、超声清洗和干燥，然后将支撑体浸泡在含5～80wt％的二甲基二乙氧基硅烷的甲醇溶液中，使支撑体表面带上正电荷，在5～15wt％的步骤(1)晶种水溶液中滴加NaOH溶液调节pH值为9～10，使晶种表面带负电荷，将带正电荷的支撑体置于带负电荷的晶种溶液中，通过电荷作用将晶种自动均匀地吸附在支撑体外表面上，重复1～3次，晶种层厚度为0.5～3μm，晾干；

(3)二次水热合成含氟T型沸石分子筛膜：将铝源、氟盐、硅源加入氢氧化钠和氢氧化钾的混合碱液中，继续搅拌老化12～48小时至形成稳定的SiO2-Na2O-K2O-Al2O3-MF-H2O体系，各组分摩尔比为：SiO2/Al2O3＝10～60，H2O/SiO2＝10～70，(Na2O+K2O)/SiO2＝0.2～0.6，Na/K＝0.2～0.8，MF/SiO2＝0.05～1.5，将步骤(2)处理的多孔管式支撑体置入溶胶中，，在90～180℃的温度下合成12～120小时，反应完全后，经清洗、干燥后得到含氟T型沸石分子筛膜。

2.根据权利要求1所述的含氟T型沸石分子筛膜的制备方法，其特征是合成溶胶体系中H2O/SiO2＝10～40。

3.根据权利要求1所述的含氟T型沸石分子筛膜的制备方法，其特征是合成溶胶体系中(Na2O+K2O)/SiO2＝0.2～0.5，Na/K＝0.2～0.6。

4.根据权利要求1所述的含氟T型沸石分子筛膜的制备方法，其特征是氟盐为氟化铵或氟化钠或氟化钾，其添加量为MF/SiO2＝0.1～1。

5.根据权利要求1所述的含氟T型沸石分子筛膜的制备方法，其特征是采用水热合成二次生长法，水热合成的温度为100～170℃，水热合成时间为20～96小时。

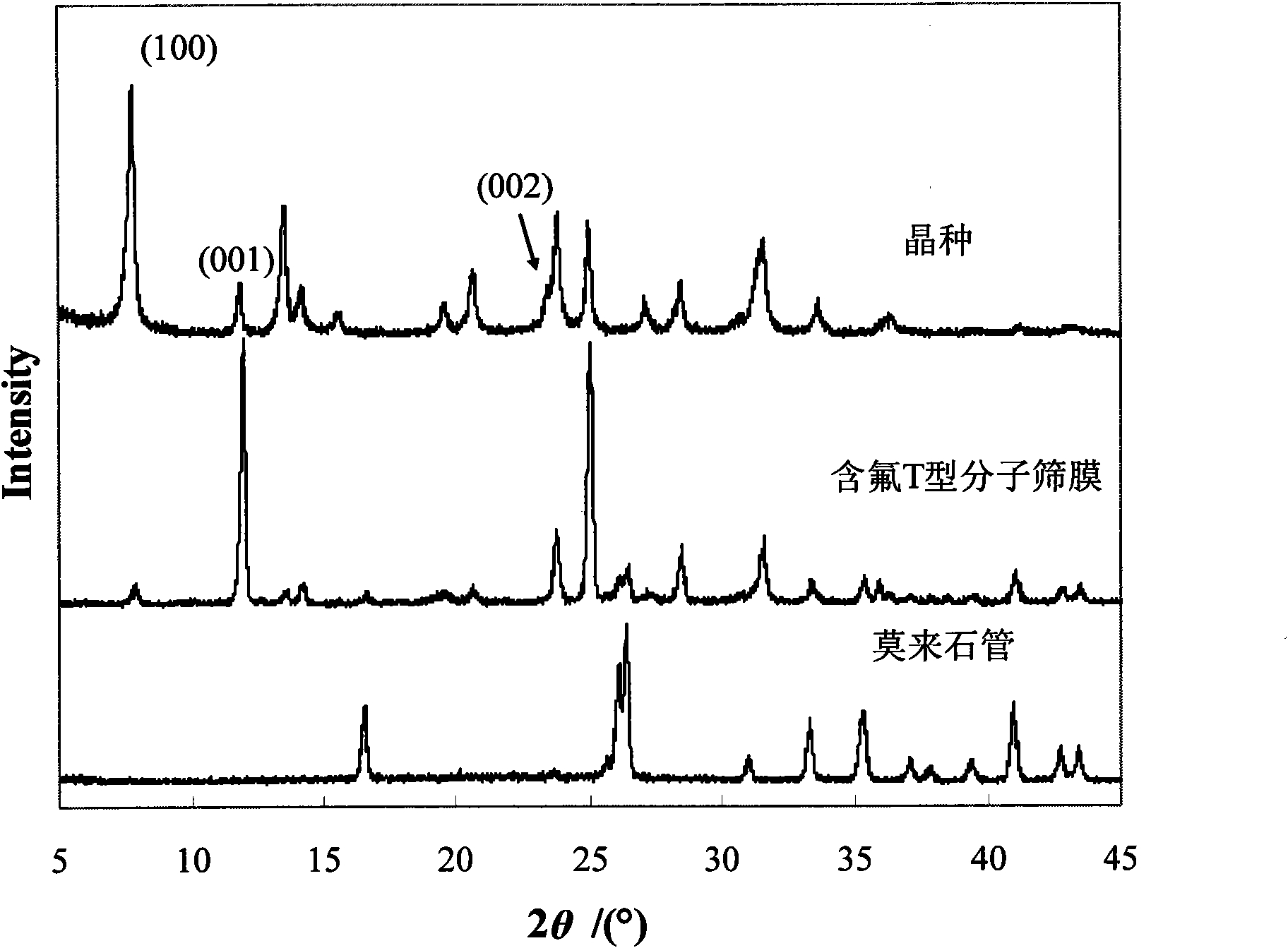

6.根据权利要求1所述的含氟T型沸石分子筛膜的制备方法，其特征是膜层晶体在x-射线衍射下出现T型沸石分子筛强的(001)和(002)晶面特征峰，而其它晶面的峰没有出现，所制备膜层晶体呈完全c轴取向生长，膜层晶体F/Si摩尔比为0.0001～0.2。
