1.一种含氟全硅MFI沸石分子筛，其化学组成为：

M+x[Si96O192Fx]x-，其中X＝0.01～1，M＝Na+或K+或NH4+。

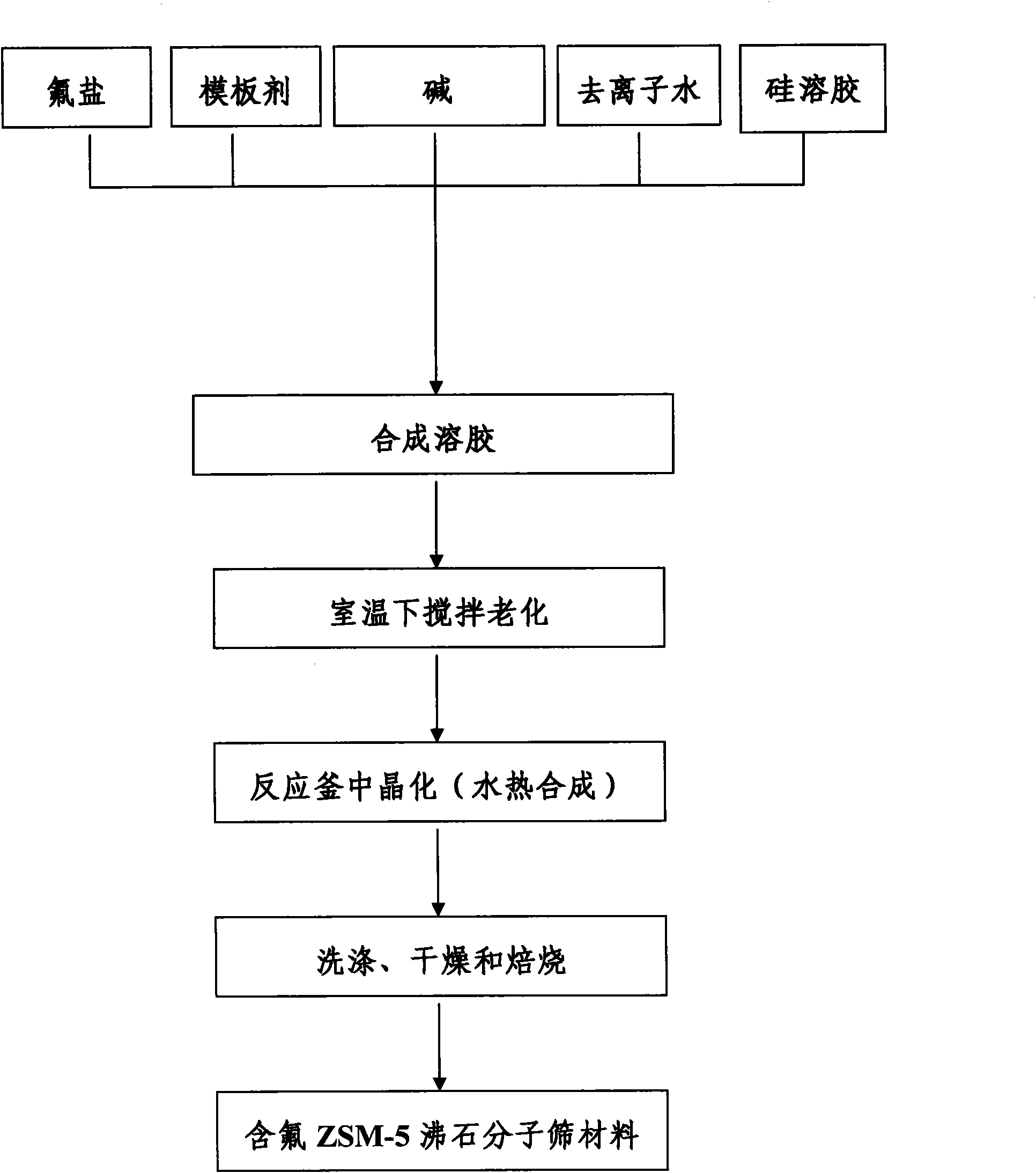

2.一种含氟全硅MFI沸石分子筛的制备方法，其特征是在合成溶胶中加入氟盐，直接水热制备出含氟全硅MFI沸石分子筛，其具体步骤为：(1)将模板剂氢氧化四丙基铵、氢氧化钠、硅溶胶、氟源和适量水混合，硅溶胶加入速率为0.5～2ml/min，并在室温下混合搅拌形成稳定溶胶，搅拌老化12～36小时，所形成的SiO2-Na2O-TPAOH-MF-H2O溶胶体系中各组分摩尔比为：MF/SiO2＝0.05～1.5，NaOH/SiO2＝0.1～0.5，TPAOH/SiO2＝0.2～0.5，H2O/SiO2＝10～25；(2)溶胶在90～160℃合成温度下水热合成24～120小时，经离心、清洗、干燥和焙烧后得到含氟全硅MFI沸石分子筛。

3.根据权利要求2所述的含氟全硅MFI沸石分子筛的制备方法，其特征是氟盐为氟化铵或氟化钠或氟化钾，氟盐的添加量摩尔比为MF/SiO2＝0.1～1。

4.根据权利要求2所述的含氟全硅MFI型沸石分子筛的制备方法，其特征是模板剂的添加量摩尔比为TPAOH/SiO2＝0.2～0.4。

5.根据权利要求2所述的含氟全硅MFI型沸石分子筛的制备方法，碱添加量摩尔比为NaOH/SiO2＝0.1～0.4。

6.根据权利要求2所述的含氟全硅MFI型沸石分子筛的制备方法，其特征是水热合成温度为100～150℃；合成时间为24～96小时。
