1.一种含氟MFI沸石分子筛膜的制备方法，其特征是在碱性合成液中直接加入氟盐，在含氟MFI沸石分子筛晶种诱导下，于多孔支撑体上生长一层含氟MFI沸石分子筛膜，其具体步骤为：(1)晶种制备：将氢氧化四丙基铵、氢氧化钠、硅溶胶、氟盐和适量水混合，搅拌老化

12～36小时，所形成的溶胶各组分摩尔比为：MF/SiO2＝0.05～1.5，NaOH/SiO2＝0.1～

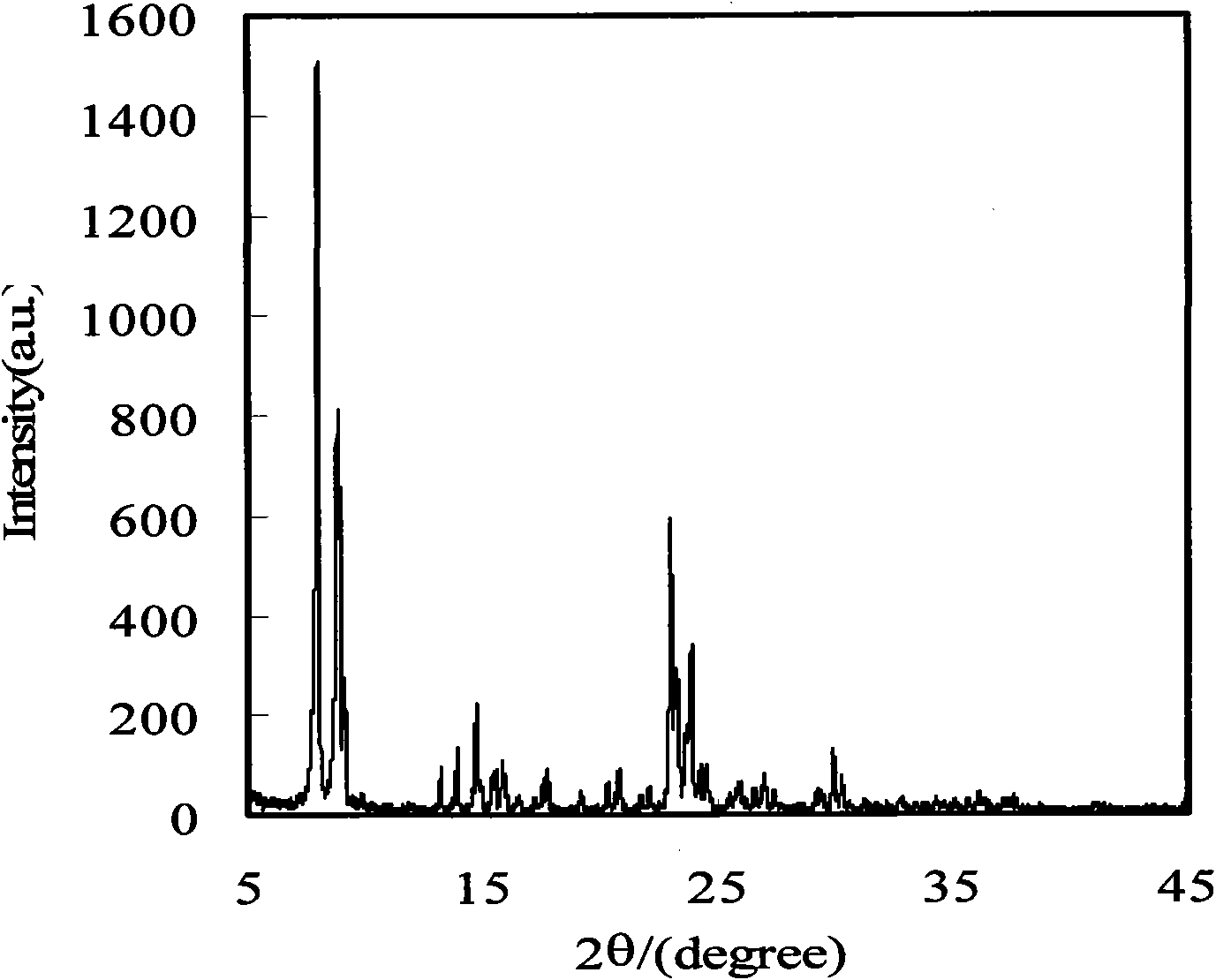

0.5，TPAOH/SiO2＝0.2～0.5，H2O/SiO2＝10～25，溶胶在90～160℃合成温度下水热合成24～120小时，得到含氟全硅MFI沸石分子筛；

(2)在支撑体表面上负载晶种：管状多孔支撑体经打磨、超声清洗和干燥，然后将支撑体浸泡在含5～80％的二甲基二乙氧基硅烷的甲醇溶液中，使支撑体表面带上正电荷，在

5～15％的步骤(1)晶种水溶液中滴加NaOH溶液调节pH值为9～10，使晶种表面带负电荷，将带正电荷的支撑体置于带负电荷的晶种溶液中，通过电荷作用将晶种均匀地涂覆在支撑体的表面上，涂敷1～4次，晶种层厚度为0.5～3μm，晾干；

(3)二次水热合成含氟MFI沸石分子筛膜：将模板剂溴化四丙基铵和氢氧化四丙基铵、四乙氧基硅烷、氟盐和水混合，继续搅拌老化1～5小时至形成稳定的- -SiO2-F-TPAOH-TPABr-H2O澄清溶液，各组分摩尔比为：F/SiO2＝0.05～1.5，TPABr/SiO2＝0.05～0.5，TPAOH/SiO2＝0.05～0.5，H2O/SiO2＝200～2000，置入经步骤(2)处理的多孔管式支撑体，于150～200℃温度条件下晶化8～72小时，反应完全后，经清洗、干燥和焙烧后得到含氟MFI沸石分子筛膜。

2.根据权利要求1所述的含氟MFI沸石分子筛膜的制备方法，其特征是氟盐为氟化铵、氟化钠或氟化钾，摩尔比MF/SiO2＝0.1～1。

3.根据权利要求1所述的含氟MFI沸石分子筛膜的制备方法，其特征是摩尔比H2O/SiO2＝800～2000。

4.根据权利要求1所述的含氟MFI沸石分子筛膜的制备方法，其特征是摩尔比TPAOH/SiO2＝0.1～0.4、TPABr/SiO2＝0.1～0.4。

5.根据权利要求1所述含氟MFI沸石分子筛膜的制备方法，其特征是采用自晶化温度为160～190℃，合成时间为10～60小时。

6.根据权利要求1所述的含氟MFI沸石分子筛膜的制备方法，其特征是支撑体材料为管状多孔莫来石或不锈钢或氧化铝。

7.根据权利要求1所述的含氟MFI沸石分子筛膜的制备方法，其特征是所述的制备方法所得到的含氟MFI沸石分子筛膜，氟原子进入晶体骨架，晶体中F/Si摩尔比为0.0001～

0.2。
