1.一种焦炉煤气加氢脱硫剂，其组成包括：质量百分含量为20％-40％的焦炭、质量百分含量为5％-15％的MnO2、质量百分含量为5％-15％的Cu，余量为Mg。

2.一种权利要求1所述的焦炉煤气加氢脱硫剂的制备方法，包括以下步骤：(a)用振动磨将焦炭粉碎，再与MnO2和Cu一并装入球磨罐，用Ar气置换球磨罐内的空气，然后置于球磨机中球磨；

(b)向步骤(a)完成后的球磨罐中加入Mg，与焦炭、MnO2、Cu混合，并通入H2，继续球磨；

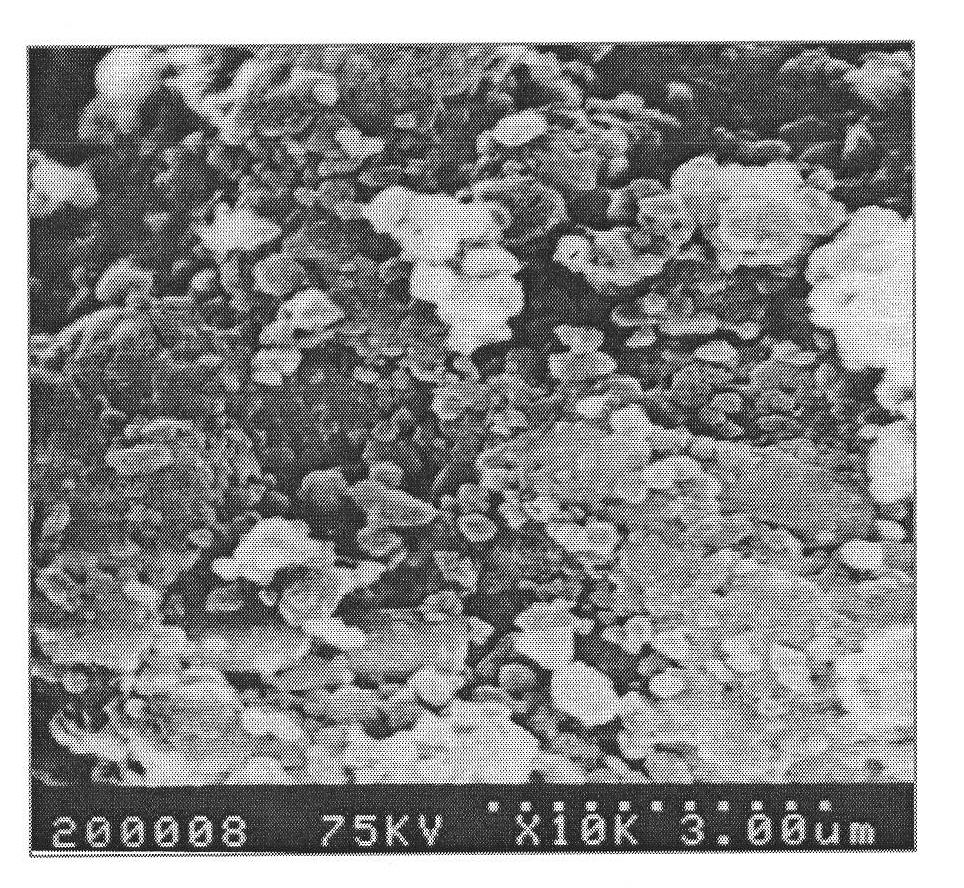

(c)将步骤(b)完成后所得的粉体置于模具中加压成型，再对型块予以破碎造粒，制得上述的焦炉煤气加氢脱硫剂。

3.如权利要求2所述的焦炉煤气加氢脱硫剂的制备方法，其特征在于，步骤(a)中的球磨时间为1-3小时。

4.如权利要求2所述的焦炉煤气加氢脱硫剂的制备方法，其特征在于，步骤(b)中，球磨罐内通入H2的压强为1-2MPa。

5.如权利要求2所述的焦炉煤气加氢脱硫剂的制备方法，其特征在于，步骤(b)中的球磨时间为1-3小时。

6.如权利要求2所述的焦炉煤气加氢脱硫剂的制备方法，其特征在于，步骤(c)中，球磨后粉体加压成型的压强为100-400MPa。

7.如权利要求2所述的焦炉煤气加氢脱硫剂的制备方法，其特征在于，步骤(c)中，型块破碎后的粒度为0.2-1mm。
