专利号: 2010102184177
申请人: 中国科学院深圳先进技术研究院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

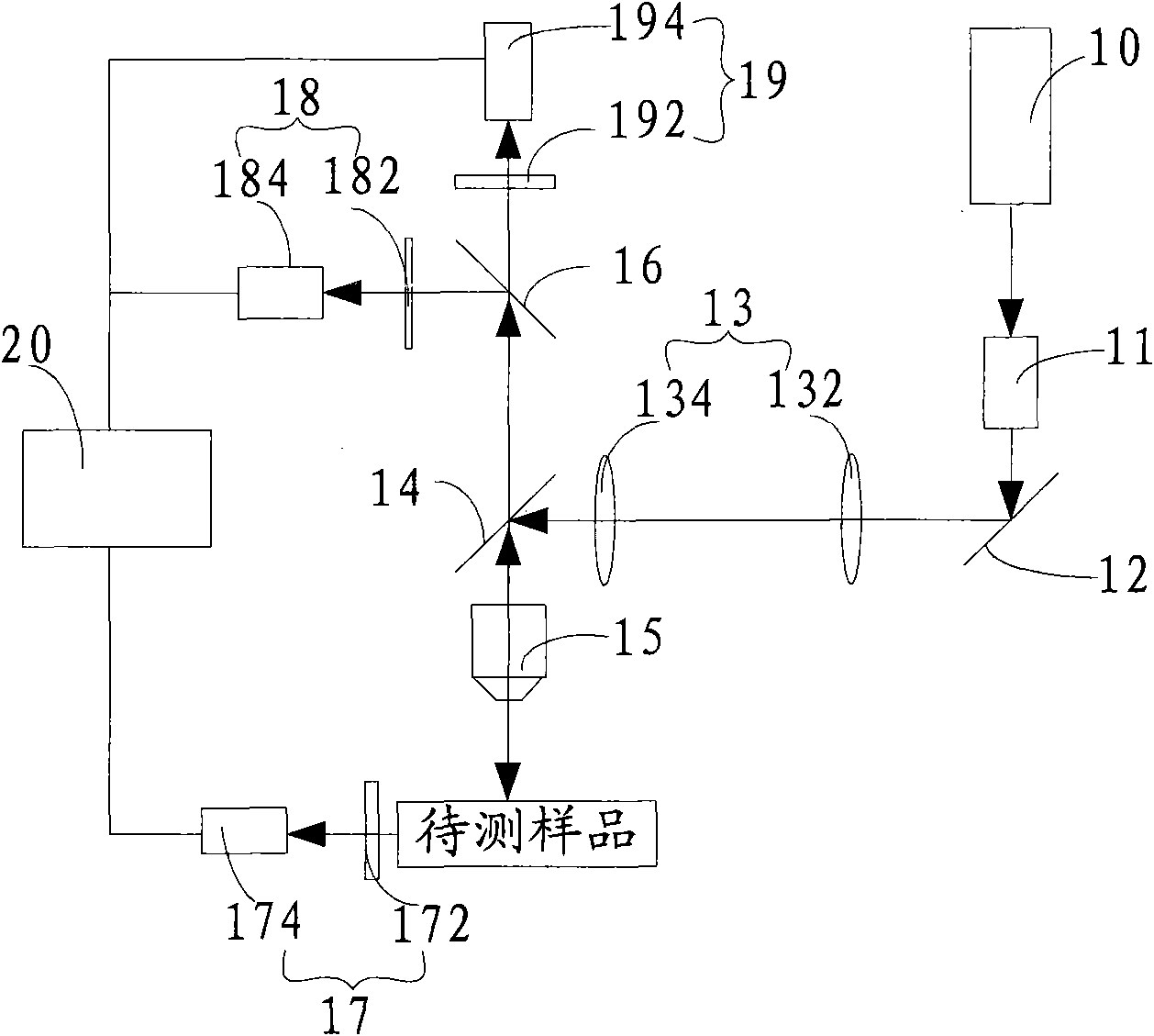

1.一种激光扫描成像装置,其特征在于,包括激光器、激光扫描镜、显微物镜、近红外散射光检测通道、双光子激发荧光检测通道、二次谐波检测通道和数据采集成像系统;

所述激光扫描镜接收所述激光器发出的激光并对激光进行二维平面上的扫描后将所述激光传到所述显微物镜并照射到待测样品上以激发出激发光,所述激发光包括近红外散射光信号、双光子激发荧光信号以及二次谐波信号,所述近红外散射光检测通道、双光子激发荧光检测通道和二次谐波检测通道分别接收所述待测样品发出的激发光并分别进行近红外散射光信号、双光子激发荧光信号和二次谐波信号的光电信号转换,所述数据采集成像系统收集光电转换后的信号并进行近红外散射成像、双光子激发荧光显微成像和二次谐波成像;还包括设置在所述激光扫描镜与所述显微物镜之间共焦设置的透镜对,所述透镜对包括第一透镜和第二透镜,所述第一透镜的前焦点与所述激光扫描镜重合,所述第一透镜的后焦点与第二透镜的前焦点重合,所述第二透镜的后焦点与所述显微物镜的后焦点重合,所述第一透镜和第二透镜的焦距与所述显微物镜的数值孔径和激光光束的直径匹配,激光经透镜对后光束的直径与所述显微物镜的数值孔径相同;还包括设置在所述第二透镜的后焦点或显微物镜的后焦点处的第一滤光片,所述第一滤光片为长反短透型滤光片,波长大于700nm的光被反射,波长在700nm以下的光将透过;所述第一滤光片将经透镜对传过来的激光反射后传入所述显微物镜;所述双光子激发荧光检测通道和所述二次谐波检测通道分别接收透过所述第一滤光片的待测样品激发光;还包括第二滤光片,所述第二滤光片为长反短透型滤光片,波长大于500nm的光被反射,波长在500nm以下的光将透过;所述双光子激发荧光检测通道接收被所述第二滤光片反射的待测样品激发光,所述二次谐波检测通道接收经所述第二滤光片透过的待测样品激发光;所述近红外散射光检测通道包括第三滤光片和第一光电倍增管,所述第三滤光片为短波截止型滤光片,波长大于700nm的光将透过;所述第一光电倍增管接收透过所述第三滤光片的待测样品激发光并转换成近红外散射电信号传入所述数据采集成像系统;所述双光子激发荧光检测通道包括第四滤光片和第二光电倍增管,所述第四滤光片为长波截止型滤光片,700nm以下波长的光将透过;所述第二光电倍增管接收透过所述第四滤光片的待测样品激发光,并转换成双光子激发电信号传入所述数据采集成像系统;所述二次谐波检测通道包括第五滤光片和第三光电倍增管,所述第五滤光片为带通滤光片,中心波长为400nm,带宽10nm的光将透过;所述第三光电倍增管接收透过所述第五滤光片的激发光,并转换成二次谐波电信号传入所述数据采集成像系统。

2.如权利要求1所述的激光扫描成像装置,其特征在于,还包括设置在所述激光器和激光扫描镜之间的用于实现激光功率衰减的电光调制器。

3.如权利要求1所述的激光扫描成像装置,其特征在于,所述激光器为钛宝石锁模或光纤锁模的皮秒或飞秒脉冲激光器。
