欢迎来到知嘟嘟! 联系电话:13095918853 卖家免费入驻,海量在线求购! 卖家免费入驻,海量在线求购!
知嘟嘟
我要发布
联系电话:13095918853
知嘟嘟经纪人
收藏
专利号: 2010102534359
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 水泥;混凝土;人造石;陶瓷;耐火材料〔4〕
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种微波介质陶瓷材料,其特征在于由重量百分比为95~99.75%的Li2Zn3Ti4O12和重量百分比为0.25~5%的低熔点物质组成;其中低熔点物质为H3BO3、BaCu(B2O5)、V2O5和Bi2O3中的一种;

所述的微波介质陶瓷材料的制备方法,其特征在于具体步骤为:

1)首先将Li2CO3、ZnO和TiO2按摩尔比Li2CO3∶ZnO∶TiO2=1∶3∶4配制成主粉体;

2)然后将配制好的主粉体混合均匀,按照粉体与分析纯酒精的重量比为1∶1向主粉体中加入分析纯酒精,采用湿磨法混合4~8小时,取出后在120~140℃下烘干,以80目的筛网过筛,过筛后压制成块状,然后以5℃/min的升温速率将压制的块状主粉体由室温升至850℃~950℃并在此温度下保温2~6h,制成烧块,即合成主晶相;

3)将上述制成的烧块粉碎,进行4~5小时的二次球磨,烘干后加入重量百分比为

0.25~5%的低熔点物质,配成粉料,按照粉料与分析纯酒精的重量比为1∶1向粉料中加入分析纯酒精,球磨4~8小时后取出,放入烘炉内在120~140℃下烘干,造粒后压制成小圆片,于500~600℃排胶,随炉冷却后得到瓷料,再将瓷料在875~925℃下烧结2~4h;

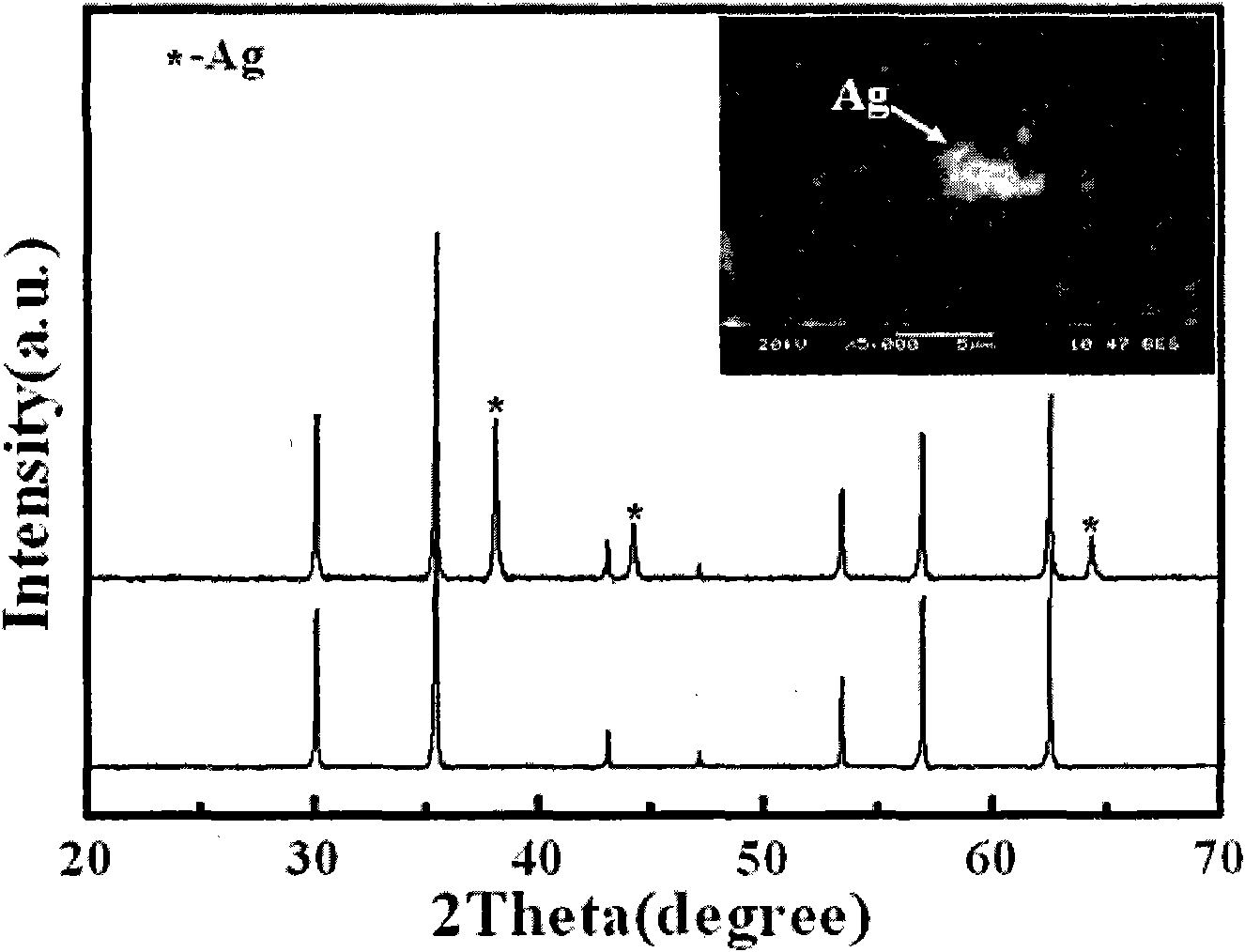

所述低熔点物质为H3BO3、BaCu(B2O5)、V2O5和Bi2O3中的一种。
