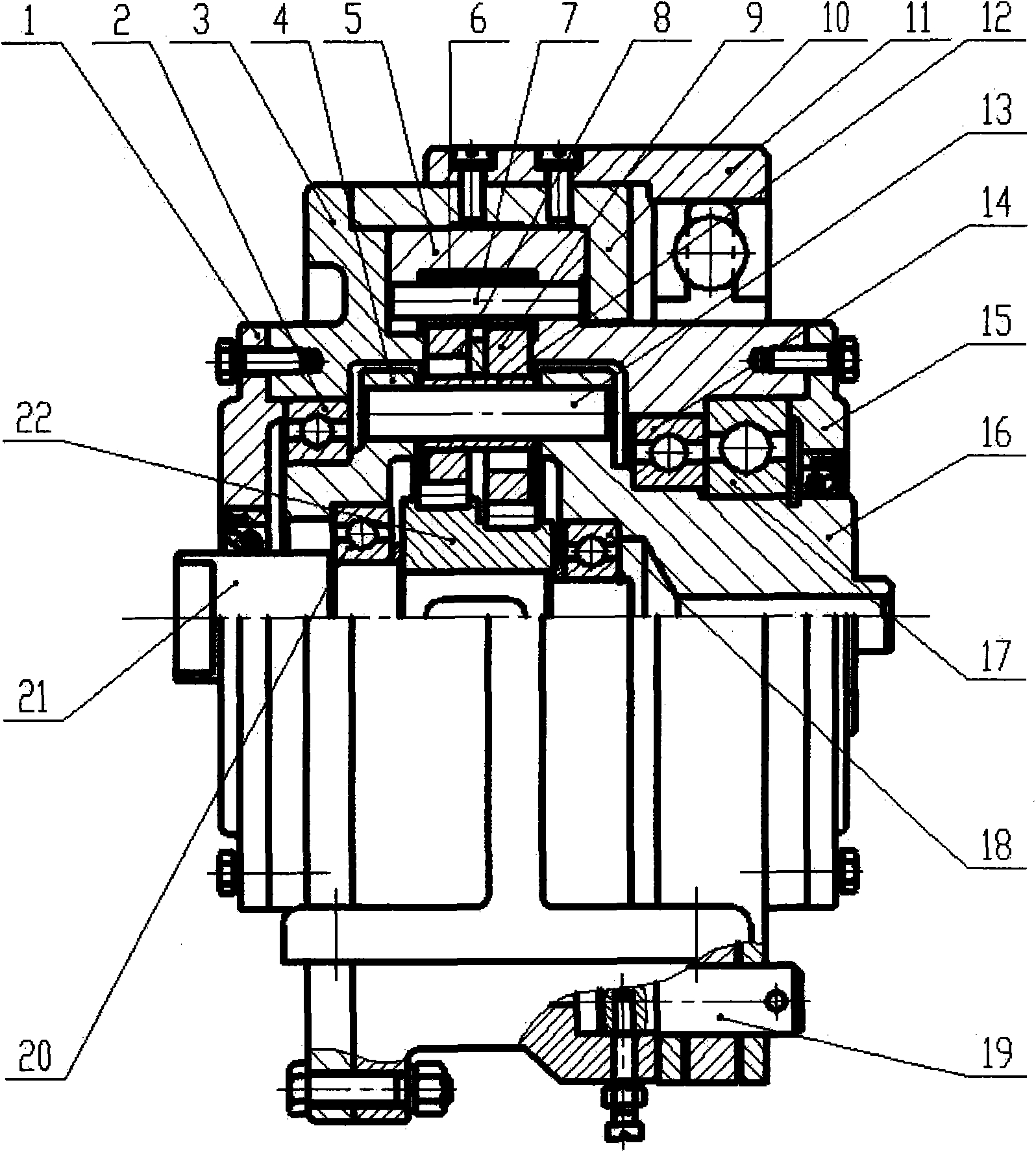

快速转辙机用针摆行星减速器，由左、右压盖(1)、(15)，均载盘支撑轴承(2)，端盖(3)，均载盘(4)，针齿壳(5)，针齿套(6)，针齿销(7)，左、右摆线轮(8)、(9)，机壳(10)，固定架(11)，柱销套(12)，柱销(13)，输出轴支撑轴承(14)、(17)，输出轴(16)，输入轴支撑轴承(18)、(20)，夹板轴(19)，输入轴(21)，双偏心轴承(22)，左、右夹板(25)、(23)，螺栓(24)，支撑垫(26)，弹簧(27)，弹簧垫(28)和加厚螺母(29)组成，其特征在于，均载盘(4)通过均载盘支撑轴承(2)支撑在机壳端盖(3)上，输出轴(16)由输出轴支撑轴承(14)、(17)两端支撑，输出轴支撑轴承(14)和(17)的外径不同，使输出机构轴向方便定位；输入轴(21)由输入轴支撑轴承(18)、(20)支撑，右端支撑于输出轴(16)内中心孔表面，左端支撑于均载盘(4)内中心孔表面；输入轴(21)回转时采用键联带动双偏心轴承(22)使两片相位差180°的左、右摆线轮(8)、(9)作行星运动，左摆线轮(8)与右摆线轮(9)的中心圆内表面作为双偏心轴承(22)的轴承外圈使用；柱销(13)左端与载盘(4)联为一体，采用间隙配合，柱销(13)右端与输出轴(16)采用过盈配合；机壳(10)圆柱内表面与针齿壳(5)圆柱外表面之间为动配合，可以相对转动，针齿壳(5)的固定是依靠左夹板(25)和右夹板(23)的夹紧力，而该夹紧力的大小可通过弹簧(27)的压紧力来调整，弹簧(27)套在头部嵌于固定架(11)中的尾部拧有加厚螺母(29)的螺栓(24)上，当外载力矩超过由弹簧(27)夹紧力所产生的夹持力矩时，针齿壳(5)圆柱外表面在机壳(10)圆柱内表面中打滑从而起到过载保护作用。

2.如权利要求1所述的快速转辙机用针摆行星减速器，其特征在于，柱销（13)与柱销 套（12)相配，均布于均载盘（4)和输出轴（16)上，数量为8-12个。

3.如权利要求1所述的快速转辙机用针摆行星减速器，其特征在于，针齿销（7)和针齿 套（6)相配，数量为16-20个。
