专利号: 2010102903457
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

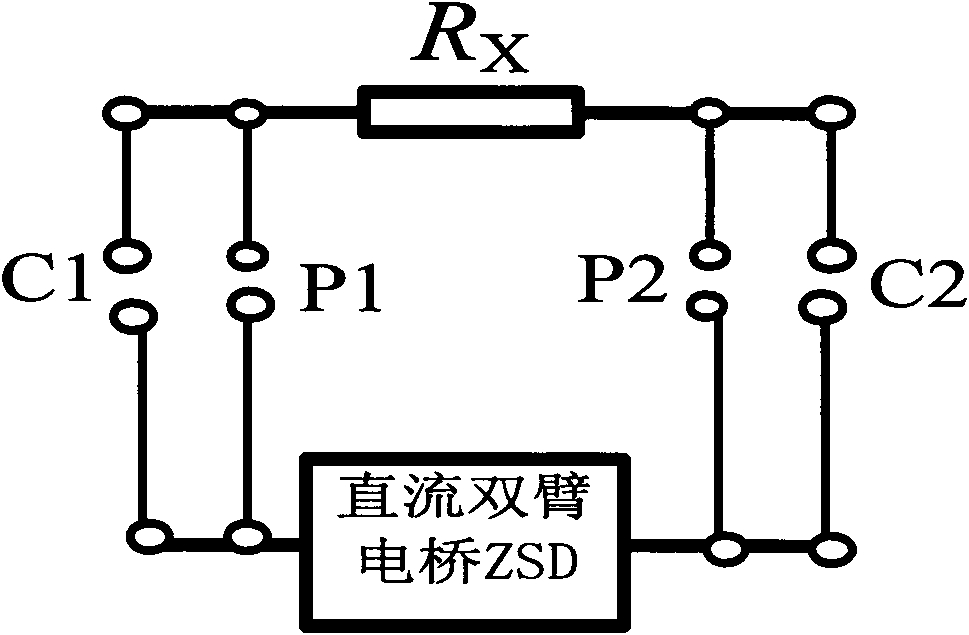

1.一种串联附加电阻差值法的特小直流电阻测量方法,直流双臂电桥的左右两端接头中的一对电流接头在外,另一对电位接头内,其特征是采用如下步骤:(1)将直流双臂电桥左右两端接头均连接特小被测电阻RX的任一端,在特小被测电阻RX一端与直流双臂电桥一端接头之间串接附加电阻RAdd,测量出第一次被测总电阻R1为:R1=RAdd+rA1+rA2;

rA1是附加电阻连接点的接触电阻;

rA2是直流双臂电桥另一端连接点的接触电阻;

(2)将直流双臂电桥的串接附加电阻RAdd一端以及不具有附加电阻RAdd另一端分别连接特小被测电阻RX的两端,测量出第二次被测总电阻R2为:R2=RAdd+rA1+rA2+RX;

(3)根据公式RX=R2-R1计算出特小被测电阻RX。

2.根据权利要求1所述的串联附加电阻差值法的特小直流电阻测量方法,其特征是:所述直流双臂电桥的步进盘选择0.01Ω档,倍率档选择最小倍率×0.01档。
