专利号: 2010102905698
申请人: 铁鎯电动工具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

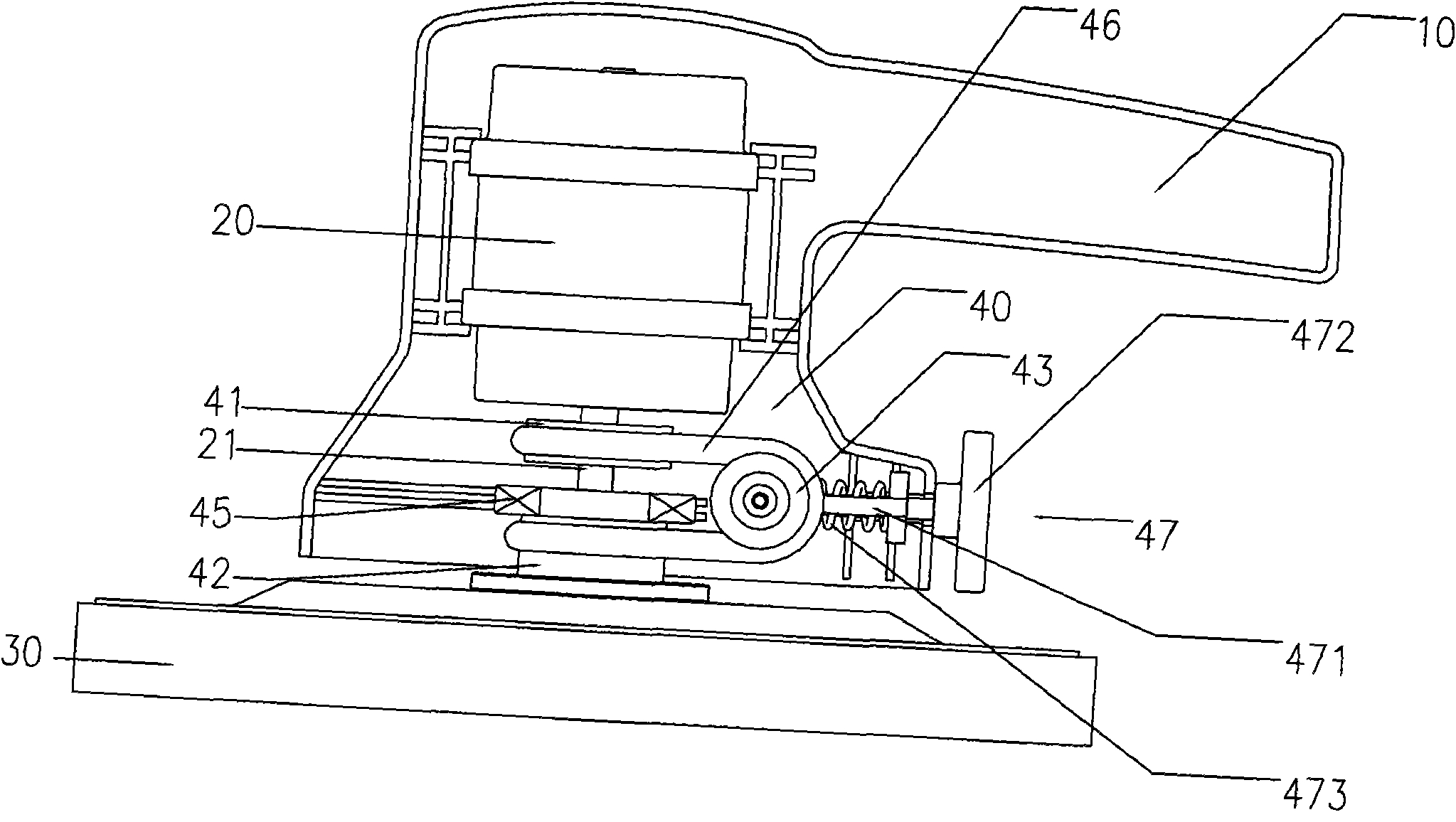

1.一种正反转抛光机,包括:

机壳;

电机,固定于该机壳上,并具有驱动轴;

抛光装置,包括:第一抛光单元和第二抛光单元,所述第一抛光单元包括与所述驱动轴垂直的第一固定盘,及固定连接于该第一固定盘外侧的第一抛光材料;所述第二抛光单元包括与所述驱动轴垂直的第二固定盘,及固定连接于该第二固定盘外侧的第二抛光材料;

其中,该第一抛光材料的抛光面和该第二抛光材料的抛光面在同一平面上,并同心反向旋转;及

正反转装置,包括:第一驱动轮,连接于该驱动轴并受其驱动,第二驱动轮,固定连接于该第二固定盘,及变向轮,连接于该第一驱动轮及该第二驱动轮,其中,该第一固定盘连接于该驱动轴并受其驱动,以实现该第一抛光材料的正转,该变向轮将该第一驱动轮的旋转反向传递给该第二驱动轮,以实现该第二抛光材料的反转。

2.根据权利要求1所述的正反转抛光机,其中,该正反转装置进一步包括轴承,该第一固定盘直接固定于该驱动轴上,该轴承套设于该驱动轴上,该第二驱动轮连接于该轴承,使得该第二驱动轮不直接随该驱动轴发生旋转,以实现该第一固定盘与该第二固定盘的同心逆向旋转。

3.根据权利要求1所述的正反转抛光机,其中,该正反转装置进一步包括加固轴承,设置于该第二驱动轮与该机壳之间,以使该第二驱动轮平稳运转,并提高该电机的该驱动轴的刚性。

4.根据权利要求1所述的正反转抛光机,其中,该第一驱动轮和该第二驱动轮平行设置,并与该变向轮垂直,该变向轮可旋转设置于该机壳上,该第一驱动轮,该第二驱动轮分别设置于该变向轮上下两端,与该变向轮通过轮齿进行连接,通过该变向轮上下两侧前进方向相反的原理,实现将该第一驱动轮的旋转反向传递给该第二驱动轮的目的。

5.根据权利要求1所述的正反转抛光机,其中,该正反转装置进一步包括皮带,该第一驱动轮和该第二驱动轮平行设置,并与该变向轮垂直,该变向轮可旋转设置于该机壳上,该皮带套设在该第一驱动轮上,延伸至该变向轮,绕过该变向轮后延伸回该第二驱动轮并套设于其上,从而通过该变向轮改变了该皮带的前进方向,使该第一驱动轮和该第二驱动轮同心反向旋转。

6.根据权利要求1所述的正反转抛光机,其中,该变向轮包括第一部分和第二部分同心反向旋转,该第一部分与该第二部分分别设置于该第一驱动轮和该第二驱动轮的两侧,分别承接延伸于其两侧的该皮带,以在该第一驱动轮的转动下发生相向转动,从而把旋转反向传递给该第二驱动轮。

7.根据权利要求1所述的正反转抛光机,其中,该变向轮的直径等于该第一驱动轮和该第二驱动轮的距离,该第一驱动轮与该第二驱动轮分别垂直于该变向轮的上下两端,以使得该皮带从该第一驱动轮延伸至该变向轮的部分与该皮带从该变向轮延伸至该第二驱动轮的部分平行,该皮带前进方向与该第一驱动轮和该第二驱动轮的旋转方向在同一直线上。

8.根据权利要求1所述的正反转抛光机,其中,该正反转装置包括两个变向轮,该第一驱动轮与该第二驱动轮平行放置,该两个变向轮并排放置,分别垂直于该第一驱动轮及该第二驱动轮,并分别与该第一驱动轮及该第二驱动轮对齐,使该皮带从该第一驱动轮延伸至该变向轮的部分与该皮带从该变向轮延伸至该第二驱动轮的部分平行。

9.根据权利要求1所述的正反转抛光机,其中,该正反转装置进一步包括调节组件,该机壳具有通孔,其中,该调节组件包括调节杆,通过该通孔设置于该机壳上,该调节杆具有内端连接于该变向轮,可沿该皮带从该第一驱动轮到该变向轮的延伸方向运动,以改变该变向轮与该第一驱动轮和该第二驱动轮之间的距离来调节该皮带的松紧。

10.根据权利要求9所述的正反转抛光机,其中,该调节组件进一步包括调节旋钮设置于该机壳上,该调节杆具有外端与该调节旋钮通过螺纹进行连接,当旋动该调节旋钮时,可调节该调节杆的位置以调节该皮带的松紧程度。

11.根据权利要求9所述的正反转抛光机,其中,该调节杆的该内端固定连接于该旋转轴,该第一部分和该第二部分分别相对于该旋转轴同心反向旋转,该机壳具有两个滑槽沿该调节杆运动方向设置,该旋转轴的两端分别收纳在该两个滑槽内,以在对该皮带进行调节时沿该两个滑槽移动,增加该调节组件的稳定性。

12.根据权利要求9所述的正反转抛光机,其中,该调节组件进一步包括调节弹簧,设置于该调节杆上,支撑架,设置于该调节杆上并可沿其滑动,固定连接于该变向轮,其中,该调节弹簧被压缩于该支撑架与该调节杆的内端之间,作用于该支撑架,将其推离该调节杆的该内端以收紧该皮带,即使该皮带随使用变得松驰,该调节弹簧仍可在一定范围内调节该皮带的松紧。

13.根据权利要求1所述的正反转抛光机,其中,该正反转装置进一步包括调节组件,该机壳具有通孔,其中,该调节组件包括调节弹簧设置于该机壳和该变向轮之间,并沿该皮带从该第一驱动轮到该变向轮的延伸方向拉伸,产生一作用力将该变向轮拉离该第一驱动轮和该第二驱动轮,以收紧该皮带,该机壳具有两个滑槽沿该调节弹簧拉伸方向设置,该旋转轴的两端分别收纳在该两个滑槽内,以在对该皮带进行调节时沿该两个滑槽移动,增加该调节组件的稳定性。
