1.一种抗湿性膨胀型阻燃聚烯烃混合物的制备方法,其特征在于包括如下步骤:(1)在双辊温度为140~190℃的开放式热炼机上加入载体树脂,待其熔融包辊后,先加入羟基多元醇,熔融混炼均匀后,再加入磷氮膨胀型阻燃剂和粘土,混炼均匀后出片,粉碎后制得抗湿性阻燃复合物,各原料组分的质量份数如下:a、载体树脂 5~15b、羟基多元醇 10~20c、磷氮膨胀型阻燃剂 15~30
d、粘土 1~3所述载体树脂为热塑性聚氨酯弹性体、聚丙烯、聚丙烯接枝马来酸酐或乙烯-醋酸乙烯酯共聚物;
所述羟基多元醇为季戊四醇、双季戊四醇或三季戊四醇;
所述磷氮膨胀型阻燃剂为三聚氰胺磷酸盐、三聚氰胺焦磷酸盐或三聚氰胺多磷酸盐;
所述粘土为有机蒙脱土或高岭土;
(2)在双辊温度为140~190℃的开放式热炼机上加入聚烯烃树脂,待其熔融包辊后,依次加入抗氧剂和所述抗湿性阻燃复合物,混炼均匀即可制得抗湿性膨胀型阻燃聚烯烃混合物;以质量份数计,聚烯烃树脂为100份,抗氧剂B215为0.1~0.2份,抗湿性阻燃复合物为20~50份;
所述聚烯烃树脂为聚丙烯、聚乙烯或乙烯-醋酸乙烯酯共聚物。
2.根据权利要求1所述的抗湿性膨胀型阻燃聚烯烃混合物的制备方法,其特征在于:步骤(1)所述的双辊温度为170~190℃。
3.根据权利要求1所述的抗湿性膨胀型阻燃聚烯烃混合物的制备方法,其特征在于:所述步骤(1)的熔融混炼的时间为5~10分钟。
4.根据权利要求1所述的抗湿性膨胀型阻燃聚烯烃混合物的制备方法,其特征在于:所述步骤(1)的再混炼的时间为5~10分钟。
5.根据权利要求1所述的抗湿性膨胀型阻燃聚烯烃混合物的制备方法,其特征在于:所述步骤(2)的混炼的时间为10~15分钟。

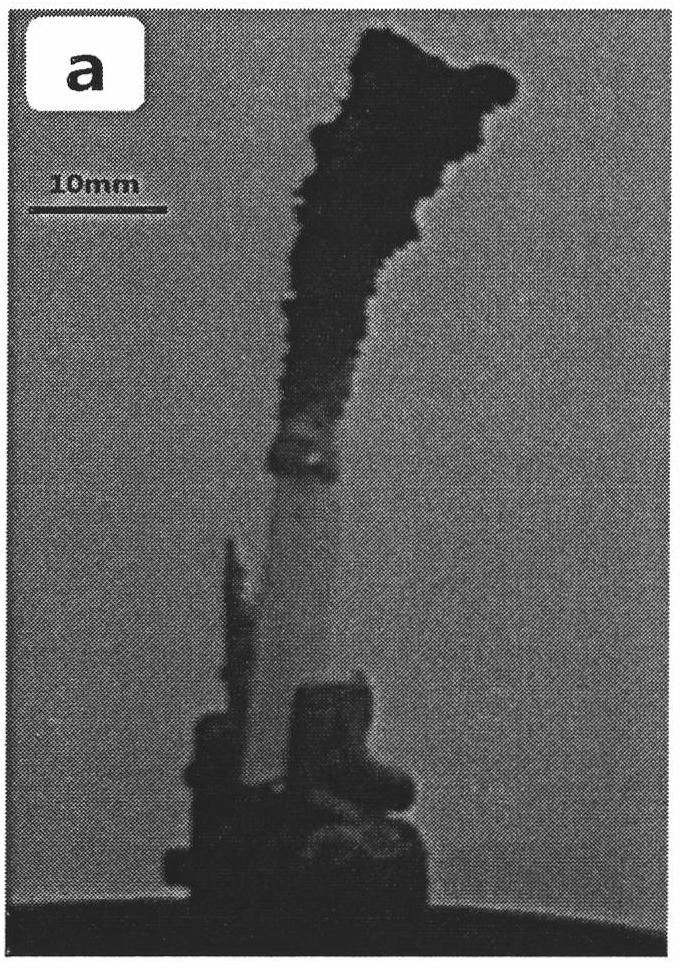

6.一种抗湿性膨胀型阻燃聚烯烃混合物,其特征在于由权利要求1-5任一项方法制备。
