1.一种水热法合成不同形貌纳米氧化铈的方法，其特征在于；采用如下步骤：

1)室温下配制浓度为0.01-0.1mol/L的Ce(NO3)·6H2O水溶液；

2)按照体积比1∶1-8∶1-10加入H2O2、硝酸亚铈水溶液和反应温度下能挥发成气体且不参与反应的有机溶剂形成混合溶液；

3)将混合溶液放入高温反应釜中，140-240℃下反应2-72h；

4)反应结束后，倒去上层溶液，纳米氧化铈直接沉在反应釜底部，加入乙醇分散即可。

2.如权利要求1所述的一种水热法合成不同形貌纳米氧化铈的方法，其特征在于；所述有机溶剂为甲苯、乙醇或丙酮。

3.如权利要求1所述的一种水热法合成不同形貌纳米氧化铈的方法，其特征在于；

Ce(NO3)·6H2O水溶液为0.01～0.05mol/L，H2O2、硝酸亚铈水溶液和有机溶剂体积比为

1∶1～4∶1～4，反应温度为140～210℃，反应时间为2～24h时，制备出的纳米氧化铈为八面体。

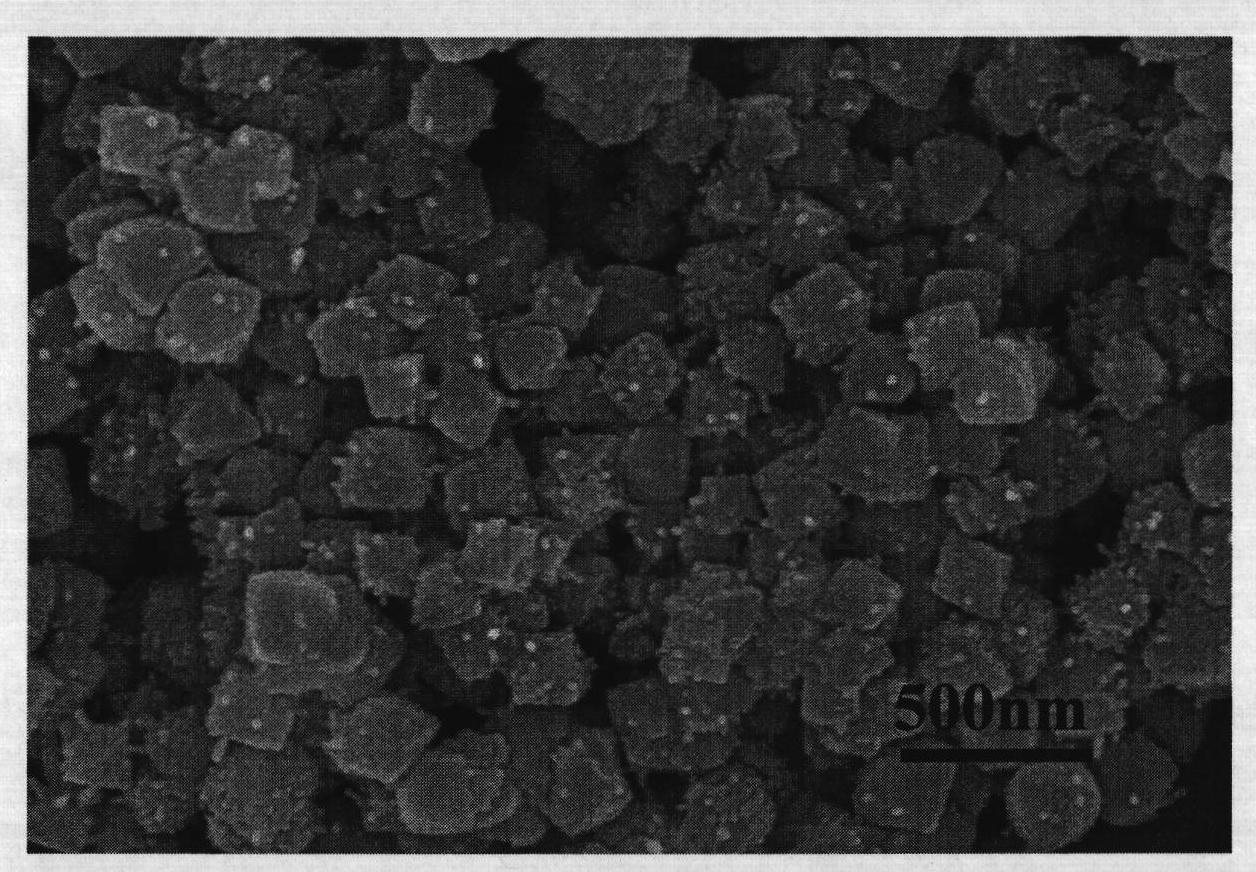

4.如权利要求1所述的一种水热法合成不同形貌纳米氧化铈的方法，其特征在于：Ce(NO3)·6H2O水溶液为0.06～0.07mol/L，H2O2、硝酸亚铈水溶液和有机溶剂的体积比为

1∶4～7∶4～7，反应温度为180～200℃，反应时间为12～48h时，制备出的纳米氧化铈为纳米方块。

5.如权利要求1所述的一种水热法合成不同形貌纳米氧化铈的方法，其特征在于：Ce(NO3)·6H2O水溶液为0.05～0.1mol/L，H2O2、硝酸亚铈水溶液和有机溶剂的体积比为

1∶6～10∶6～10，反应温度为210℃～240℃，反应时间为36～72℃时，制备出的纳米氧化铈为纳米棒。
