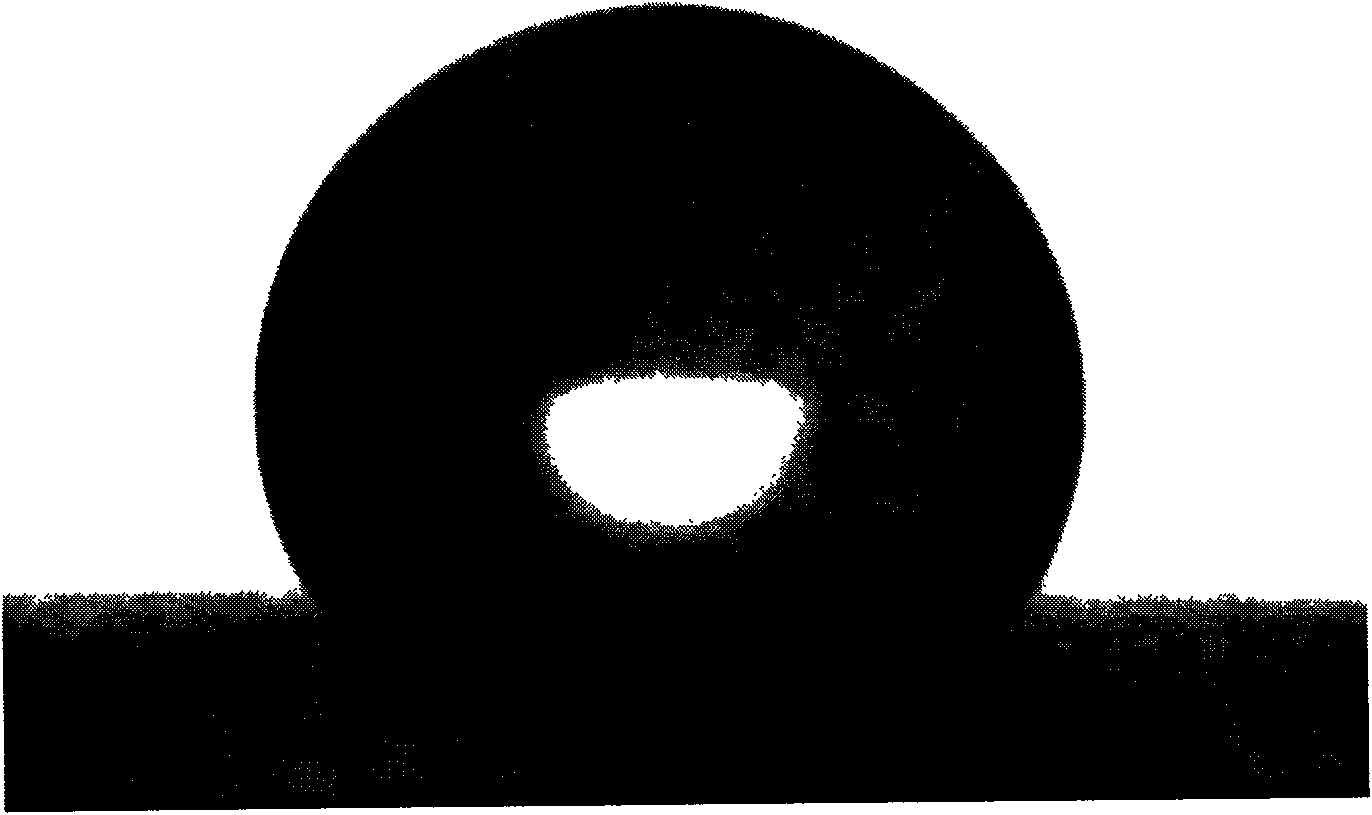

1.一种聚四氟乙烯制品表面改性的方法,其特征是:包括如下步骤:
步骤1:将聚四氟乙烯制品表面浸入质量百分比浓度为50%~100%的聚乙二醇溶液o o o o
中,所述的浸渍温度为20C~150C,浸渍时间为1小时~24小时,然后在10C~150C温度下烘干除去聚乙二醇聚四氟乙烯制品表面的溶剂;
步骤2: 将聚四氟乙烯制品放入等离子体发生装置中,在等离子体氛围区进行等离子体表面改性;
步骤3: 取出聚四氟乙烯制品,洗涤除去未在聚四氟乙烯制品表面接枝上的聚乙二醇,然后干燥,得到表面改性的聚四氟乙烯制品。
2.根据权利要求1所述的一种聚四氟乙烯制品表面改性的方法,其特征是:所述的步骤1中,聚乙二醇溶液的溶剂为水、甲醇、乙醇、丙醇、正丁醇、异丁醇、正戊醇、正辛醇、丙酮、丁酮、氯仿、二氯甲烷、乙醚、二硫化碳、1-甲基-2-吡咯烷酮、N,N-二甲基甲酰胺、N,N-二甲基乙酰胺、二甲亚砜、四氢呋喃、乙酸乙酯、二氧六环、乙腈、苯、甲苯和二甲苯中的至少一种。
3.根据权利要求1或2所述的一种聚四氟乙烯制品表面改性的方法,其特征是:所述的聚乙二醇的分子量为200~400000。
4.根据权利要求1或2所述的一种聚四氟乙烯制品表面改性的方法,其特征是:所述的等离子体处理的功率为10W~1500W,等离子体处理时间为0.5分钟~120分钟。
5.根据权利要求1或2所述的一种聚四氟乙烯制品表面改性的方法,其特征是:所述的等离子体气体为空气、惰性气体、氨气、氧气、氢气、氮气、二氧化碳、二氧化硫、甲烷、乙烷、丙烷、丁烷、戊烷、己烷、庚烷、辛烷、壬烷、癸烷、十一烷、十二烷、乙烯、丙烯、丁烯、戊烯、己烯、丙二烯、丁二烯、异戊二烯、乙炔、丙炔、丁炔、三氟甲烷、三氟氯甲烷、三氟溴甲烷、一氧化氮、四氟甲烷、硅烷、硅氧烷、水、甲醇、乙醇、丙烯酸和甲基丙烯酸蒸汽中的至少一种。
6.根据权利要求5所述的一种聚四氟乙烯制品表面改性的方法,其特征是:所述的惰性气体为氩气、氦气、氖气和氪气中的一种或两种以上的组合气体。
