1.一种凹凸棒和钛氧基化合物复合材料电流变液，包括连续相和分散在连续相中的分散相，所述的连续相为液体绝缘介质，其特征在于，所述的分散相为凹凸棒和钛氧基化合物复合材料，所述的凹凸棒的直径为10nm～70nm，长度为60nm～2μm；

所述的电流变液中分散相的质量浓度为5％～75％。

2.根据权利要求1所述的凹凸棒和钛氧基化合物复合材料电流变液，其特征在于，所述的凹凸棒和钛氧基化合物复合材料的制备方法包括：(1)将可溶性钙盐化合物和有机酸溶于水和乙醇的混合溶剂中，再加入凹凸棒，混合均匀，调节pH值为4～7，得到悬浊液a；

其中，每升混合溶剂中钙离子的摩尔数为0～0.3mol，钙离子与有机酸的摩尔比为

1∶1～4；每升混合溶剂中凹凸棒的克数为0.1g～1.0g；所述的水和乙醇的混合溶剂中水与乙醇的体积比为1∶2～10；

(2)将草酸溶于水和乙醇的混合溶剂中，再滴加入钛盐化合物，边滴加边搅拌，直至形成溶液b；

其中，所述的溶液b中钛离子的浓度为0.1mol/L～0.3mol/L，且钛离子与草酸的摩尔比为1∶0～3.5；所述的水和乙醇的混合溶剂中水与乙醇的体积比为1∶0～3；

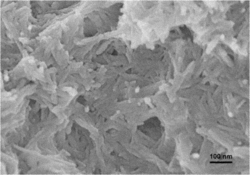

(3)边搅拌边将悬浊液a滴加到溶液b中，逐渐形成乳白色沉淀，反应完全后，将生成的沉淀陈化后洗涤离心，得到的沉淀物经真空干燥和常压干燥，得到凹凸棒和钛氧基化合物复合材料。

3.根据权利要求2所述的凹凸棒和钛氧基化合物复合材料电流变液，其特征在于，步骤(1)中，所述的可溶性钙盐化合物为醋酸钙、无水硝酸钙、四水硝酸钙、无水氯化钙、二水氯化钙或六水氯化钙。

4.根据权利要求2所述的凹凸棒和钛氧基化合物复合材料电流变液，其特征在于，步骤(1)中，所述的有机酸为甲酸、乙酸、柠檬酸中的一种或多种。

5.根据权利要求2所述的凹凸棒和钛氧基化合物复合材料电流变液，其特征在于，步骤(2)中，所述的钛盐化合物为四氯化钛、四溴化钛、钛酸四丁酯、钛酸四乙酯或钛酸异丙酯。

6.根据权利要求2所述的凹凸棒和钛氧基化合物复合材料电流变液，其特征在于，步骤(3)中，所述的陈化条件为：在室温至70℃下陈化2小时～24小时。

7.根据权利要求2所述的凹凸棒和钛氧基化合物复合材料电流变液，其特征在于，步骤(3)中，所述的真空干燥条件为：在50℃～60℃真空干燥10小时～24小时。

8.根据权利要求2所述的凹凸棒和钛氧基化合物复合材料电流变液，其特征在于，步骤(3)中，所述的常压干燥条件为：在100℃～130℃常压干燥2小时～5小时。

9.根据权利要求1所述的凹凸棒和钛氧基化合物复合材料电流变液，其特征在于，所述的液体绝缘介质为硅油。

10.根据权利要求9所述的凹凸棒和钛氧基化合物复合材料电流变液，其特征在于，所述的硅油为甲基硅油或羟基硅油。
