专利号: 2010105125698
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

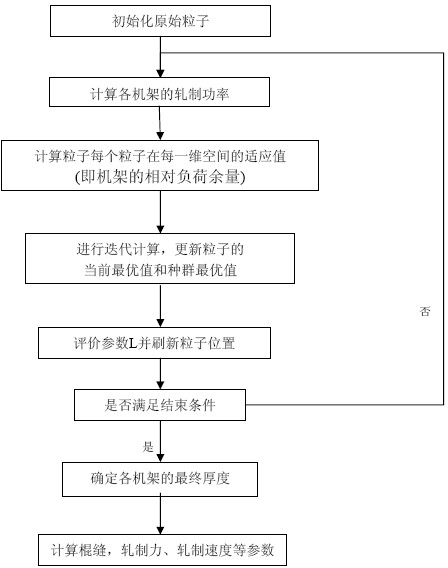

1. 一种多电机负荷优化的冷连轧控制方法,其特征在于:所述冷连轧控制方法包括以 下步骤:1)、分配各机架出口厚度,每个机架对应一台驱动电机,并以各机架的出口厚度为基础 给定浮动范围初始化形成原始粒子,粒子所在的位置即表示机架出口厚度;2)、根据原始粒子的数据,依照机架出口厚度,计算每个机架对应的驱动电机的轧制功 率,并采用等相对负荷余量为目标函数,则有:式中,F为目标函数值,Na , Nis为第i、j机架主电机的额定功率;队、〜为第i、j机架轧制功率;η为机架数;3)、采用量子粒子群算法,迭代方程如下式中,^为第i组粒子的第d维参数,每一维对应一个机架;t是迭代次数,a和b是两 个在(0,1)之间的随机数,pbest为粒子组本身所找到的最优解,即个体极值,gbest是整个种群目前找到的最优值,称之为全局极值,Pm1是一个在之间得到的随 机数称之为三角势阱模型长度,在以后出现的解释框图中以参数L代替,其中w为一个满足小于^l2的随机数,X为粒子更新后的位置;4)、依照更新后的位置,得到更新后的机架出口厚度,依照公式(1)计算得到更新后的 目标函数值;对于单一粒子组,如果更新后的目标函数值小于该组粒子之前的目标函数值, 则称该值为该粒子组的个体最优解,即个体极值;对于整个粒子群组,性能表现最好的粒子 组,与上次迭代的全局极值比较,取最优解为新的全局极值;5)、检查迭代结束条件,若得到满意误差范围内全局极值或迭代次数达到预设限值,则 结束迭代;反之返回到步骤3)继续迭代。6)、根据得到的全局最优解,确定各机架的最终出口厚度,再根据轧制力模型计算轧制力。

2.如权利要求1所述的多电机负荷优化的冷连轧控制方法,其特征在于:所述步骤6) 中,所述轧制力模型采用如下公式计算:式中,f是轧制压力,D是工作辊直径,E是轧辊弹性模量,H是各机架入口厚度,S是变 形率,d为平均变形抗力,u是摩擦系数; 压扁半径计算公式为:式中,R为轧辊半径,B为轧件宽度,Ak为绝对压下量。 接触弧长的计算公式为:

轧制力矩主要由以下三部分组成:

其中Ml为使轧件产生塑性变形力矩,M2为摩擦力矩,M3为电机空载力矩。
