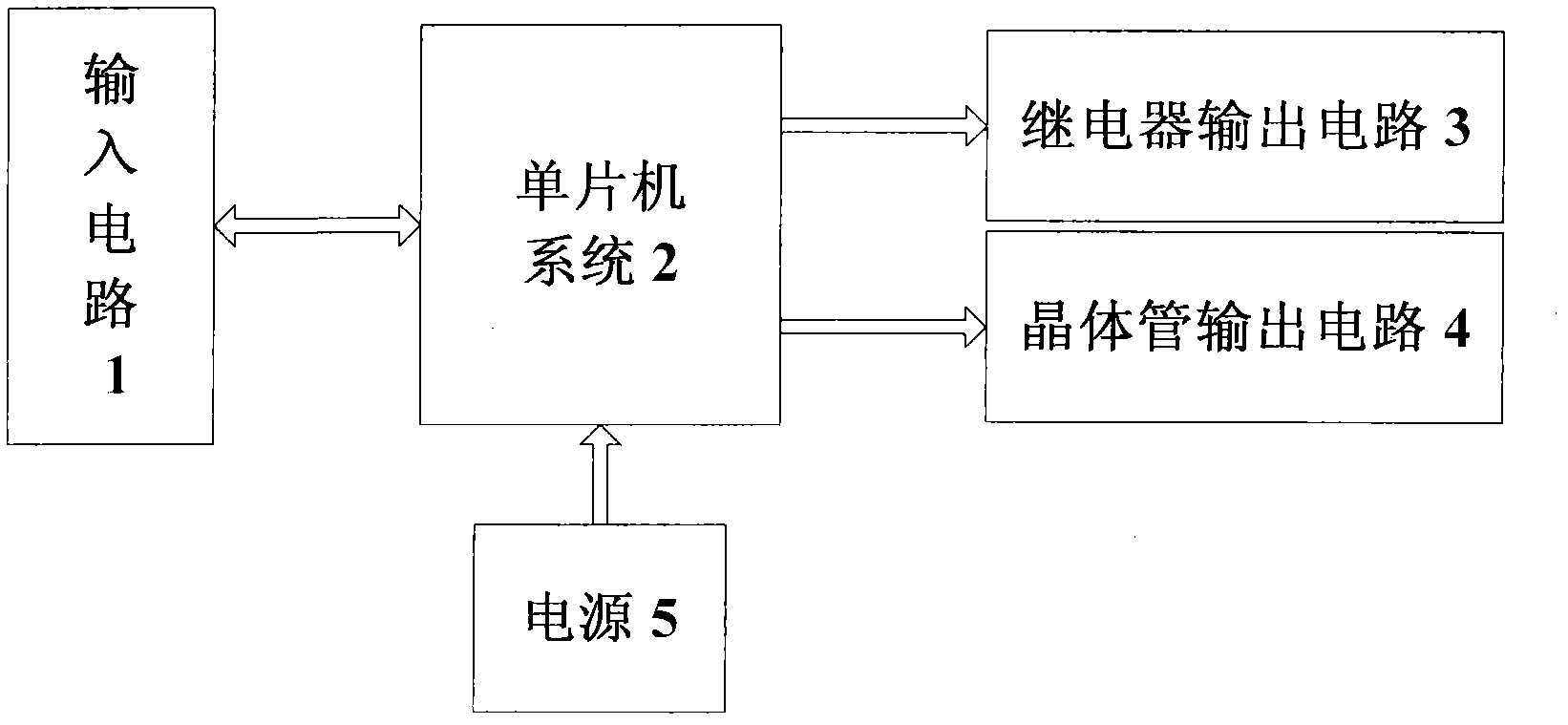

1.一种逻辑控制装置，包括有单片机系统(2)，其特征在于，还设置有：输入电路(1)，用于单片机系统(2)接受现场设备提供的信号，现场设备包括按钮、操作开关、限位开关、继电器触点、接近开关；继电器输出电路(3)，用于将单片机的微弱电信号经过光电隔离、功率放大处理后变换成外部设备所需要的强电信号，以驱动执行接触器、电磁阀、电磁铁；

晶体管输出电路(4)，用于将单片机的微弱电信号经过光电隔离、功率放大处理后变换成外部设备所需要的强电信号，以驱动执行元件；电源(5)，用于向单片机或外设提供电源，该电源具有5V、12V、24V互相切换功能。

2.根据权利要求1所述的逻辑控制装置，其特征在于，所述的输入电路(1)由NPN转换电路S1，PNP转换电路S2，两个光电隔离U1A、U1B，达林顿驱动管U2，两个LED指示灯D1、D2组成；NPN转换电路S1与光电隔离U1A连接，PNP转换电路S2与光电隔离U1B连接；达林顿驱动管U2的输入与两个光电隔离U1A、U1B连接，输出与两个LED指示灯D1、D2相连。

3.根据权利要求1所述的逻辑控制装置，其特征在于，所述的继电器输出电路(3)由一个驱动芯片(U3A)、LED指示灯(D21)、光电隔离(U4A)、晶体管(Q1)、继电器(K1)组成；驱动芯片(U3A)与单片机系统(2)输出口连接，用于驱动LED指示灯(D21)；光电隔离(U4A)输入部分与+5V电源和LED指示灯(D21)连接，输出部分通过电阻(R7、R8)与晶体管(Q1)连接；晶体管(Q1)的输出连接控制继电器(K1)。

4.根据权利要求1所述的逻辑控制装置，其特征在于，所述的晶体管输出电路(4)由一个驱动芯片(U13A)、LED指示灯(D3)、光电隔离(U5A)、晶体管(Q2)组成；驱动芯片(U13A)与单片机系统(2)输出口连接，用于驱动LED指示灯(D3)；光电隔离(U5A)输入部分与+5V电源和LED指示灯(D3)连接，输出部分通过电阻(R11、R12)与晶体管(Q2)连接；晶体管(Q2)的输出连接外部控制元件。
