专利号: 2010105659290
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

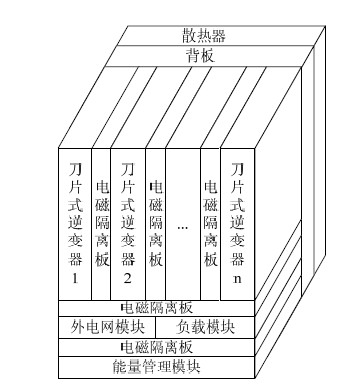

1.一种适用于微电网的刀片式逆变服务器,其特征在于:所述刀片式逆变服务器包括背板、多个刀片式逆变器、外电网模块、负载模块和能量管理模块;多个刀片式逆变器具有统一的能源接口、强电接口和通讯接口,所述刀片式逆变器、外电网模块、负载模块和能量管理模块具有统一的电气接口和通讯接口,其中,所述背板上设有与所述刀片式逆变器、外电网模块和负载模块匹配的强电接口和通讯接口,还设有与能量管理模块连接的电气接口和通讯接口,所述刀片式逆变器、外电网模块、负载模块和能量管理模块插装在所述背板上;

刀片式逆变器和外电网模块、负载模块电连接,所述能量管理模块根据当前工作模式控制各刀片式逆变器能量的汇流以及能量在负载、外电网和蓄电池之间的分配,所述能量管理模块与所述刀片式逆变器、外电网模块和负载模块电连接。

2.如权利要求1所述的适用于微电网的刀片式逆变服务器,其特征在于:所述刀片式逆变服务器还包括电磁隔离板,所述背板上设有与所述电磁隔离板连接的机械接口,所述电磁隔离板插装在所述背板上,相邻的刀片式逆变器之间设有电磁隔离板,所述刀片式逆变器与外电网模块、负载模块之间设有电磁隔离板,所述外电网模块、负载模块与能量管理模块之间设有电磁隔离板。

3.如权利要求1或2所述的适用于微电网的刀片式逆变服务器,其特征在于:所述刀片式逆变服务器还包括散热器,所述背板上设有与所述散热器连接的机械接口,所述散热器插装在所述背板的背面,所述刀片式逆变器、外电网模块、负载模块和能量管理模块插装在所述背板的正面。

4.如权利要求1或2所述的适用于微电网的刀片式逆变服务器,其特征在于:所述多个刀片式逆变器中,能源接口与不同的能源形式一一对应,所述能源接口的电气参数与对应的能源形式匹配;所述强电接口具有统一的电气参数和机械接口参数;所述通讯接口具有统一的电气参数和机械接口参数。

5.如权利要求2所述的适用于微电网的刀片式逆变服务器,其特征在于:所述多个电磁隔离板中,机械接口具有统一的机械形式和参数。

6.如权利要求1或2所述的适用于微电网的刀片式逆变服务器,其特征在于:所述能量管理模块中,工作模式包括无储能式能量源离网模式、无储能式能量源并网模式、有储能式能量源离网模式和有储能式能量源并网模式,刀片式逆变器中的蓄电池逆变器或电容逆变器定义为储能式能量源;

当刀片式逆变器不存在蓄电池逆变器或电容逆变器时,无储能式能量源离网模式的控制过程:根据负载功率控制刀片式逆变器的输出功率;无储能式能量源并网模式的控制过程:若刀片式逆变器功率足够,首先满足负载的用电功率,富余电能输送至外电网,若刀片式逆变器功率不足,则从外电网吸收电能;

当刀片式逆变器含有蓄电池逆变器或电容逆变器时,有储能式能量源离网模式的控制过程:首先满足负载的用电功率;若有能量富余,则向储能式能量源充电,储存能量;再能量富余,则控制降低刀片式逆变器的输出功率;有储能式能量源并网模式的控制过程:若刀片式逆变器功率足够,首先满足负载的用电功率,富余电能充入储能式能量源,再富余电能输送至外电网;若刀片逆变器功率不足,则从外电网吸收电能,共同满足储能式能量源充电功率和负载的用电功率。
