专利号: 2010105756642
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

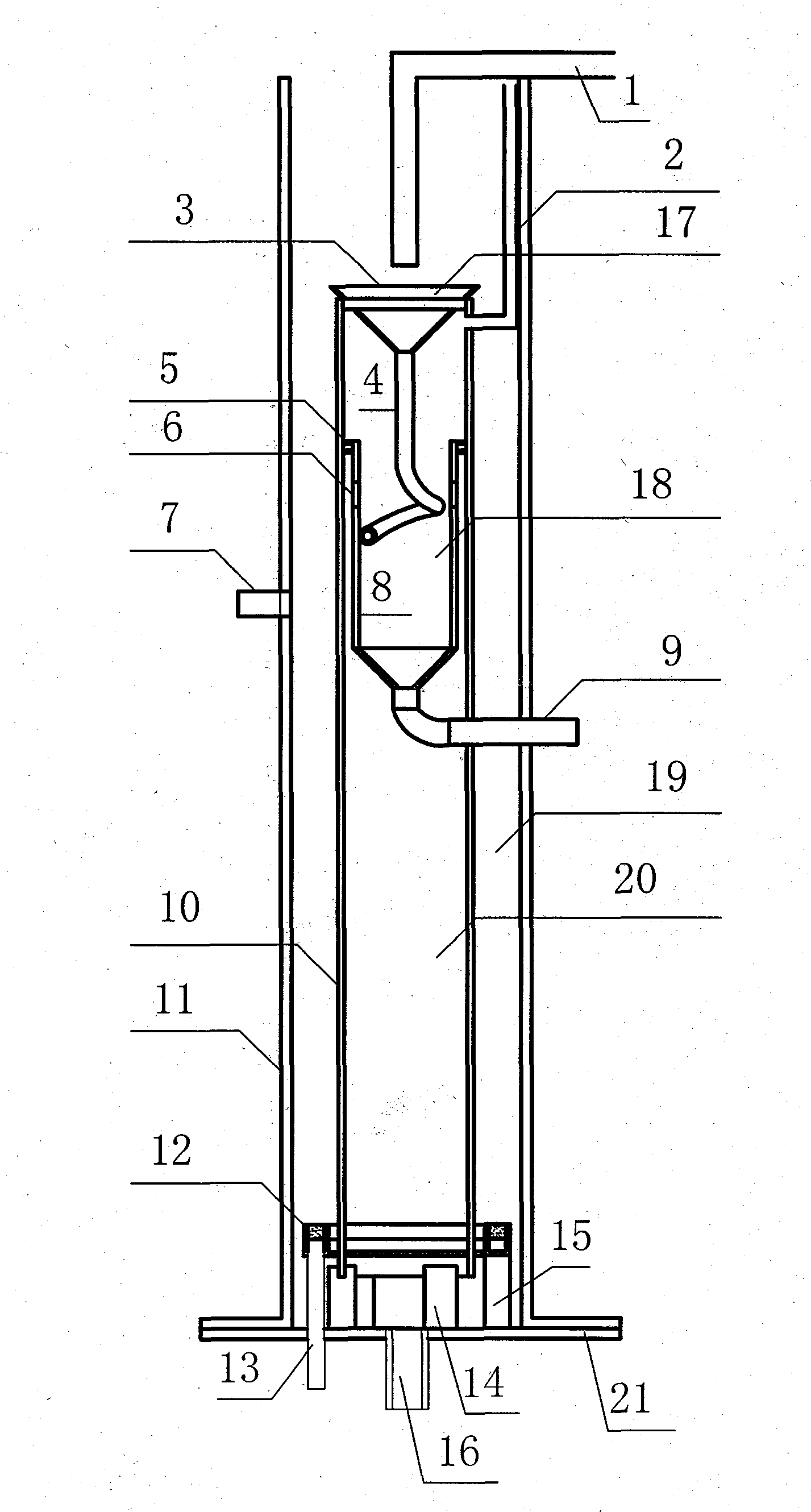

1.一种可控制颗粒粒径与密度的颗粒污泥污水处理装置,其特征在于,包括两端贯通且同心的内筒(10)和外筒(11),内筒(10)的下沿高于外筒(11)的下沿,内筒(10)的上沿低于外筒(11)的上沿,外筒(11)直立固定在基座(21)上,外筒(11)的侧壁上有出水口(7),内筒(10)通过内筒支撑桩(14)固定在基座(21)上,在内筒(10)与外筒(11)之间的环形空间内设置曝气装置(12),曝气装置(12)通过曝气装置支撑桩(15)固定在基座(21)上,曝气装置(12)设置在内筒(10)与外筒(11)之间的环形空间内,高于内筒(10)下沿0~0.6倍内筒直径,曝气装置(12)连接进气管(13),进气管(13)通到基座(21)外部,基座(21)上还有排泥及放空管(16),内筒(10)的内筒壁上与圆筒状的旋流器筒体(8)的上沿密封连接,旋流器筒体(8)的下端连接穿壁管(9),穿壁管(9)穿出内筒(10)和外筒(11)的筒壁,旋流器筒体(8)的侧壁上开有溢流孔(6),内筒(10)的上筒口固定有进水漏斗(3),进水漏斗(3)连接螺旋状的细弯管(4),细弯管(4)的出口紧贴旋流器筒体(8)的内侧壁,混合液中的颗粒根据不同粒径、不同密度,所产生的离心力不同,在进入旋流区后,大粒径和大密度的颗粒率先向内壁迁移,在旋流区内碰壁沉降,在锥段下部富集,由锥段下部连接的穿壁管3

(9)定期排出,粒径为50~1500μm的颗粒和密度为1.01~1.20g/cm 的颗粒或絮体,从旋流器筒体(8)上部设置的溢流孔(6)出流进入非曝气区(20),溢流孔(6)直径大于等于细弯管(4)直径,从而实现了粒径与密度的控制。

2.根据权利要求1所述的一种可控制颗粒粒径与密度的颗粒污泥污水处理装置,其特征在于,所述曝气装置(12)为微孔曝气头、曝气软管、砂芯或射流曝气装置。

3.根据权利要求1所述的一种可控制颗粒粒径与密度的颗粒污泥污水处理装置,其特征在于,内筒(10)的侧壁上有通气管(2)。

4.根据权利要求1所述的一种可控制颗粒粒径与密度的颗粒污泥污水处理装置,其特征在于,外筒(11)的高度与直径之比为15:1~5:1。

5.根据权利要求1所述的一种可控制颗粒粒径与密度的颗粒污泥污水处理装置,其特征在于,所述的旋流器筒体(8)的长度为其直径的0.7~2倍。

6.根据权利要求1所述的一种可控制颗粒粒径与密度的颗粒污泥污水处理装置,其特征在于,旋流器筒体(8)与穿壁管(9)连接处为倒置的圆锥形,其锥角为5°~60°。

7.根据权利要求1所述的一种可控制颗粒粒径与密度的颗粒污泥污水处理装置,其特征在于,内筒(10)的下沿高于外筒(11)的下沿0.3~1.2倍的内筒直径,内筒(10)的上沿低于外筒(11)的上沿1倍或1倍以上的内筒直径。

8.根据权利要求1所述的一种可控制颗粒粒径与密度的颗粒污泥污水处理装置,其特征在于,旋流器筒体(8)的直径为内筒(10)直径的0.2~0.9倍。

9.根据权利要求1所述的一种可控制颗粒粒径与密度的颗粒污泥污水处理装置,其特征在于,穿壁管(9)的直径为溢流孔(6)直径的0.15~1倍。
