专利号: 2010106129732
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

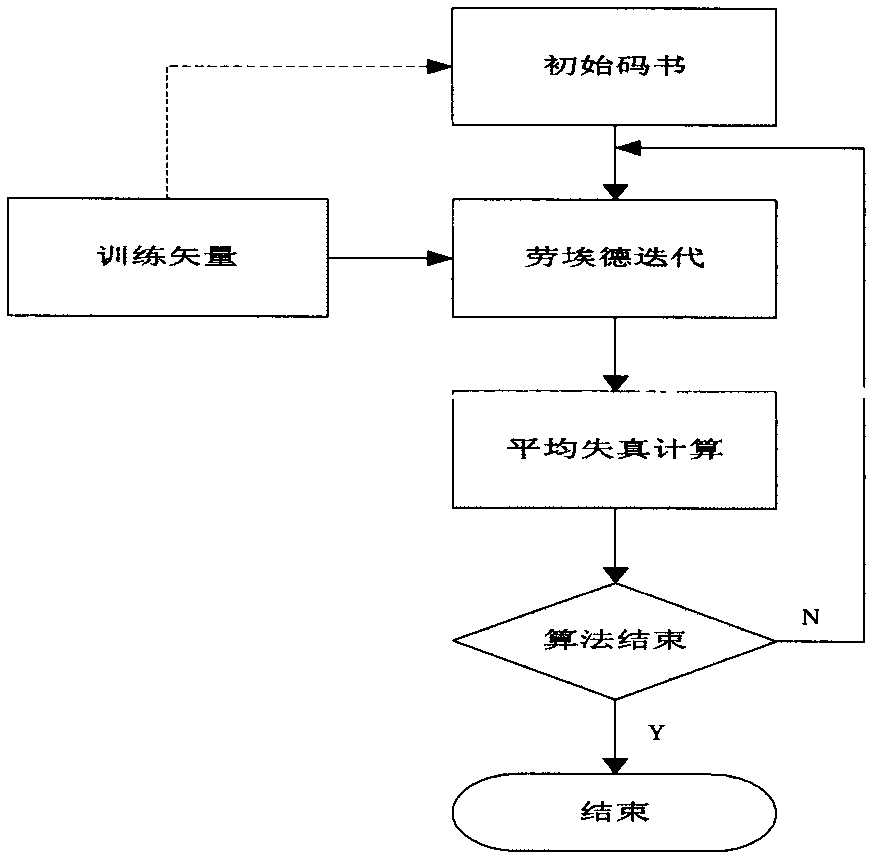

1.一种数字图像信号矢量量化码书设计方法,其特征在于,该方法包括以下步骤,(1)获取图像信号,图像处理单元采用双正交9/7小波做图像的二级小波分解,图像分解获得的小波系数构成图像信号的16维训练矢量,将训练矢量按照前3维范数的大小进行升序排列,并平均分成组,选择单元选取每组中的第一个矢量作为初始码书中的码字构成初始码书;(2)计算初始码书中各个码字的后4维范数,设置最大迭代次数T并初始化迭代次数t,设置胞腔矢量计数器R和胞腔矢量存储器Cel;(3)计算训练矢量X与初始码书中第一个码字Y1的平方误差测度d1(t),并将d1(t)作为当前最小失真dmin,对初始码书中* *任意码字Yj计算失真测度D(X,Yj),若D(X,Yj)≥dminn,码字Yj被排除,判断完所有的码字,寻找训练矢量X的最近邻码字,将训练矢量X划分到第p个胞腔中,置第p个胞腔矢量计数器R(p)→R(p)+1和胞腔矢量存储器Cel(p)→Cel(p)+X,计算第p个胞腔的质心Cent=Cel(p)/R(p)替代当前最近邻码字,并且更新最近邻码字的后4维范数; (4)输入下一个训练矢量,返回步骤(3),直到输入完所有训练矢量,置t→t+1,若t=T则所得码字作为码书。

2.根据权利要求1所述的方法,其特征在于,所述采用双正交9/7小波对图像进行二级小波分解,获得7个子带,它们从低到高分别为LL2,HL2,LH2,HH2,HL1,LH1和HH1子带,利用子带构造16维输入矢量,在子带LL2、HL2、LH2及HH2中各取一个数据用于构造矢量的1-4维分量,子带HL1的数据用于构造矢量的5-8维分量,子带LH1用于构造矢量的9-12维分量,子带HH1用于构造矢量的13-16维分量。

3.根据权利要求1或2所述的方法,其特征在于,训练矢量X和码字Yj的后4维范数

2

分别为: , ,且L2x和L2j满足:D(X2,Y2j) =(L2x-L2j),其中Xi,Yji

分别为矢量X和Yj的第i维分量, D(X2,Y2j)为后4维分量的平方误差测度。
