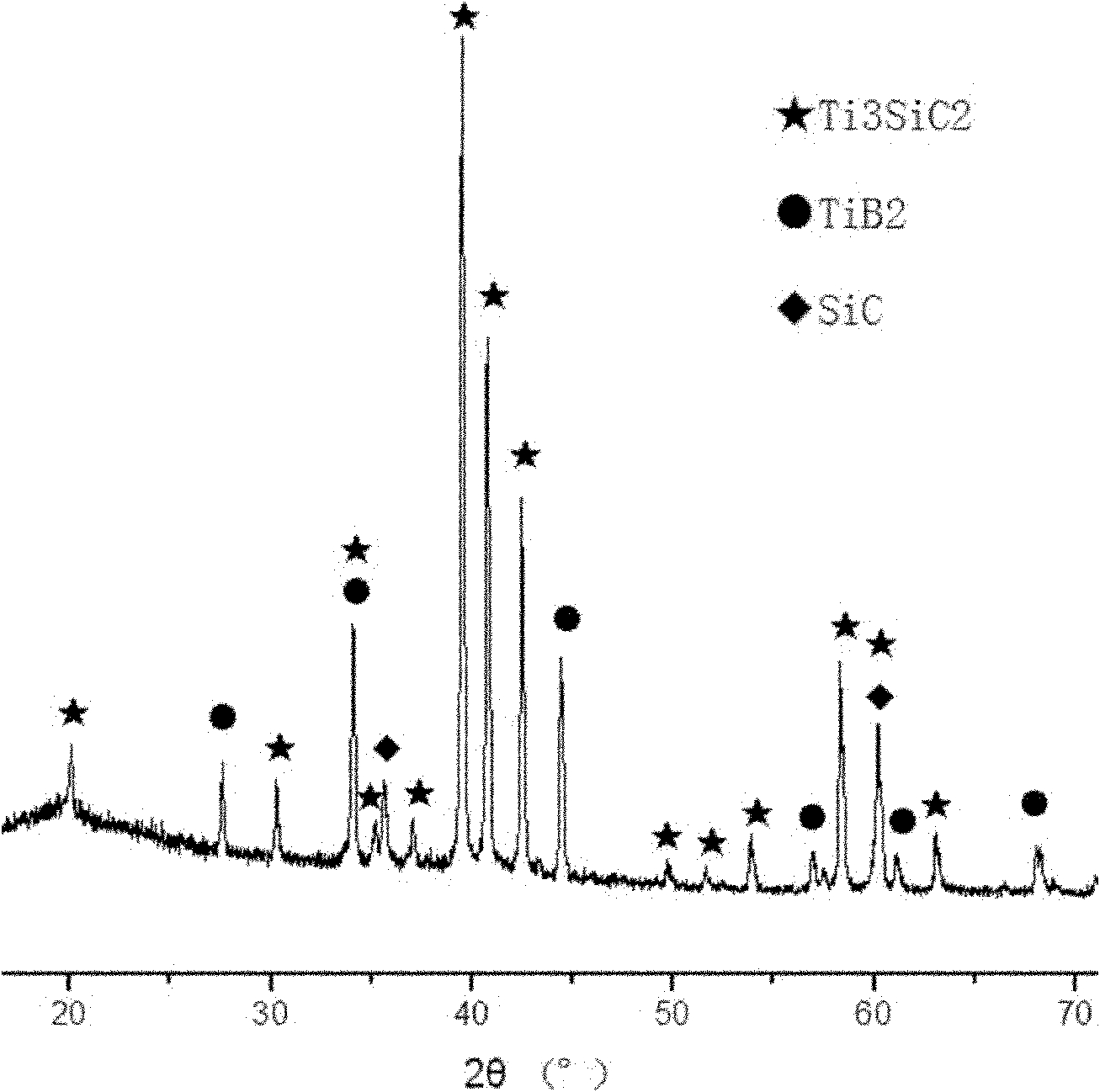

1.一种原位(TiB2+SiC)/Ti3SiC2复相陶瓷材料，其特征在于：由层状Ti3SiC2基体和柱状TiB2、颗粒状SiC两种增强相组成；其中TiB2占复相陶瓷材料总体积的13～15％，SiC占复相陶瓷材料总体积的5～15％。

2.一种制备如权利要求1所述的复相陶瓷材料的方法，其具体步骤为：将原料TiH2粉、Si粉、TiC粉、B4C粉和Al粉按摩尔配比为0.9～1.3∶1∶1.4～1.6∶0.15～

2.1∶0.13～0.16称量；原料经机械方法混匀后装于表面涂有保护涂层的石墨模具中成型，在通有保护气氛的石墨电阻炉内热压烧结，得到原位(TiB2+SiC)/Ti3SiC2复相陶瓷材料。

3.按照权利要求2所述的方法，其特征在于所述的TiH2粉和Si粉粒度为300目；所述的B4C粉粒度范围为3～10μm；所述的TiC粒度1～1.5μm；所述的Al粉粒度为200目。

4.按照权利要求2所述的方法，其特征在于所述的热压烧结过程为：先以10～50℃/min升温速率升温至800～900℃时保温50～60分钟；再以10～50℃/min升温速率升温1350～1500℃后，以每隔3～5分钟增压2～3MPa加压至保温压力烧结1.5～2小时，其中保温压力为22～25MPa。

5.按照权利要求2所述的方法，其特征在于保护气氛为惰性气体。
