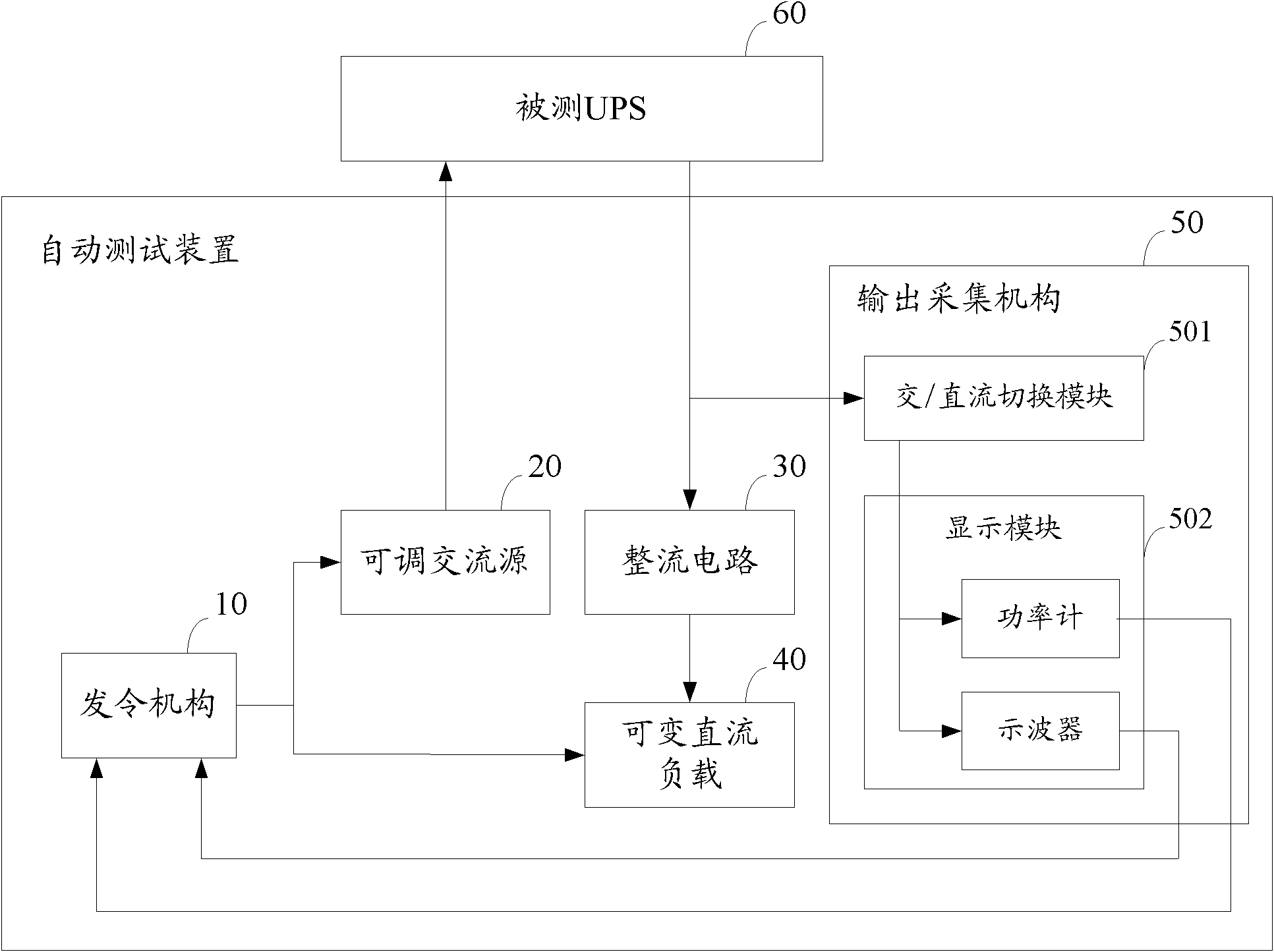

1.一种不间断电源的自动测试装置,其特征在于,所述装置包括:发令机构、可调交流源、整流电路、可变直流负载、输出采集机构;
所述发令机构,用于执行测试程序,发送相应的测试指令至可调交流源和可变直流负载;接收所述输出采集机构返回的被测UPS的输入、输出信号并存储;
所述可调交流源,用于根据接收自发令机构的测试指令,输出相应的交流电压及频率至所述被测UPS;
所述整流电路,用于将所述被测UPS输出的交流信号整流为直流信号,供给可变直流负载;
所述可变直流负载,用于根据接收自发令机构的测试指令,改变所需负载的值;
所述输出采集机构,用于采集所述被测UPS输入、输出信号的各种参数,同时显示所述输入、输出信号的各项数值和波形、并返回至发令机构。
2.根据权利要求1所述的不间断电源的自动测试装置,其特征在于,所述输出采集机构包括:交\直流切换模块和显示模块;
所述交\直流切换模块一端接所述被测UPS的输出端,另一端接所述显示模块;所述显示模块的另一端接所述发令机构;
所述交\直流切换模块,用于采集得到所述被测UPS输出的交、直流信号,输出至显示模块;
所述显示模块,用于显示被测UPS的输入、输出信号的数值及波形、并返回至所述发令机构。
3.根据权利要求2所述的不间断电源的自动测试装置,其特征在于,所述显示模块包括功率计和示波器,分别用于显示所述被测UPS的输入、输出信号的各项数值和波形。
4.根据权利要求2所述的不间断电源的自动测试装置,其特征在于,所述显示模块与所述发令机构之间通过GPIB实现通讯。
5.根据权利要求1所述的不间断电源的自动测试装置,其特征在于,所述整流电路包括:第一PLC控制模块、IGBT驱动模块、IGBT整流模块;
所述第一PLC控制模块与所述IGBT驱动模块的输入端相连,所述IGBT驱动模块的输出端与所述IGBT整流模块的驱动信号输入端相连;所述IGBT整流模块的交流信号输入端与所述被测UPS的输出端相连,所述IGBT整流模块的直流信号输出端与所述可变直流负载相连;
所述第一PLC控制模块用于发送控制指令至IGBT驱动模块;
所述IGBT驱动模块根据接收到的控制指令输出相应的驱动信号至所述IGBT整流模块,控制所述IGBT整流模块中各IGBT器件的通断;
所述IGBT整流模块根据接收到的所述驱动信号,完成各IGBT器件的通断,实现对接收到的交流信号的整流输出。
6.根据权利要求5所述的不间断电源的自动测试装置,其特征在于,所述整流电路还包括滤波器;
所述滤波器接在所述IGBT整流模块的直流信号输出端与所述可变直流负载之间,用于对所述IGBT整流模块输出的直流信号进行滤波后同时供给可变直流负载及输出采集机构。
7.根据权利要求1所述的不间断电源的自动测试装置,其特征在于,所述可变直流负载包括:第二PLC控制模块、继电器阵列、电阻器阵列、电容器阵列;
所述第二PLC控制模块的通讯端与发令机构相连接,动作端接所述继电器阵列,所述继电器阵列的输出端同时接所述电阻器阵列和电容器阵列;
所述第二PLC控制模块根据接收自发令机构的测试指令,发送相应的控制指令至继电器阵列,控制所述继电器阵列中各继电器器件的通断;
所述继电器阵列根据接收到的控制指令,完成各继电器器件的通或断,控制电阻器阵列和电容器阵列中各负载支路的通断;
所述电阻器阵列,具有多路电阻负载支路,通过各负载支路的通断实现线路中电阻负载值的变化;
所述电容器阵列,具有多路电容负载支路,通过各负载支路的通断实现线路中电容负载值的变化。
8.根据权利要求7所述的不问断电源的自动测试装置,其特征在于,所述第二PLC控制模块的通讯端与发令机构通过RS232相连接。
