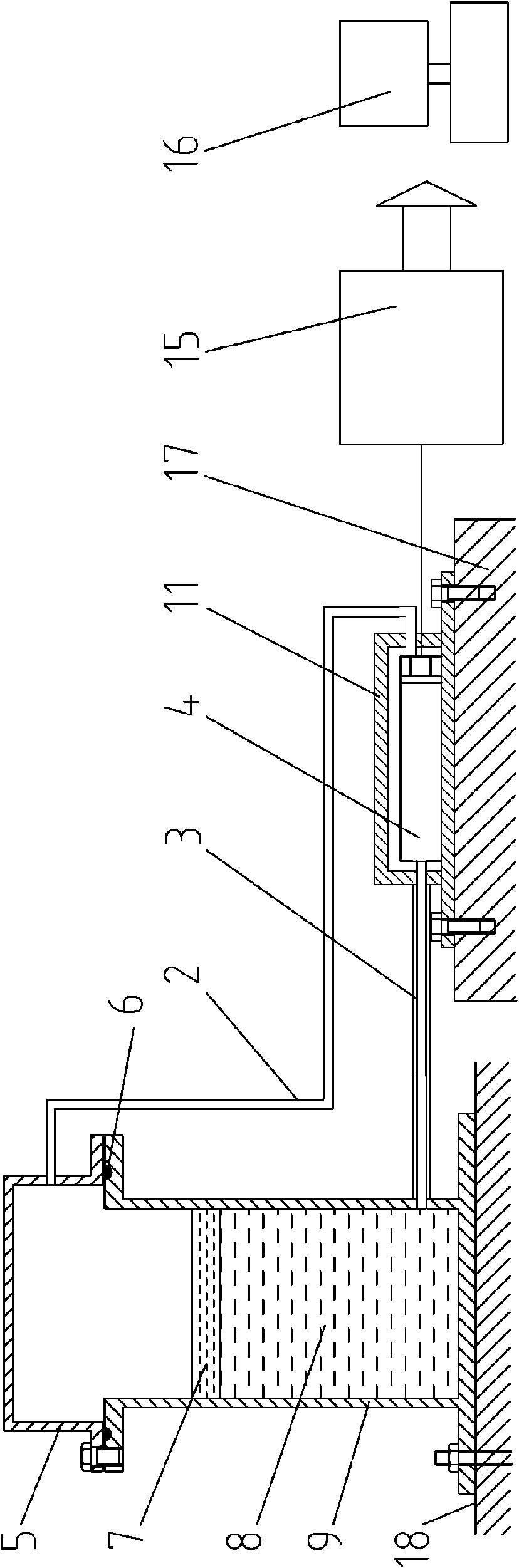

1. 一种高速铁路结构物沉降监测装置,其特征在于:储液器(9)上部有密封盖(5),储 液器(9)中下部装有传压液(8);储液器(9)上部通过气管(¾与压力变送器的压力 引入端一相连,储液器(9)的下部通过传压管C3)与压力变送器(4)的压力引入端二相连; 压力变送器(4)的电信号输出端与数据采集传输系统(1¾电连接,数据采集传输系统(15) 通过与控制中心(16)通讯。
2.如权利要求1所述的一种高速铁路沉降监测装置,其特征在于:所述的压力变送器 (4)安装在保护罩(11)中。
3.如权利要求1所述的一种高速铁路沉降监测装置,其特征在于:所述的密封盖(5) 与储液器(9)之间设有密封圈(6)。
4.如权利要求1所述的一种高速铁路沉降监测装置,其特征在于:所述的传压液(8) 表面加注硅油(7)。
5.如权利要求1所述的一种高速铁路沉降监测装置,其特征在于:所述的传压液(8) 为蒸馏水或防冻液。
6. 一种使用权利要求1所述的沉降监测装置对高速铁路进行沉降监测的方法,其步骤 如下:A、装置安装:将所述的储液器(9)底部用膨胀螺丝固定在待测沉降面(18)上,压力变 送器固定在基准桩(17)或零沉降处;B、监测:首先数据采集传输系统(15)及控制中心读取压力变送器(4)的初始电信号读 数R0 ;在监测过程中,连续读取压力变送器(4)的电信号读数氏,下标i为数据读取次数的 序号;C、待测沉降面高度的计算:当压力变送器为线性传感器时,第i次读数对应的待测沉降面的高度值Si为=Si = kRi+b,式中,k、b分别为一次项和常数项的拟合系数,通过室内仪器标定确定,为拟合系数, 通过室内仪器标定确定;当压力变送器为非线性传感器时,第i次读数对应的待测沉降面的高度值Si则为: S1 = k.Rf+k^+b , k2, k” b 二次项、一次项和常数项的拟合系数,均通过室内仪器标定 实验并利用最小二乘法确定。D、得出待测沉降面的沉降值第i次读数对应的待测沉降面的沉降值△、,由下式得出:Ahi = ItiSi-It0S0式中,Iti为第i次读数时的温度ti对应的总修正系数,Iti = span{Imti, Ilti,IytJ ;Imti, Ilti、Iyti分别为第i次读数时的温度ti所对应的液体密度修正系数、管路长度修正系数和 压力变送器空载修正系数,span{Imti, Ilti,IytJ为Imti、Ilti, Iyti张成的线性空间;E、数据处理:控制中心将储存每次监测到的待测沉降面的沉降值Ahi,并进行处理后画出待测沉降 面的位移时程曲线。
