专利号: 2011100800605
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

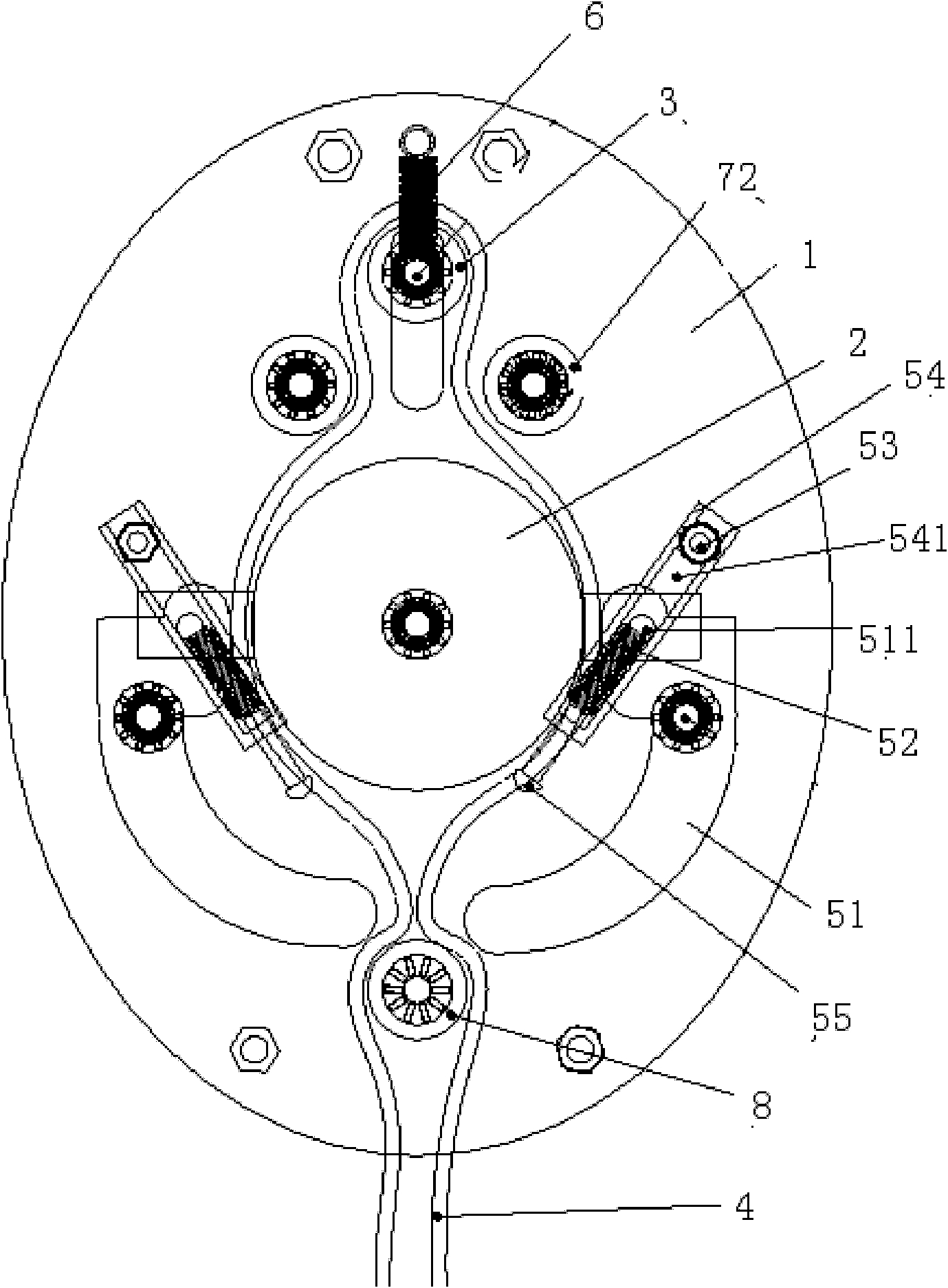

1.机械式高楼逃生缓降器,其特征在于:包括基板,所述的基板上设有中心圆盘,所述的中心圆盘通过中心销轴与所述的基板可转动连接,所述的中心圆盘的上端设有与基板连接的上滑轮,绳索绕过所述的中心圆盘和上滑轮,绳索两端具有安全带;

所述的中心圆盘的左、右两侧对称地设有将所述的绳索压向所述的中心圆盘的限速机构,所述的限速机构包括将所述的绳索向所述的中心圆盘压紧的压杆和调节所述的压杆对绳索的压紧力的弹簧机构,所述的压杆通过销钉与所述的基板可转动连接,所述的压杆形成以所述的销钉为支点的杠杆,压杆前端压紧所述的绳索;

所述的弹簧机构包括将压杆前端朝远离绳索的方向顶推的限速弹簧和通过螺栓与所述的基板可转动连接的弹簧架,所述的弹簧架内设有容纳限速弹簧的滑槽,压杆前端固接一插入并滑动于弹簧架滑槽内的顶杆,所述的顶杆顶推所述的限速弹簧的前端。

2.如权利要求1所述的机械式高楼逃生缓降器,其特征在于:所述的限速弹簧的后端与调整螺丝连接,调整螺丝与弹簧架连接。

3.如权利要求2所述的机械式高楼逃生缓降器,其特征在于:所述的基板上固定有自锁弹簧,所述的自锁弹簧的另一端与所述的上滑轮的中心轴固接,所述的基板上设有允许所述的上滑轮中心轴插入并滑动其内的滑槽。

4.如权利要求3所述的机械式高楼逃生缓降器,其特征在于:所述的上滑轮和中心圆盘之间设有对称设置的左滑轮和右滑轮,左右滑轮间的间隙形成允许绳索通过、阻止上滑轮通过的筛选套。

5.如权利要求4所述的机械式高楼逃生缓降器,其特征在于:所述的限速机构下方设有下滑轮,所述的绳索经限速机构绕过所述的下滑轮,所述的下滑轮的中心、上滑轮的中心和中心圆盘的中心共线。

6.如权利要求1-5之一所述的机械式高楼逃生缓降器,其特征在于:所述的基板上设有挂钩,所述的挂钩连接一能夹紧阳台或窗台的固定装置,所述的固定装置包括抓紧阳台的L型支脚和通过球铰与所述的支脚连接的支架;

所述的支架呈十字型,所述的支架中部固定有钩挂基板挂钩的吊环,支架的四个角分别与一个支脚连接,位于同一侧的两个支脚通过位置调节机构连接,所述的位置调节机构包括与第一支脚固接的第一导向螺母、与第二支脚固接的第二导向螺母和与两个导向螺母螺接的螺杆,螺杆上设有两个调节螺母,所述的第二导向螺母位于两个调节螺母之间。

7.如权利要求6所述的机械式高楼逃生缓降器,其特征在于:所述的支脚包括与支架连接的直杆和与所述的直杆可滑动连接的L型臂,以及锁紧所述的直杆和L型臂的锁紧螺钉。

8.如权利要求1-5之一所述的机械式高楼逃生缓降器,其特征在于:两边的绳索上均设有限制下落速度的手刹装置,所述的手刹装置包括铰接连接的两个半圆柱壳体,壳体内壁与绳索接触。

9.如权利要求8所述的机械式高楼逃生缓降器,其特征在于:所述的壳体的截面呈半圆环型,壳体内部固接两根圆柱形的手刹棒,两手刹棒相切且固定连接,手刹棒的表面形成与绳索接触的壳体内壁。
