1.一种提高邻苯二甲酸二丁酯及邻苯二甲酸二异丁酯热稳定性的方法，其特征在于采用碳酸钠热处理方法提高塑料增塑剂邻苯二甲酸二正丁酯及邻苯二甲酸二异丁酯产品内在热稳定性，适用于质子酸硫酸作催化剂的酯化反应过程。

2.根据权利要求1所述提高邻苯二甲酸二丁酯及邻苯二甲酸二异丁酯热稳定性的方法，其特征在于工艺步骤经：酯化反应，无水碳酸钠粉末热处理，加水处理、脱醇四个过程得产品；

（1）酯化反应：采用常规的固体苯酐或液体苯酐和正丁醇或异丁醇酯化合成的反应体系，以质子酸硫酸作催化剂的酯化反应过程，控制酯化反应的终点酸价为2mgKOH/g；

（2）无水碳酸钠粉末热处理：对步骤（1）所得粗酯用无水碳酸钠粉末在130-150℃进行热分解处理，加无水碳酸钠粉末的量为总投料量的0.6%-0.7%，热处理时间为2h；

（3）加水处理：加水量为投料总量的10%，温度0-85℃，搅拌1 h，达到充分分解和去除硫酸二烷基酯和少量邻苯二甲酸单酯，分去水相；

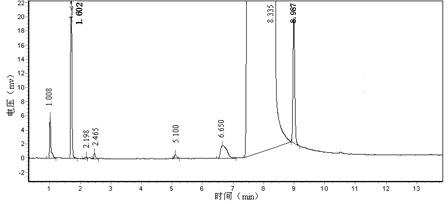

（4）脱醇：步骤（3）分去水相后的余下物真空脱去过量醇后得产品，产品的酯含量均大于99.5%。
