专利号: 2011101184935
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

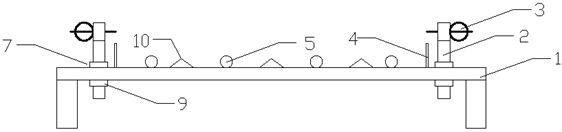

1.一种再生混凝土双精控收缩测量仪,包括底座(1),其特征在于,所述底座(1)上对称设置两个相同的定位杆(2),所述两个定位杆(2)之间对称设置两个相同的定位金属片(4);所述两个定位金属片(4)之间设有若干滚轴(5),所述滚轴(5)垂直于两个定位杆(2)之间的连线,每两个相邻的滑动滚轴(5)之间距离相等,每两个相邻的滑动滚轴(5)之间设置与滑动滚轴(5)平行的滚轴固定条(10);

所述定位杆(2)为带有圆杆的片状构件,片状构件位于圆杆上方,所述片状构件上有水平方向的条状滑槽(6),该条状滑槽(6)中安装千分表(3),所述千分表(3)能够沿条状滑槽(6)在水平方向上移动;两个所述定位杆(2)分别安装在底座(1)上的两个定向滑槽(11)中,该两个定向滑槽(11)的长度方向与底座(1)的长度方向一致,定位杆(2)能够沿该定向滑槽(11)移动,且定位杆(2)还能够相对于底座在竖直方向上移动。

2.如权利要求1所述的再生混凝土双精控收缩测量仪,其特征在于,所述定位杆(2)下端有螺纹,该定位杆(2)由定位螺母(7)和紧固螺母(9)安装在定向滑槽(11)中,所述定位螺母(7)位于底座(1)的上方,所述紧固螺母(9)位于底座(1)的下方。

3.如权利要求1所述的再生混凝土双精控收缩测量仪,其特征在于,所述千分表(3)通过对顶螺母(8)固定在条状滑槽(6)上。

4.如权利要求1所述的再生混凝土双精控收缩测量仪,其特征在于,所述滚轴固定条(10)的横截面为三角形。

5.如权利要求1所述的再生混凝土双精控收缩测量仪,其特征在于,所述底座(1)的高度为195mm,宽度为200mm,长度为715mm。
