专利号: 2011101362881
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

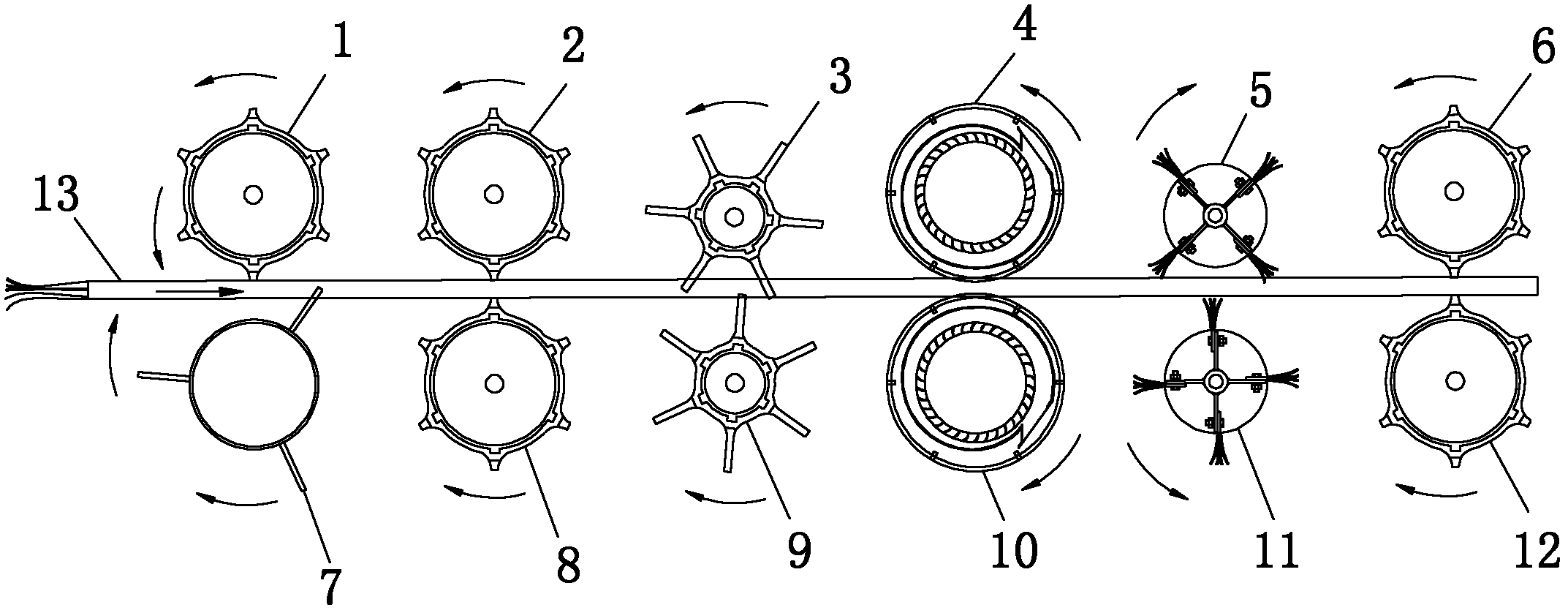

1.甘蔗收获机物流装置,其特征在于:包括位于甘蔗物流通道上方的依次排列的上层喂入滚筒、上层前输送滚筒、上层剥叶滚筒、上层贯流风机滚筒、上层杂质分离滚筒、上层后输送滚筒和位于甘蔗物流通道下方的依次排列的下层喂入滚筒、下层前输送滚筒、下层剥叶滚筒、下层贯流风机滚筒、下层杂质分离滚筒、下层后输送滚筒,所述12个滚筒全部平行设置于箱体内,上层杂质分离滚筒、下层杂质分离滚筒的旋转方向与甘蔗前进方向相反,其余10个滚筒的旋转方向与甘蔗前进方向相同,上层贯流风机滚筒、上层杂质分离滚筒之间为甘蔗叶及杂质出口,下层贯流风机滚筒、下层杂质分离滚筒之间为甘蔗叶及杂质出口;

上层贯流风机滚筒和下层贯流风机滚筒结构相同,均包括同轴的从内到外排布的贯流风机轮、蜗壳罩和输送齿条轮;贯流风机轮为多段组成的结构,贯流风机轮上所有叶片方向相同;蜗壳罩的轴向开有出风孔;输送齿条轮带有多条输送甘蔗的齿条。

2.根据权利要求1所述的甘蔗收获机物流装置,其特征在于:包括第一液压马达,所述第一液压马达通过第一传动轴、第一上下链轮组、齿轮组连接驱动上层喂入滚筒、下层喂入滚筒。

3.根据权利要求1所述的甘蔗收获机物流装置,其特征在于:包括第二液压马达,所述第二液压马达通过第二传动轴、第二上下链轮组、齿轮组连接驱动上层剥叶滚筒、下层剥叶滚筒。

4.根据权利要求1所述的甘蔗收获机物流装置,其特征在于:包括第三液压马达,所述第三液压马达通过第三传动轴、齿轮组连接驱动上层前输送滚筒,第三液压马达通过第三传动轴、第一水平链轮组、齿轮组连接驱动上层贯流风机滚筒的输送齿条轮,第三液压马达通过第三传动轴、第一水平链轮组、第二水平链轮组、齿轮组连接驱动上层后输送滚筒,第三液压马达通过第三传动轴、第一水平链轮组、第二水平链轮组、第四传动轴、齿轮组连接驱动上层杂质分离滚筒。

5.根据权利要求1所述的甘蔗收获机物流装置,其特征在于:所述两个贯流风机轮分别通过定位隔套安装在上下两个第五转轴,每个第五转轴分别连接一个第四液压马达,第四液压马达通过第五转轴、定位隔套连接驱动贯流风机轮,蜗壳罩通过螺钉连接第四液压马达的外座,蜗壳罩和第四液压马达的外座都不旋转,蜗壳罩的出风孔向着甘蔗叶及杂质出口。

6.根据权利要求1所述的甘蔗收获机物流装置,其特征在于:所述上层杂质分离滚筒和下层杂质分离滚筒结构相同,均包括内轴、多个连接板和多个分离刷,多个连接板均匀周向排布在内轴外周,每个连接板设有多个径向的条形通孔,分离刷通过螺丝穿过条形通孔与连接板连接,分离刷的刷毛为尼龙材料。

7.根据权利要求1所述的甘蔗收获机物流装置,其特征在于:包括第五液压马达,第五液压马达通过第六传动轴连接驱动下层前输送滚筒,第五液压马达通过第六传动轴、齿轮组、第三水平链轮组、齿轮组连接驱动下层贯流风机滚筒的输送齿条轮。

8.根据权利要求1所述的甘蔗收获机物流装置,其特征在于:包括第六液压马达,第六液压马达连接驱动下层杂质分离滚筒,下层杂质分离滚筒通过齿轮组、第四水平链轮组连接驱动下层后输送滚筒。

9.根据权利要求1所述的甘蔗收获机物流装置,其特征在于:所述上层喂入滚筒、上层前输送滚筒、上层剥叶滚筒、上层贯流风机滚筒、上层杂质分离滚筒、上层后输送滚筒的两端分别连接两个浮动板的浮动端,浮动板共12个,浮动板的另一端为铰接端。
