专利号: 2011101400084
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

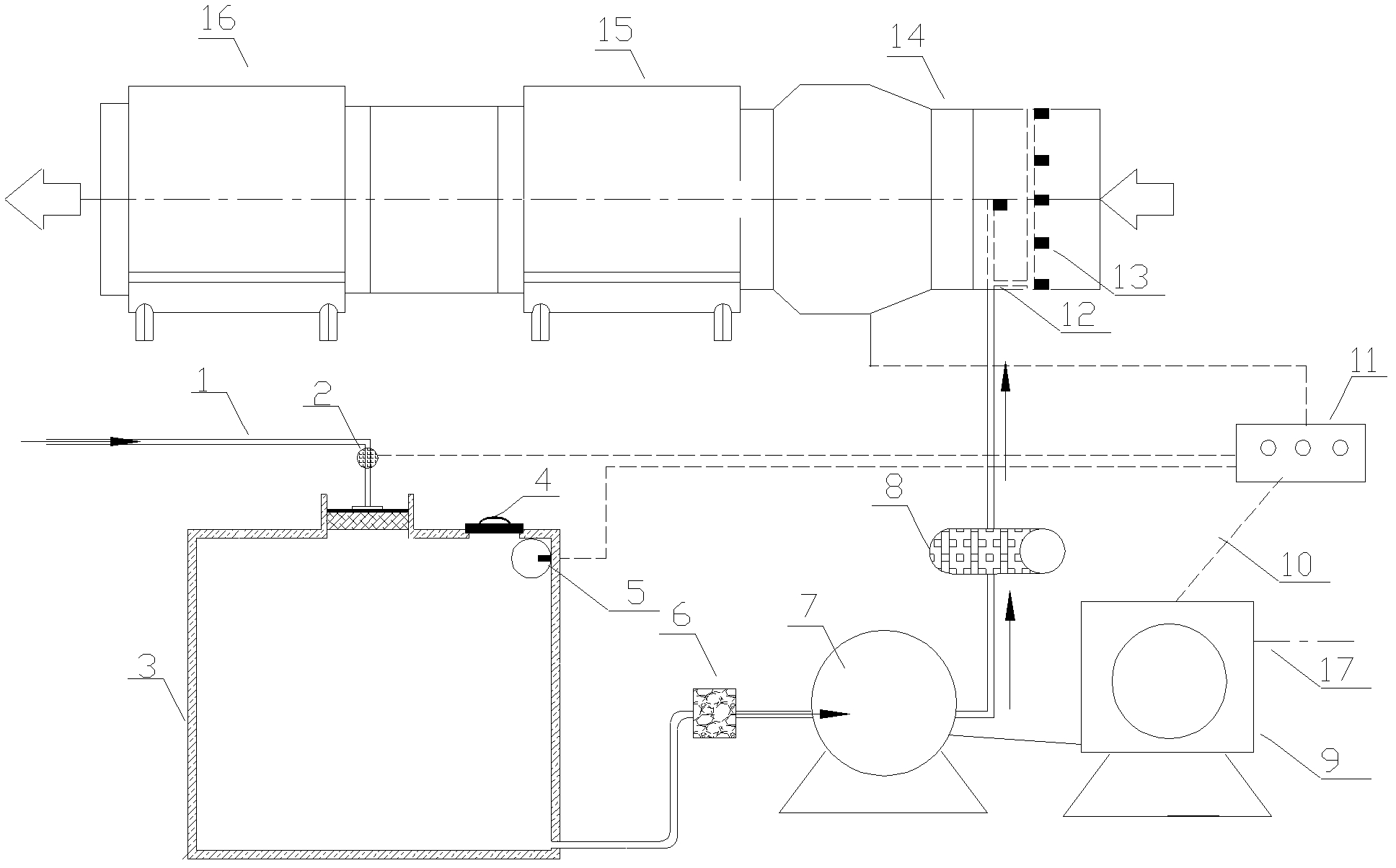

1.一种矿用喷雾旋流除尘风机,其特征在于包括风机本体、储水箱、电动喷雾增压泵、压差式降尘剂连续定量添加泵与喷嘴组,上述储水箱通过电动球阀接入供水管路,电动喷雾增压泵的吸液口通过管路连接储水箱,排液口通过管路连接喷嘴组,压差式降尘剂连续定量添加泵接入电动喷雾增压泵的上游连接管路上,上述喷嘴组设置在风机本体的吸尘口处,喷嘴组至少有四只喷嘴,其中一只喷嘴作为中央喷嘴,中央喷嘴布置在吸尘口的中轴线上,其余喷嘴沿着吸尘口的内壁均匀布置,上述风机本体包括旋流器、一级脱水器与二级脱水器,三者在风机主体的吸尘口与排风口之间依次衔接;上述喷嘴形成的水雾与进入吸尘口中含尘气流中的粉尘通过碰撞、拦截和扩散的综合作用下将粉尘捕集下来形成尘水混合物,尘水混合物夹杂在风流中通过旋流器时被强制形成高速旋转的螺旋状气流,在离心力的作用下,尘水混合物被抛到风机本体的筒壁上,再依次经过一级脱水器和二级脱水器后被脱出。

2.根据权利要求1所述的矿用喷雾旋流除尘风机,其特征在于:所述喷嘴组配置有喷嘴支撑管,喷嘴支撑管包括由管体形成的一个圆圈部与一个直杆部,上述圆圈部贴靠在吸尘口的内壁上,直杆部的自由端伸至吸尘口的中轴线上;上述中央喷嘴固定连接在直杆部的自由端上,其余喷嘴固定连接在圆圈部上;中央喷嘴所在的位置居后,直对来尘方向喷雾;其余喷嘴所在的位置在中央喷嘴的前方,均直对吸尘口的中轴线方向喷雾;喷嘴为实心圆锥喷嘴,雾化角大于60°。

3.根据权利要求1所述的矿用喷雾旋流除尘风机,其特征在于:所述储水箱配置有内视盖与液位传感器;在储水箱与电动喷雾增压泵之间的连接管路上配置有水质过滤器;上述电动喷雾增压泵配置有一电磁启动器,电磁启动器通过信号线路连接一主控制器上;上述电动球阀还受到液位传感器的控制,当储水箱的注水量达到一定的容量时,液位传感器将把信号传至主控制器,由主控制器将电动球阀关闭,停止注入。
