专利号: 2011101482722
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

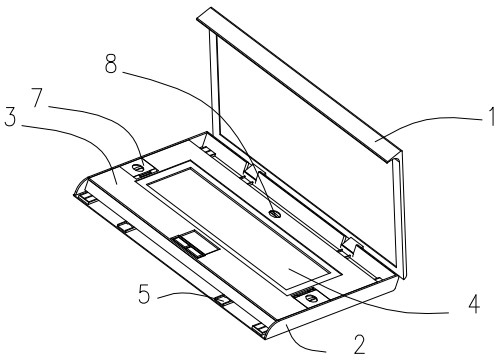

1. 一种具有可拆卸键盘和可移动主机的笔记本电脑,包括机座,所述机座上铰接有屏幕,其特征在于:所述机座上安装有可移动的主机,所述主机上设有键盘容纳凹槽,所述键盘容纳凹槽内安装有可拆卸的键盘;

所述主机上在键盘容纳凹槽的前侧安装有锁定或释放键盘的键盘锁合装置,所述键盘的前侧开有与键盘锁合装置的凸舌配合的键盘锁定槽;所述键盘的后侧设有三角形突起,所述键盘容纳凹槽内设有与三角形突起配合的卡槽;所述键盘容纳凹槽的底面上和所述键盘的底部均安装有数个圆形磁铁,所述键盘底部靠近其后侧的圆形磁铁的下端极性与键盘容纳凹槽底面上对应的圆形磁铁的上端极性相反,所述键盘底部靠近其前侧的圆形磁铁的下端极性与键盘容纳凹槽底面上对应的圆形磁铁的上端极性相同;

所述主机的两侧上均安装有锁定或释放主机的磁铁锁合装置,所述磁铁锁合装置包括可转动的第一、二半环形磁铁,所述第一、二半环形磁铁下端的极性相反;所述机座在磁铁锁合装置的下方上安装有内、外侧长方体磁铁,所述内、外侧长方体磁铁上端的极性相反;

所述内侧长方体磁铁上端极性与第二半环形磁铁下端的极性相反,所述外侧长方体磁铁上端极性与第一半环形磁铁下端的极性相反;当第一、二半环形磁铁处于第一位置时,所述内侧长方体磁铁与第二半环形磁铁相对,所述外侧长方体磁铁与第一半环形磁铁相对,所述主机与机座锁定;当第一、二半环形磁铁处于第二位置时,所述内侧长方体磁铁与第一半环形磁铁相对,所述外侧长方体磁铁与第二半环形磁铁相对,所述主机与机座脱开;

所述键盘的底部上设置有第一数据接口,所述键盘容纳凹槽内设置有与第一数据接口配合的第二数据接口;

所述主机靠近屏幕的一侧面上设置有第三数据接口,所述机座上设置有与第三数据接口连接的第四数据接口;

所述机座的底面前端和所述主机的底面后端均安装有支撑装置。

2. 根据权利要求1所述的一种具有可拆卸键盘和可移动主机的笔记本电脑,其特征在于:所述键盘锁合装置包括滑动卡块,所述滑动卡块通过其上的导柱可滑动地安装在主机前侧的导向槽内,所述滑动卡块上的凸舌穿过主机与键盘锁定槽配合锁定或释放键盘;

所述滑动卡块的导柱上套有弹簧,所述弹簧的一端与主机接触,另一端与滑动卡块接触;所述滑动卡块上接触连接有凸轮机构,所述凸轮机构包括抵在滑动卡块的后端平面上的凸轮,所述凸轮通过其下端面的旋转槽可旋转地安装在主机的旋柱上,所述凸轮上端设有第一弓形顶柱;所述主机上设有用于安装键盘锁合旋转开关的圆形容纳凹槽,所述键盘锁合旋转开关通过其下端面上的第一弓形槽套装在穿过圆形容纳凹槽中心的第一圆孔的第一弓形顶柱上。

3. 根据权利要求1或2所述的一种具有可拆卸键盘和可移动主机的笔记本电脑,其特征在于:所述磁铁锁合装置包括转动盒、磁极转换件,所述转动盒的上端安装有转动盒上盖,所述转动盒通过其一侧的两销孔与主机侧面的销柱配合连接在主机上;所述磁极转换件包括内圆筒和外圆筒,所述内圆筒和外圆筒之间通过磁铁分隔肋隔开形成两个分别用于安装第一、二半环形磁铁的安装空间;所述磁极转换件通过内圆筒可旋转地安装在转动盒底面的旋杆上,所述外圆筒贴合在所述转动盒的底面圆筒内,所述旋杆设置在所述底面圆筒的中心;所述磁极转换件的上端设有一圆盘,所述圆盘的上端设有第二弓形顶柱,其在第二弓形顶柱的两侧均开有球冠凹槽,所述球冠凹槽与弹簧片配合定位;所述弹簧片的一端连接在转动盒上盖上,其另一端是与球冠凹槽贴合的球冠突起;所述转动盒上盖上开有上盖容纳凹槽,所述上盖容纳凹槽内安装有磁铁锁合开关,所述磁铁锁合开关通过其下端面上的第二弓形槽套装在穿过上盖容纳凹槽中心的第二圆孔的第二弓形顶柱上。

4. 根据权利要求3所述的一种具有可拆卸键盘和可移动主机的笔记本电脑,其特征在于:所述支撑装置包括支脚座和片状结构的支撑脚,所述支脚座中间设有放置收起时支撑脚的凹部,所述支撑脚通过其两侧的销柱与凹部两侧的销孔配合铰接在支脚座上。

5. 根据权利要求4所述的一种具有可拆卸键盘和可移动主机的笔记本电脑,其特征在于:所述机座和主机通过直线导轨连接,所述机座上设有导轨槽,所述主机的底部安装有与导轨槽配合滑动的导轨。

6. 根据权利要求5所述的一种具有可拆卸键盘和可移动主机的笔记本电脑,其特征在于:所述机座上开有安装长方体磁铁的长方体凹槽。

7. 根据权利要求6所述的一种具有可拆卸键盘和可移动主机的笔记本电脑,其特征在于:所述键盘容纳凹槽的底面上和所述键盘的底部均安装有四个圆形磁铁,所述键盘容纳凹槽底面上的四个圆形磁铁均是S极朝上,所述键盘底部靠近其后侧的两个圆形磁铁均是N极朝下,所述键盘底部靠近其前侧的两个圆形磁铁均是S极朝上。

8. 根据权利要求7所述的一种具有可拆卸键盘和可移动主机的笔记本电脑,其特征在于:所述外侧长方体磁铁的上端是S极,所述内侧长方体磁铁的上端是N极,所述第一半环形磁铁的下端是N极,所述第二半环形磁铁的下端是S极。
