专利号: 2011101522645
申请人: 洛阳圣瑞机电技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

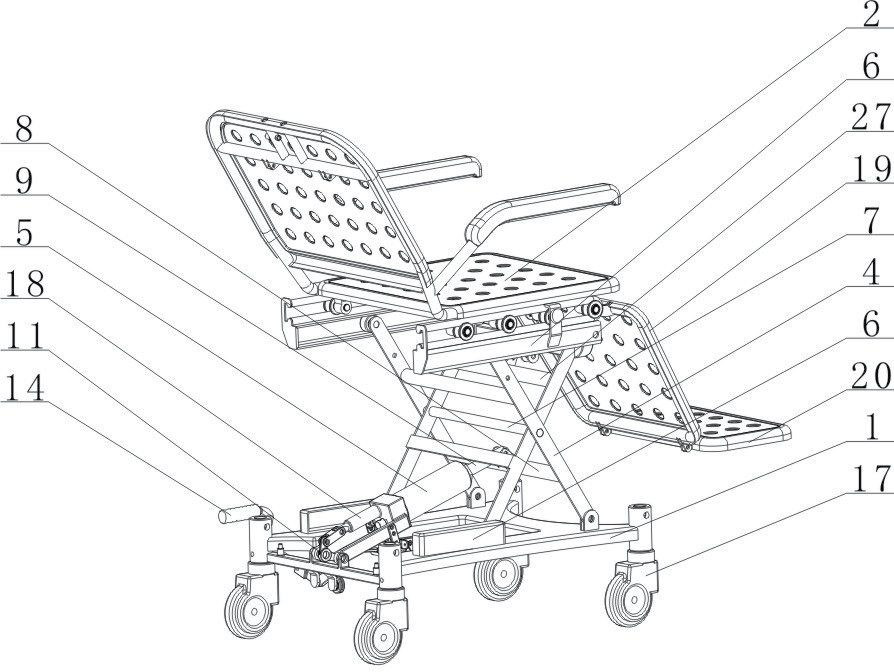

1.一种椅面可升降的轮椅,所述的轮椅由用于行进的底部框架、用于使用人坐靠的椅面和安装在框架与椅面之间的用于升降椅面的升降机构组成,其特征是:所述的升降机构包含中部铰接的交叉式升降架和伸缩式液压缸;所述椅面中的座板底部左右两侧和框架顶部面后半段左右两侧均设有槽口向内的滑槽;椅面中座板底部两侧的滑槽前端分别对应铰接升降架前顶端两侧的端头,椅面中座板底部两侧的滑槽后端分别对应滑动卡接升降架后顶端两侧的端头,框架顶部面两侧的滑槽分别对应滑动卡接升降架后底端两侧的端头,框架顶部面的前端两侧分别对应铰接升降架前底端两侧的端头;所述升降架的中心铰接轴至前底端之间的架身中部设有水平的推拉杆,推拉杆的杆身中部与液压缸顶端伸缩轴的端头铰接,液压缸整体倾斜且其底端与框架后端的中部铰接。

2.根据权利要求1所述的椅面可升降的轮椅,其特征是:所述的液压缸为电动液压缸,其液压操作开关设置在轮椅上且位于轮椅使用人能够触碰到的位置。

3.根据权利要求1所述的椅面可升降的轮椅,其特征是:所述的液压缸为手动液压缸,其加压机构包含脚踏杆、压杆和连杆;所述的脚踏杆与框架后端框边平行且在杆身上设有折弯,脚踏杆的折弯处与设在框架后端底面的支点座铰接,脚踏杆长折弯边一端的杆头突出框架的后端一侧且设有踩踏面,脚踏杆短折弯边一端的杆头固定连接有钢丝绳;所述的钢丝绳缠绕过设在框架后端中部与支点座之间的框架底面上的滚轮后与压杆的一端连接;

所述的压杆为内弧朝向轮椅前方的弧形结构,压杆的中部铰接在框架后端中部,压杆的另一端位于框架上方并与连杆的一端铰接,连杆的另一端与液压缸的加压轴铰接。

4.根据权利要求1所述的椅面可升降的轮椅,其特征是:所述的滑槽上下两条槽边均设有向内90度折弯且不宽于滑槽槽口宽度三分之一的翻边。

5.根据权利要求1所述的椅面可升降的轮椅,其特征是:所述的轮椅设置有能够将小腿板和脚踏板的上部面升托至与座板上部面保持水平的水平托架。

6.根据权利要求1所述的椅面可升降的轮椅,其特征是:所述椅面中的小腿板与座板及脚踏板之间均为铰接,且脚踏板后端的底部固定有向轮椅后下方倾斜的支撑件;所述的支撑件铰接有推动杆的一端,推动杆的另一端分支形成两个相互平行的双端头,且该端头与座板前端的下部铰接;所述的座板前端底部铰接有挂钩;所述推动杆双端头的两个端头之间设有对应挂钩的固定轴,且一个端头的底部设有弧状突起,另一个端头接近推动杆与座板铰接处的底部且对应弧状突起后端的位置设有半圆突起;所述升降架的中心铰接轴至前项端之间的架身中部设有水平的支撑杆,支撑杆的杆身中部固定有与推杆一端铰接连接件;所述的推杆杆身上设有内弧朝向下方的折弯,且推杆的折弯铰接在座板前端的底部;

推杆的另一端铰接有对应弧状突起底部的托轮,在托轮与推杆的折弯之间的推杆杆身上铰接有对应半圆突起底部的支撑轮;当升降架动作时,支撑杆带动推杆动作,并通过推杆上的托轮和支撑轮对应带动推动杆动作,而推动杆通过支撑件带动脚踏板和小腿板完成升降的动作,其中,当支撑轮由半圆突起底部的前端越至后端时,固定轴能够牢固的挂在挂钩上,而当支撑轮由半圆突起底部的后端越至前端时,固定轴则能够由挂钩上脱落。

7.根据权利要求6所述的椅面可升降的轮椅,其特征是:所述的挂钩与座板的铰接结合处设置有用于限定挂钩摆动位置的扭簧。

8.根据权利要求6所述的椅面可升降的轮椅,其特征是:所述推动杆的平行端头的两个端头之间设置有压簧,所述压簧的一端对应固定在固定轴的下方,压簧的另一端与靠近推动杆平行端头一侧的固定轴轴身接触。
