专利号: 2011101614685
申请人: 浙江农林大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

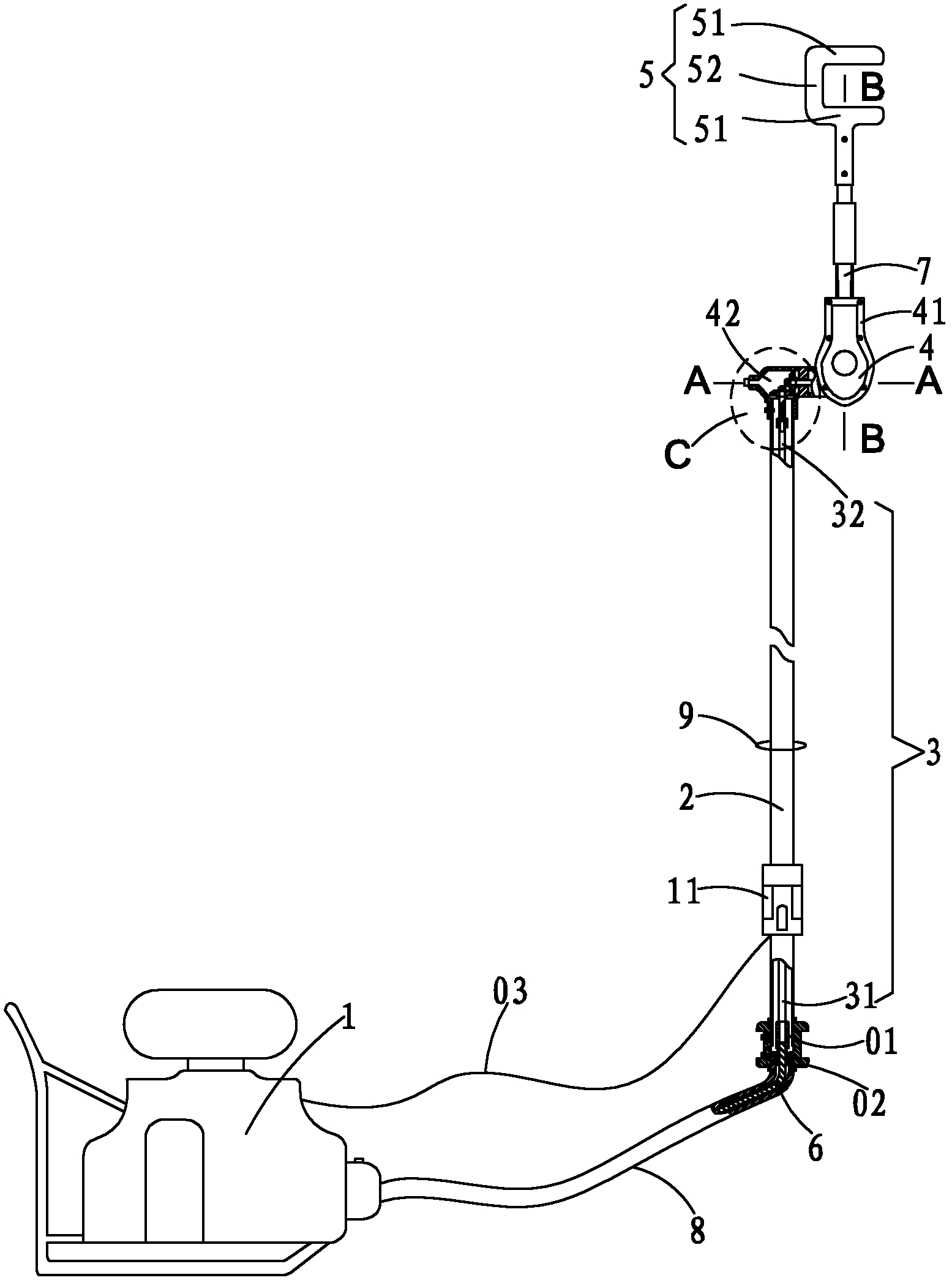

1.一种便携式山核桃采摘装置,其特征在于:包括一含有油门控制件的动力源、一采摘杆、一传动轴、一振动机构和一采摘夹头,所述传动轴套设于该采摘杆内,所述动力源通过一钢丝软轴与该传动轴的下端口连接,所述振动机构包括一壳体和均设于该壳体内的一缓冲单元、一推杆、一小齿轮、一与该小齿轮啮合的偏心大齿轮,所述缓冲单元与传动轴的上端口连接,且该缓冲单元通过一第一轴与小齿轮连接,所述偏心大齿轮与推杆连接,所述采摘夹头通过一连杆与该推杆连接。

2.如权利要求1所述的便携式山核桃采摘装置,其特征在于:所述缓冲单元包括一第一圆锥齿轮、一第二圆锥齿轮、一第三圆锥齿轮和一第四圆锥齿轮,所述第一圆锥齿轮与传动轴连接,所述第二圆锥齿轮与第一圆锥齿轮、第三圆锥齿轮与第四圆锥齿轮分别啮合,且所述第二圆锥齿轮与第三圆锥齿轮通过一第二轴连接,所述第四圆锥齿轮通过第一轴与小齿轮连接。

3.如权利要求1所述的便携式山核桃采摘装置,其特征在于:还包括一与采摘杆连接的橡胶管,所述钢丝软轴套设于该橡胶管内。

4.如权利要求1或3所述的便携式山核桃采摘装置,其特征在于:所述钢丝软轴通过一方口联轴器与传动轴的下端口连接,所述橡胶管通过一连接套与采摘杆连接。

5.如权利要求1所述的便携式山核桃采摘装置,其特征在于:所述振动机构还包括一固定条,所述固定条的一端与壳体固定连接,且该固定条的另一端与连杆固定连接。

6.如权利要求1所述的便携式山核桃采摘装置,其特征在于:所述动力源为背负式汽油机。

7.如权利要求1所述的便携式山核桃采摘装置,其特征在于:所述油门控制件安装于采摘杆上,且该油门控制件通过一控制线与动力源连接。

8.如权利要求1所述的便携式山核桃采摘装置,其特征在于:所述采摘杆上套设有一手持柄。

9.如权利要求1所述的便携式山核桃采摘装置,其特征在于:所述采摘夹头为一含两侧框和一底框的U型夹头,所述连杆与其中一侧框垂直连接。
