专利号: 2011101762013
申请人: 惠州TCL移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

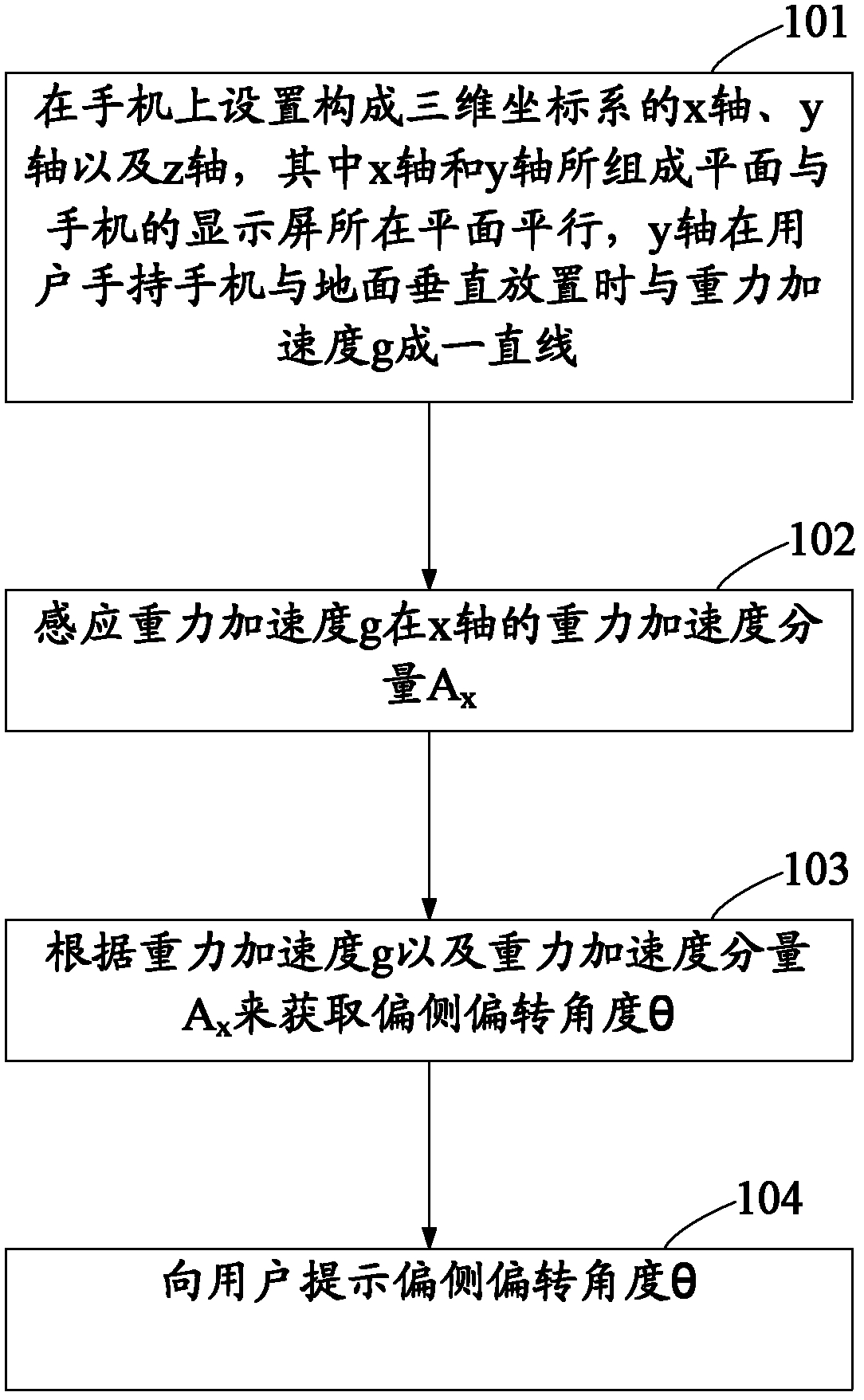

1.一种偏侧拍摄角度检测方法,用于检测手机的偏侧拍摄角度,其特征在于,所述方法包括以下步骤: a.在手机上设置构成三维坐标系的x轴、y轴以及z轴,其中所述x轴和所述y轴所组成平面与所述手机的显示屏所在平面平行,所述y轴在用户手持所述手机与地面垂直放置时与重力加速度g成一直线; b.感应所述重力加速度g在所述x轴的重力加速度分量Ax;

c.根据所述重力加速度g以及所述重力加速度分量Ax来获取偏侧偏转角度θ; d.向所述用户提示所述偏侧偏转角度θ,其中在所述手机的显示屏上显示圆形角度盘图标以及动态指针图标,所述动态指针图标包括相互垂直设置的偏侧方向指示图标和垂直方向指示图标,所述圆形角度盘图标以所述y轴的方向为起始角度,在所述手机转动时,所述圆形角度盘图标对应于所述手机转动,而所述垂直方向指示图标与所述起始角度之间的夹角为偏侧偏转角度θ。

2.根据权利要求1所述的方法,其特征在于,在所述步骤c中,根据以下公式获取所述偏侧偏转角度θ:

3.根据权利要求1所述的方法,其特征在于,所述步骤b进一步包括感应所述重力加速度g在所述y轴的重力加速度分量Ay,在所述步骤c中,根据以下公式获取所述偏侧偏转角度θ:

4.一种倾斜拍摄角度检测方法,用于检测手机的倾斜拍摄角度,其 特征在于,所述方法包括以下步骤: a.在手机上设置构成三维坐标系的x轴、y轴以及z轴,其中所述x轴和所述y轴所组成平面与所述手机的显示屏所在平面平行,所述y轴在用户手持所述手机与地面垂直放置时与重力加速度g成一直线; b.感应所述重力加速度g在所述z轴的重力加速度分量Az;

c.根据所述重力加速度g以及所述重力加速度分量Az来获取倾斜偏转角度β; d.向所述用户提示所述倾斜偏转角度β,其中在所述手机的显示屏上显示圆形角度盘图标以及动态指针图标,所述动态指针图标包括相互垂直设置的偏侧方向指示图标和垂直方向指示图标,所述圆形角度盘图标以所述y轴的方向为起始角度,在所述手机转动时,所述圆形角度盘图标对应于所述手机转动,而所述垂直方向指示图标与所述起始角度之间的夹角为倾斜偏转角度β。

5.根据权利要求4所述的方法,其特征在于,在所述步骤c中,根据以下公式获取所述倾斜偏转角度β:

6.根据权利要求4所述的方法,其特征在于,所述步骤b进一步包括感应所述重力加速度g在所述y轴的重力加速度分量Ay,在所述步骤c中,根据以下公式获取所述倾斜偏转角度β:

7.一种手机,其特征在于,包括:

加速度传感器,在所述手机上设置构成三维坐标系的x轴、y轴以及z轴,其中所述x轴和所述y轴所组成平面与所述手机的显示屏所在平面平行,所述y轴在用户手持所述手机与地面垂直放置时与重力加速 度g成一直线,感应所述重力加速度g在所述x轴的重力加速度分量Ax以及所述重力加速度g在所述z轴的重力加速度分量Az; 处理模块,与所述加速度传感器连接,从所述加速度传感器获取所述重力加速度分量Ax以及重力加速度分量Az,根据所述重力加速度g以及所述重力加速度分量Ax来获取偏侧偏转角度θ,根据所述重力加速度g以及所述重力加速度分量Az来获取倾斜偏转角度β; 提示模块,与所述处理模块连接,向所述用户提示所述偏侧偏转角度θ或所述倾斜偏转角度β,其中在所述手机的显示屏上显示圆形角度盘图标以及动态指针图标,所述动态指针图标包括相互垂直设置的偏侧方向指示图标和垂直方向指示图标,所述圆形角度盘图标以所述y轴的方向为起始角度,在所述手机转动时,所述圆形角度盘图标对应于所述手机转动,而所述垂直方向指示图标与所述起始角度之间的夹角为偏侧偏转角度θ或倾斜偏转角度β。

8.根据权利要求7所述的手机,其特征在于,所述处理模块根据以下公式获取所述偏侧偏转角度θ: 根据以下公式获取所述倾斜偏转角度β:
