1.一种聚丙烯酸酯/纳米ZnO复合涂饰剂，其特征在于：其原料及原料的组成范围为：

丙烯酸酯类单体 22wt％～28wt％；

乳化剂 2 wt％～5wt％；

引发剂 0.4 wt％～0.8wt%；

纳米ZnO 0.2 wt％～1.5wt%；

水溶性高分子物质 0.6 wt％～5wt%；

其余为去离子水。

2.如权利要求1所述的聚丙烯酸酯/纳米ZnO复合涂饰剂制备方法，其特征在于：按上述配比称取原料，并将水溶性高分子物质与引发剂分别和去离子水配成水溶液；调节上述含水溶性高分子物质的水溶液pH为5-6，将纳米ZnO粉体加入其中，磁力搅拌10min，超声10min，加入乳化剂搅拌均匀；然后将上述溶液移入三口烧瓶中，水浴加热至58~63℃，搅拌20min，加入所称取丙烯酸酯类混合单体总量的1/5~1/3，升温到70~75℃反应30min，分别滴加剩余丙烯酸酯类混合单体以及引发剂水溶液，滴加完毕后，升温至80～85℃保温反应2h，室温下调节乳液pH至6，即得纳米复合涂饰剂。

3.根据权利要求2所述的聚丙烯酸酯/纳米ZnO复合涂饰剂的制备方法，其特征在于：所述的丙烯酸酯类单体为丙烯酸甲酯、丙烯酸乙酯、丙烯酸丁酯、甲基丙烯酸甲酯、甲基丙烯酸丁酯、苯乙烯中的两种或两种以上。

4.根据权利要求3所述的聚丙烯酸酯/纳米ZnO复合涂饰剂的制备方法，其特征在于：所述的乳化剂为1-烯丙氧基-3-（4-壬基苯酚）-2-丙醇聚氧乙烯醚硫酸铵，十二烷基硫酸钠，十二烷基苯磺酸钠，烷基酚醚磺基琥珀酸酯钠盐以及聚乙二醇-400等中的一种或两种。

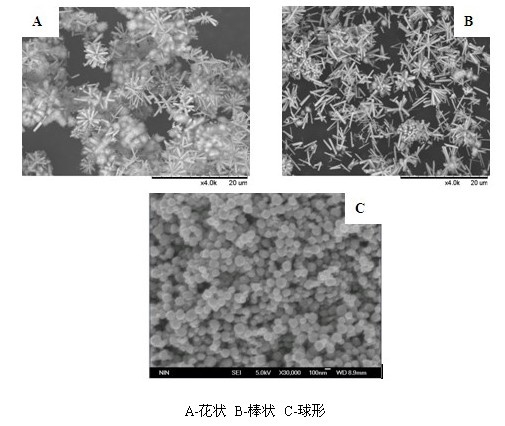

5.根据权利要求4所述的聚丙烯酸酯/纳米ZnO复合涂饰剂的制备方法，其特征在于：所述纳米ZnO为花状、棒状、球形3种。

6.根据权利要求5所述的聚丙烯酸酯/纳米ZnO复合涂饰剂的制备方法，其特征在于：所述引发剂为过硫酸铵、过硫酸钾或过硫酸钠中的任一种。

7.根据权利要求6所述的聚丙烯酸酯/纳米ZnO复合涂饰剂的制备方法，其特征在于：所述的水溶性高分子物质为聚丙烯酸、聚甲基丙烯酸、聚丙烯酰铵、聚二烯丙基二甲基氯化铵、聚（丙烯酸-丙烯酰铵）、聚（甲基丙烯酸-丙烯酰铵）中的一种或两种。
