专利号: 2011102232616
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

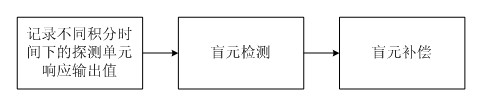

1.一种基于积分时间调整的盲元检测方法,其特征在于,记录不同积分时间下探测单元IRFPA像元响应的输出值;在红外成像系统动态响应为线性的区间内,连续取多个积分时间下像元响应的平均灰度值作为对应像元的响应率;根据像元的响应率判定有效像元和盲元,定位并记录盲元,利用盲元最邻近的帧内像元和帧间像元的均值,对定位后记录的盲元进行图像真值的实时补偿。

2.根据权利要求1所述的盲元检测方法,其特征在于,所述记录IRFPA像元响应的输出值具体为,依据IRFPA读出电路的积分时间变化范围,将红外镜头盖上,从最小积分时间 开始,按预定的积分时间变化步长 调整CPLD生成不同积分时间对应IRFPA的响应输出,直到最大积分时间 为止,记录并保存响应输出。

3.根据权利要求1所述的盲元检测方法,其特征在于,判定有效像元和盲元具体为:以像元为中心,在大小为特定尺寸的窗口内查找最大和最小像元灰度值;去掉最大和最小像元灰度值,根据像元的响应率、最大和最小灰度值计算该窗口内剩余像元灰度平均值,当像元灰度平均值大于最大像元灰度值的10倍或者小于最小像元灰度值的1/10时对应的像元判定为盲元,否则为有效像元。

4.根据权利要求1所述的盲元检测方法,其特征在于,获得像元响应率的具体方法为:对像素尺寸为 的IRFPA探测器,根据公式: 获得像元响应率 ,式中, , , 是积分时间起始点, 是积分时间步

长, 是像元 在积分时间 时的响应灰度值, 为积分数。

5.根据权利要求1或3所述的盲元检测方法,其特征在于,在确定的积分时间点,在 的窗口内对像元灰度均值进行查询,找出最大、最小像元灰度值 ,去掉,根据公式 计算窗口内剩余像元灰度的平均值 ,当或者 时,则认为该像元为盲元。

6.根据权利要求1-5其中之一所述的盲元检测方法,其特征在于,当利用盲元最邻近的帧内4个像元和帧间的2个像元对图像的真值进行补偿,根据公式计算

第 帧图像的第 盲元的补偿值 ,其中 表示第 帧图像的第 盲元的原始值。
