专利号: 2011102244647
申请人: 深圳光启高等理工研究院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

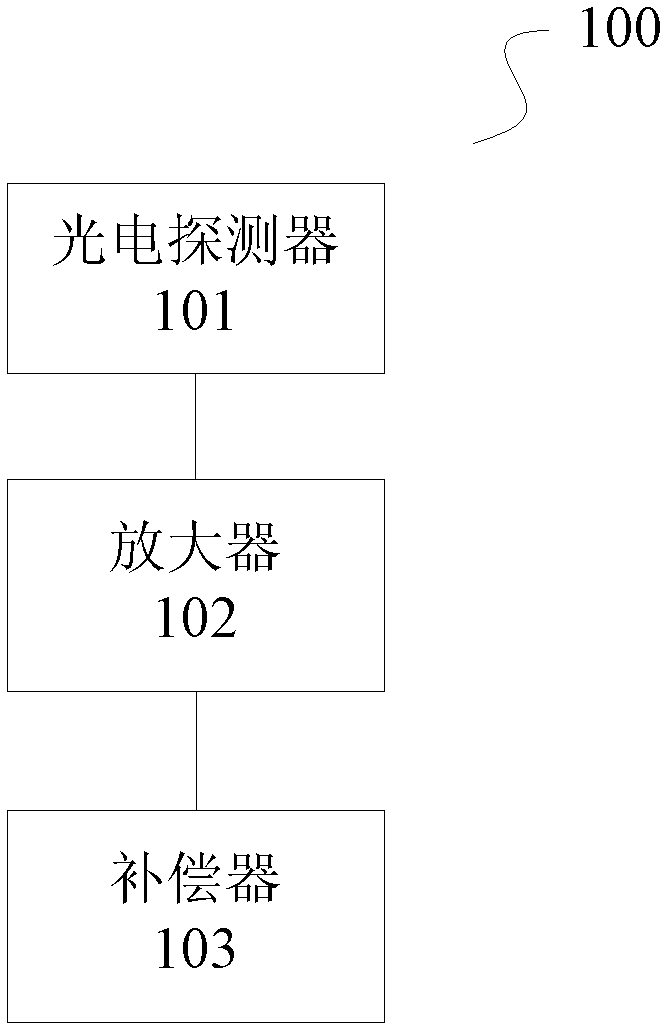

1. 一种LED 可见光通信系统,包括:光电探测器,用于接收来自LED 光源的携带有待传送信息的光信号并将其转换为电信号;所述光信号经过LED 灯光信道传送至所述光电探测器;放大器,用于放大所述电信号;其特征在于,还包括:补偿器,与所述放大器电连接,用于对经放大的所述电信号进行处理,以补偿所述光信号在所述LED 灯光信道中的衰减和噪声干扰损耗,从而扩展所述LED 可见光通信系统的带宽。2. 根据权利要求1 所述的LED 可见光通信系统,其特征在于,设所述LED 灯光信道的频率响应为Hled,则所述补偿器的频率响应为其中wc 为所述补偿器的

带宽。3. 根据权利要求2 所述的LED 可见光通信系统,其特征在于,所述放大器的增益为G,

带宽为w1,则所述放大器和所述补偿器的总频率响应为

4. 根据权利要求1 所述的LED 可见光通信系统,其特征在于,还包括LED 可见光发射端,所述发射端包括一个或多个所述LED 光源以及与一个或多个所述LED 光源电连接并用于将所述待传送信息调制到所述LED 光源发射的光信号中的调制单元。5.根据权利要求4所述的LED可见光通信系统,其特征在于,还包括与所述补偿器电连接的解调单元,用于对经所述补偿器处理后的电信号进行解调,以还原所述待传送信息。6. 一种应用于LED 可见光通信系统的补偿器,所述LED 可见光通信系统包括用于接收来自LED 光源并经过LED 灯光信道的光信号并将其转换为电信号的光电探测器,以及用于放大所述电信号的放大器;其特征在于,所述补偿器用于补偿所述光信号在所述LED 灯光信道中的衰减和噪声干扰损耗,从而扩展所述LED 可见光通信系统的带宽。7.根据权利要求6所述的补偿器,其特征在于,设所述LED灯光信道的频率响应为Hled,则所述补偿器的频率响应为其中wc 为所述补偿器的带宽。8. 根据权利要求7 所述的补偿器,其特征在于,所述放大器的增益为G,带宽为w1,则所述放大器和所述补偿器的总频率响应为

9. 根据权利要求6 所述的补偿器,其特征在于,所述LED 可见光通信系统还包括LED 可见光发射端,所述发射端包括一个或多个所述LED 光源以及与一个或多个所述LED 光源电连接并用于将所述待传送信息调制到所述LED 光源发射的光信号中的调制单元。10. 根据权利要求9 所述的补偿器,其特征在于,所述LED 可见光通信系统还包括与所述补偿器电连接的解调单元,用于对经所述补偿器处理后的电信号进行解调,以还原所述待传送信息。
