专利号: 2011102365340
申请人: 浙江省海洋开发研究院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

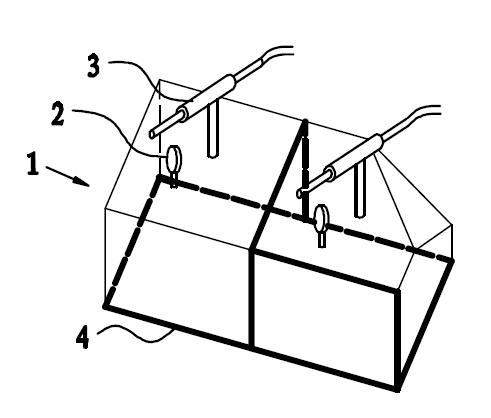

1.一种焊缝密性检验装置,包括底面开口的罩体,底面环周上设有密封圈,罩体上设有抽气装置和压力表,罩体至少一个侧面为透明板,其特征在于:罩体包括底面及一个侧面开口的两面检验罩、底面和相邻两个侧面开口的三面检验罩、与三面检验罩一个开口侧面相配的罩板,两面检验罩开口侧面与三面检验罩其中一个开口侧面对接、罩板嵌设三面检验罩另一个开口侧面上并与两面检验罩开口侧面对接组成罩体,两面检验罩、三面检验罩以及罩板的连接处均设有密封条,密封条上设有用于对接的卡槽;所述焊缝密性检验装置还包括一个旋转折叠罩,检验大于90度的焊缝时,将罩体上的三面检验罩和罩板拆除,采用两面检验罩配合旋转折叠罩组装使用,旋转折叠罩包括若干端部铰接在一起的U形骨架,各U型骨架之间采用高气密性可折叠的蒙皮相连,最外侧的两个U型骨架上设有密封条,旋转折叠罩的其中一个侧面的U形骨架与两面检验罩开口侧对接相配。

2.根据权利要求1所述的焊缝密性检验装置,其特征在于:两面检验罩和三面检验罩上分别设有抽气装置和压力表。

3.根据权利要求1所述的焊缝密性检验装置,其特征在于:所述两面检验罩与三面检验罩在各自与开口侧面相邻的侧边上均设有密封条。

4.根据权利要求3所述的焊缝密性检验装置,其特征在于:所述两面检验罩与三面检验罩对接为密封条之间的对接,两面检验罩与三面检验罩的密封条卡槽相互错位,对接后密封条之间形成齿状咬合。

5.根据权利要求1所述的焊缝密性检验装置,其特征在于:所述旋转折叠罩最外侧两个U形骨架之间设有定位条,定位条一端与其中一个U形骨架铰接、另一端与另一个U形骨架采用滑槽配合,并在与滑槽配合的定位条端部设有定位螺栓。

6.根据权利要求5所述的焊缝密性检验装置,其特征在于:所述定位条在旋转折叠罩两侧对称设置。

7.根据权利要求1所述的焊缝密性检验装置,其特征在于:旋转折叠罩与两面检验罩之间采用侧面为直角三角形的转接块对接,转接块的竖直直角边与两面检验罩开口侧的竖直侧边相配对接,转接块的斜边与旋转折叠罩的U形骨架侧边相配对接,旋转折叠罩的U形骨架的底边与两面检验罩开口侧的顶边对接相配。

8.根据权利要求7所述的焊缝密性检验装置,其特征在于:所述转接块包括两块直角三角形的侧板和连接两侧板的连接柱。

9.根据权利要求8所述的焊缝密性检验装置,其特征在于:所述旋转折叠罩和转接块为一体结构,转接块为最外侧U形骨架的延伸结构。
