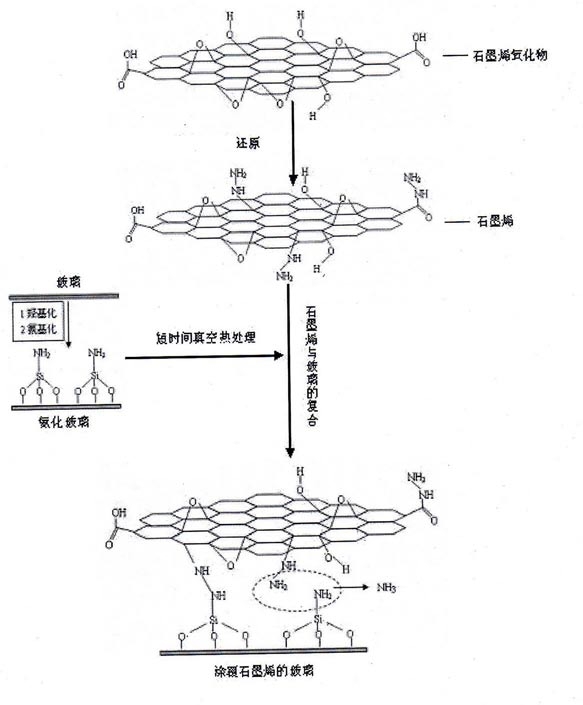

1.一种玻璃基底上石墨烯透明导电薄膜的制备方法，其特征是：所述方法包括以下步骤：（1）选用厚度为2～3mm的钠钙玻璃和石英玻璃，切割成的尺寸相等的小片；

（2）以石墨纸为阳极，碳棒为阴极，浓度为98%的浓硫酸为电解液，在恒电流0.2A下将石墨纸进行氧化剥离，剥离20～30h后，用蒸馏水将电解液稀释10倍，待溶液冷却到室温后采用12000转/min的高速离心机分离并过滤，用蒸馏水充分洗涤过滤后的粉体至中性，在10～100Pa真空下50～60℃烘干，即得到石墨烯氧化物粉体；

（3）将上述得到的石墨烯氧化物粉体，按每50～150 mg加入100 mL蒸馏水稀释，经超声分散后，加入水合肼，其用量是每克石墨烯氧化物粉体加入20mL水合肼，经75～85ºC恒温水浴加热6～10h，还原制得稳定的石墨烯悬浮液，浓度为0.5～1.5mg/mL；

（4）将切割好的玻璃片用体积比为7:3的98%的浓硫酸和30%过氧化氢混合液在70～

90℃下，浸泡2～4h，，取出后用去离子水清洗干净并用氮气吹干；

（5）将清洗干净的玻璃片浸入到0.05～0.15mol/L的3-氨丙基三乙氧基硅烷乙醇溶液中30～90min，取出后用乙醇清洗干净并用氮气吹干；

（6）再将表面处理后的玻璃片在10～100Pa真空下80～100℃干燥2～4h，使3-氨丙基三乙氧基硅烷完全浓缩在玻璃表面；

(7)将经表面修饰的玻璃在上述石墨烯悬浮液中浸泡，以1～2mm/s的速率竖直提拉，自然风干；

(8)在10～100Pa真空中300～500℃热处理涂覆石墨烯的玻璃片5～10min，随炉冷却至室温，重复浸涂和热处理过程15～20次。
