专利号: 201110267384X
申请人: 广东威创视讯科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

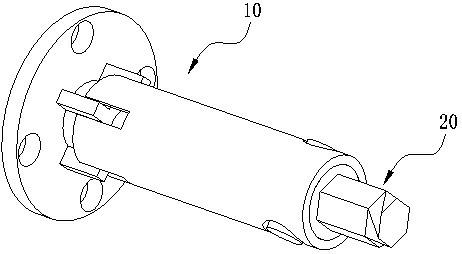

1.一种用于投影显示装置的电机装置,其包括电机装置主体和与该投影显示装置的多轴调整架的各个转轴对应的若干电机输出轴,其特征在于:所述电机输出轴上设有转接装置,该转接装置包括滑块机构和螺旋机构;该滑块机构包括固定导向件和可相对该固定导向件轴向移动以解除两者之间连接的导向套筒;该螺旋机构包括套设于该导向套筒中并与其固定连接的机构主体;该机构主体置于该导向套筒中的一端设有用于与电机输出轴联接的第一转接头,该第一转接头与该机构主体螺纹连接固定;该机构主体的另一端设有用于与所述多轴调整架的转轴直线联接的第二转接头;且该转接装置的固定导向件与该电机装置主体固定连接并相对该所述电机输出轴固定不动,该转接装置的第一转接头与该所述电机输出轴联接。

2.根据权利要求1所述的用于投影显示装置的的电机装置,其特征在于:所述第二转接头为螺母型转接头,其端部设置成螺旋锥形结构。

3.根据权利要求1所述的用于投影显示装置的的电机装置,其特征在于:所述固定导向件包括连接板,该连接板上设有通孔,该通孔四周分布有沿轴向方向延伸的若干导向块,所述导向套筒上设有与该若干导向块联接的若干槽位。

4.根据权利要求1至3任一所述的用于投影显示装置的的电机装置,其特征在于:所述螺旋机构的机构主体与所述第二转接头通过锁定销固定连接。

5.根据权利要求4所述的用于投影显示装置的的电机装置,其特征在于:所述第一转接头与所述电机输出轴键联接。
