专利号: 2011102841192
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-10-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

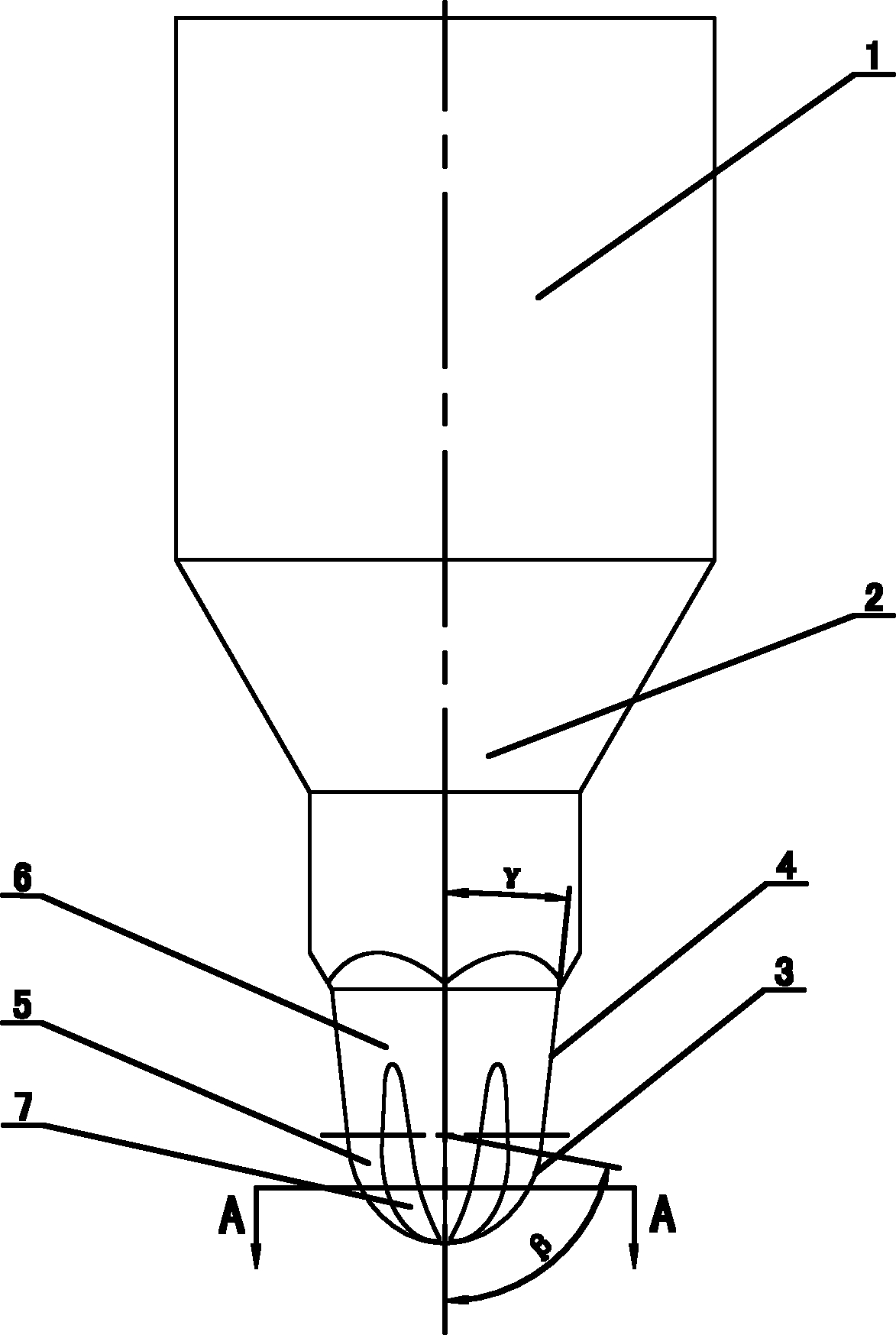

1.一种微细锥形球头铣刀,由刀具夹持柄(1)、切削部分和位于刀具夹持柄(1)与切削部分之间的过渡部分(2)构成,其中切削部分上均布有多个圆弧状切削刃(3)和多个锥形侧刃(4),每个圆弧状切削刃(3)均光滑连接着一个锥形侧刃(4),多个圆弧状切削刃(3)的头端相交于铣刀的顶点,相邻两圆弧状切削刃(3)之间为球头刀面(5),相邻两锥形侧刃(4)之间为侧刃刀面(6),其特征在于:每个圆弧状切削刃(3)和锥形侧刃(4)的前角α均为负值,且60°≤圆弧状切削刃(3)的中心角β<85°,0.01毫米≤圆弧状切削刃(3)的切削半径≤1毫米,5°≤锥形侧刃(4)的圆锥角γ≤30°;球头刀面(5)和侧刃刀面(6)均采用直纹面,两者光滑连接。

2.如权利要求1所述的微细锥形球头铣刀,其特征在于:圆弧状切削刃(3)和锥形侧刃(4)的前角α均大于负70°。

3.如权利要求1所述的微细锥形球头铣刀,其特征在于:每个球头刀面(5)上均设有排屑槽(7)。
