专利号: 2011102849067
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-10-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

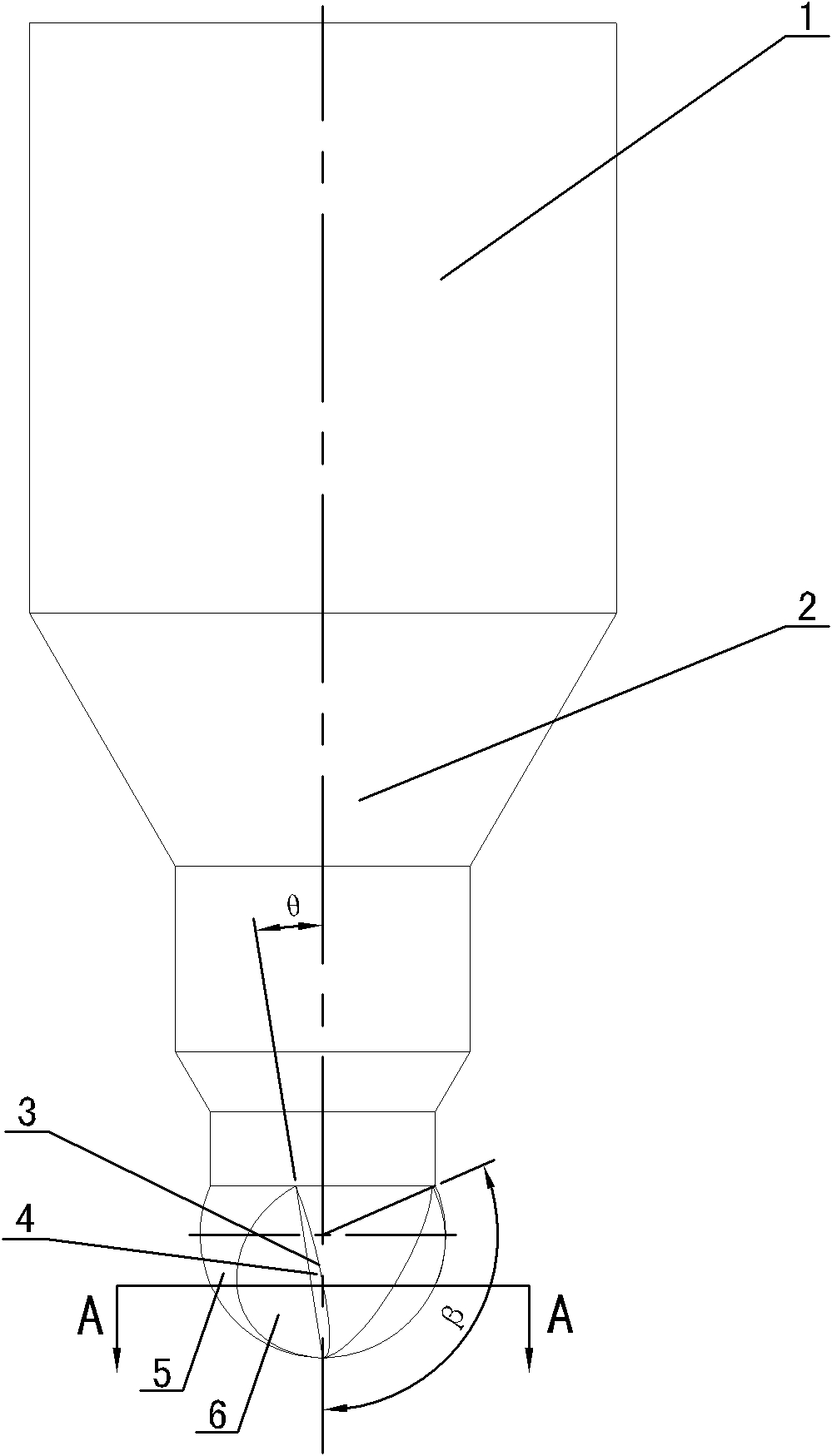

1.一种小型精加工用球头铣刀,由刀具夹持柄(1)、切削部分和位于刀具夹持柄(1)与切削部分之间的过渡部分(2)构成,其中切削部分上均布有多个球面曲线切削刃(3),多个球面曲线切削刃(3)的头端相交于铣刀的顶点,沿铣刀旋转方向,球面曲线切削刃(3)的前刀面(4)为平面,球面曲线切削刃(3)的第一后刀面(5)为球面,球面曲线切削刃(3)的第二后刀面(6)为平面,其特征在于:每个球面曲线切削刃(3)的前刀面(4)与球面的相贯线构成球面曲线切削刃(3),-20°≤球面曲线切削刃(3)的前角α<0°,且90°≤球面曲线切削刃(3)的中心角β≤120°,0.05毫米≤球面曲线切削刃(3)的切削半径为≤1毫米。

2.如权利要求1所述的小型精加工用球头铣刀,其特征在于:球面曲线切削刃(3)的第一后刀面(5)的半径与球头铣刀的切削半径相等。

3.如权利要求1所述的小型精加工用球头铣刀,其特征在于:0°≤球面曲线切削刃(3)的前刀面(4)与球头铣刀的旋转中心线的夹角θ≤30°。

4.如权利要求1所述的小型精加工用球头铣刀,球面曲线切削刃(3)的前刀面(4)和第二后刀面(6)构成排屑槽(7)。
