专利号: 2011102964277
申请人: 浙江省海洋开发研究院
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

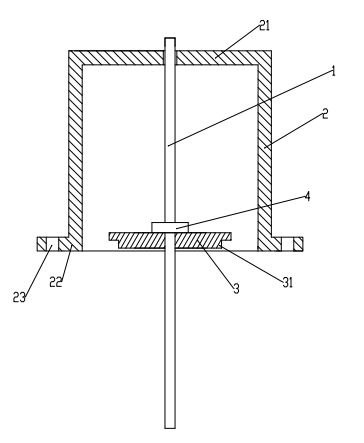

1.一种发动机气缸套拆装工具,其特征在于,包括两端都设有螺纹的螺纹杆、可螺纹连接在螺纹杆一端的支架、可套设在螺纹杆另一端的用于推动气缸套插入和移出气缸套安装孔的压板和同螺纹杆另一端相匹配的用于使压板沿着螺纹杆轴向移动的螺母,所述螺纹杆两端上的螺纹方向相反,所述支架上设有同发动机机体上安装气缸盖用的螺纹孔相配套的连接孔。

2.根据权利要求1所述的发动机气缸套拆装工具,其特征在于,所述压板上设有用于防止压板沿气缸套径向移动的第一定位凸起。

3.根据权利要求1或2所述的发动机气缸套拆装工具,其特征在于,还包括可套设在所述螺纹杆另一端上的对心板,所述对心板可拆卸地同所述压板连接在一起,所述对心板上设有用于防止对心板沿气缸套径向移动的第二定位凸起。

4.根据权利要求3所述的发动机气缸套拆装工具,其特征在于,所述对心板、所述第二径向定位凸起、所述压板和所述第一径向定位凸起四者都为圆形,所述第二定位凸起同所述对心板同轴线,所述第一定位凸起同所述压板同轴线。

5.根据权利要求1或2所述的发动机气缸套拆装工具,其特征在于,所述支架上设有喷射机构,所述喷射机构包括喷嘴,所述喷嘴位于所述支架的与发动机机体相连接的一端上,所述喷嘴朝向所述支架的中心。

6.根据权利要求5所述的发动机气缸套拆装工具,其特征在于,所述喷射机构还包括开设在所述支架内的缸体、同缸体相配套的活塞和复位弹簧,所述活塞设有活塞杆,所述活塞杆伸出所述支架,所述缸体同所述喷嘴相连通。

7.根据权利要求6所述的发动机气缸套拆装工具,其特征在于,所述支架为圆柱形罩状结构。

8.根据权利要求7所述的发动机气缸套拆装工具,其特征在于,所述缸体开设在所述支架的侧壁内且沿支架的轴向延伸,所述活塞杆伸出所述支架的底壁所在端,所述支架的同所述螺纹杆相连接的螺纹孔设置在支架的底壁上,所述支架设有向外延伸的翻边,所述连接孔设在所述翻边上。

9.根据权利要求5所述的发动机气缸套拆装工具,其特征在于,所述喷嘴朝向所述支架的同发动机机体相连接的一端倾斜。

10.根据权利要求9所述的发动机气缸套拆装工具,其特征在于,所述喷嘴至少有两个,所述喷嘴沿所述支架的周向分布。
