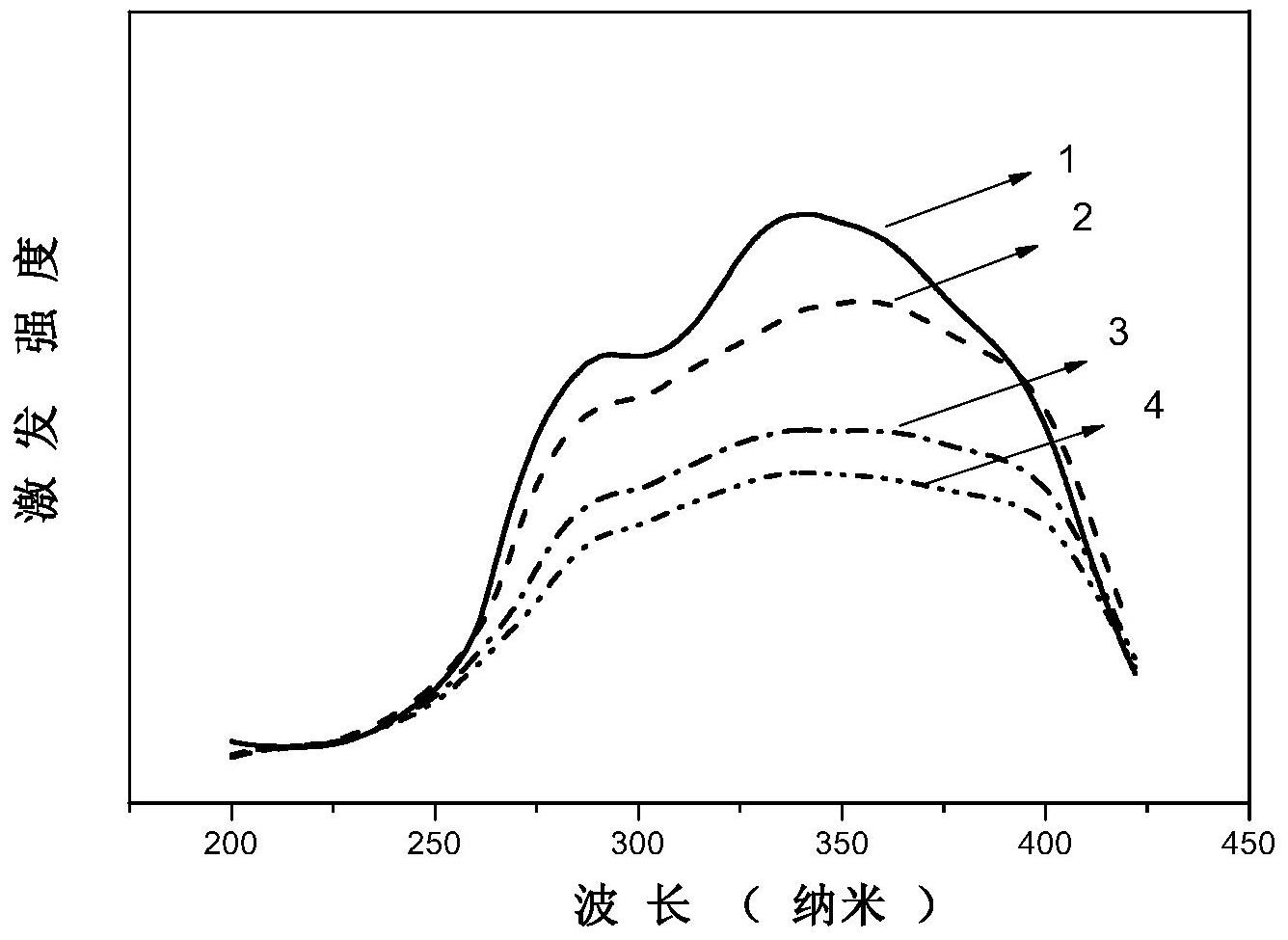

1.一种蓝紫光激发的660纳米红光荧光材料,其特征在于:化学式为Ba1.74Sr0.35Ca0.75
2+ 2+ 2+ 2+
MgSi2O8:0.06Eu ,0.1Mn ,所述Eu 和Mn 为发光中心组分,其掺杂浓度分别为6%mol和
10%mol。
2.一种如权利要求1所述蓝紫光激发的660纳米红光荧光材料的高温微波制备法,其特征在于通过稀土离子、阳离子掺杂比例调控,采用高温微波工艺合成,步骤如下:
1)将原料BaCO3、SrCO3、CaCO3、MgO、SiO2、Eu2O3、MnCO3和NH4Cl准确称量后混合并加入乙醇搅拌至浆状,分散均匀,然后在60℃温度下干燥10h,再研磨样品使其疏松后收集样品;
2)将样品放入高温微波炉内,关闭炉门,通入还原性气体氮气与氢气的混合气,气体流量为16L/h,按照设定的升降温曲线将微波炉内的温度进行升温和降温,然后关闭微波炉;
3)待炉内温度降到室温时,将坩埚取出,然后将坩埚中样品研磨使其松散均匀,收集起来放入密闭干燥器中储存,即为制得蓝紫光激发的660纳米红光荧光材料;
所述高温微波炉的频率是2.45GHz,功率2千瓦,设定的升降温曲线为:以600W功率使炉内温度升到250℃,经过80min使微波炉内温度由250℃升至800℃,然后经过100min由
800℃升至1200℃,在1200℃温度下保温180min,再使炉内温度经过100min降到800℃,继续降温,至温度降为250℃时,关闭微波炉。
3.根据权利要求2所述蓝紫光激发的660纳米红光荧光材料的高温微波制备法,其特征在于:所述原料BaCO3、SrCO3、CaCO3、MgO、SiO2、Eu2O3、MnCO3和NH4Cl混合的摩尔比为174:
35:75:100:200:3:10:20。
4.根据权利要求2所述蓝紫光激发的660纳米红光荧光材料的高温微波制备法,其特征在于:所述氮气与氢气的混合气中氮气与氢气的体积比为92:8。
5.一种如权利要求1所述蓝紫光激发的660纳米红光荧光材料的应用,其特征在于:用于制作生态LED和暖白光LED,所述蓝紫光激发的660纳米红光荧光材料采用400纳米蓝紫光半导体芯片激发,400纳米蓝紫光半导体芯片采用的是商业AlInGaN半导体二极管产品。
