1.一种中空激光诱导冲击波的小孔构件强化方法，其特征在于，采用中空激光进行正反两面同时冲击，然后机械打孔，具体步骤为：A）把要进行冲击的构件（13）表面进行预处理，使其表面尽量光整；

B）在待冲击构件（13）表面贴上吸收层（14），并在吸收层（14）之外附上约束层（15）；

C）将待冲击构件（13）用夹具固定在数控工作台（17）上；

D）根据构件的材料及其处理状态、厚度和小孔的尺寸来选择高功率脉冲

激光器（1）的激光波长的调节范围为200-1100nm、激光脉冲宽度的调节范围为0.001-100ns、激光光斑半径的调节范围为0.01-30mm、激光脉冲能量大小的调节范围为100J以下；通过调节光学整形系统（2）中透镜的间距，控制中空光束产生系统（3）中两轴棱锥的间距，使形成的中空激光的光斑内外径满足： ， ，其中 为小孔直径， 为光斑内径， 为空心光斑外径；

E）计算机控制系统（16）控制数控工作台（17），进而控制连接其上的45度反射镜（5，

6，7，9，10）、聚焦透镜（11,12）和构件（13），使中空光斑中心与小孔中心重合；

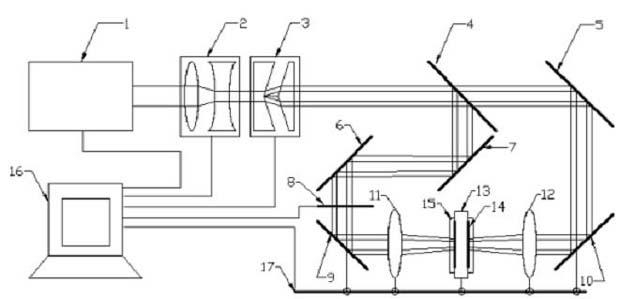

F）启动冲击程序；通过计算机控制系统（2）控制遮光板（8）的开合，对板构件的双面同时冲击；所述高功率脉冲激光器（1）输出的激光经过光学整形系统（2），对光斑直径进行调整，经过中空光束产生系统（3），形成中空激光，然后经过分光导光系统（4），形成两束光学特征相同的中空激光，再经过多个45度反射镜（5， 6，7，9，10），两束空心激光分别经过聚焦透镜（11，12）后同时到达带有约束层（15）和吸收层（14）的构件（13）的正反表面，诱导产生冲击波使正反两面同时获得强化；

G）冲击完成后，去除附在构件（13）表面上的吸收层（14）和约束层（15），并对构件（13）表面进行适当的处理；

H）对构件（13）进行机械打孔。

2.根据权利要求1所述的一种中空激光诱导冲击波的小孔构件强化方法，其特征在于，所述能量吸收层（14）为铝箔、黑漆或黑胶带；所述约束层（15）为包括水、K9光学玻璃、有机玻璃、硅胶或合成树脂。
