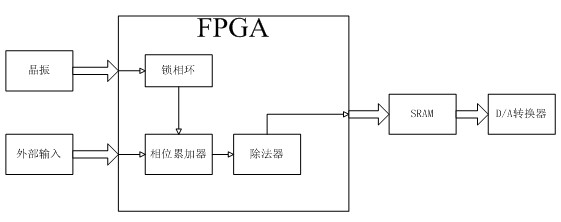

1.一种改进型DDS信号发生器产生DDS信号的方法，所述的改进型DDS信号发生器包括晶振、FPGA、SRAM和D/A转换器，FPGA接收晶振输入的时钟信号和外部输入的频率字，FPGA进行处理后输入至SRAM，SRAM的输出与D/A转换器信号连接；

所述的FPGA由锁相环、相位累加器和除法器组成；锁相环接收晶振输入的时钟信号，锁相环输出的信号作为相位累加器的时钟，相位累加器接收外部输入的频率字，相位累加器的输出作为除法器的输入，除法器输出信号作为FPGA的输出；

其特征在于该方法包括以下步骤：

步骤A1：将输入到FPGA频率为ƒx 的时钟输入，经锁相环，输出产生频率为ƒclk的CLK_DIV 信号，其中ƒclk频率为ƒx频率的十分之一；

步骤A2：FPGA将外部输入的频率字存入FPGA内建的REG_FW步长寄存器中，将输入的相位初始值存入FPGA内建的REG_PHASE相位寄存器中；

步骤A3：在FPGA中内建相位累加寄存器REG_ACC，设定相位累加器寄存器REG_ACC的初始值为REG_PHASE相位寄存器所保存的数值；

步骤A4：相位累加器寄存器REG_ACC在CLK_DIV信号的上升沿时，以REG_FW步长寄存器中的数值为步长自增，并将相位累加器寄存器REG_ACC对累加器模值取模，即数值M_MAX取模，并将所得的数值存入相位累加器寄存器REG_ACC；

步骤A5：取出相位累加器寄存器REG_ACC中的数值，将相位累加器寄存器REG_ACC的数值乘以36000，再整除累加器模值M_MAX后赋值给正弦ROM存储表地址寄存器ROM_ADDR；

所述的正弦ROM存储表存储在SRAM中；

步骤A6：将正弦ROM存储表内地址为ROM_ADDR中存储的数据输出到D/A转换器的输入端，D/A转换器的输出即为DDS信号。

2.根据权利要求1所述的方法，其特征在于：步骤4中相位累加器寄存器REG_ACC的取模运算实现方法具体是：步骤B1：判断相位累加器寄存器REG_ACC中的数值是否大于累加器模值M_MAX，如果是则执行步骤B2，否则执行步骤B3；

步骤B2：将相位累加器寄存器REG_ACC中的数值减去累加器模值M_MAX后赋值给相位累加器寄存器REG_ACC；

步骤B3：相位累加器寄存器REG_ACC中的数值保持不变。

3.根据权利要求1所述的方法，其特征在于：ƒx时钟输入频率为36MHz。

4.根据权利要求1所述的方法，其特征在于：累加器模值M_MAX为36000000，是36000的整数倍。

5.根据权利要求1所述的方法，其特征在于：步骤A5中正弦ROM存储表地址寄存器ROM_ADDR数值的整除运算使用14级流水线除法器实现。
